汽车发动机铱金点火火花塞结构

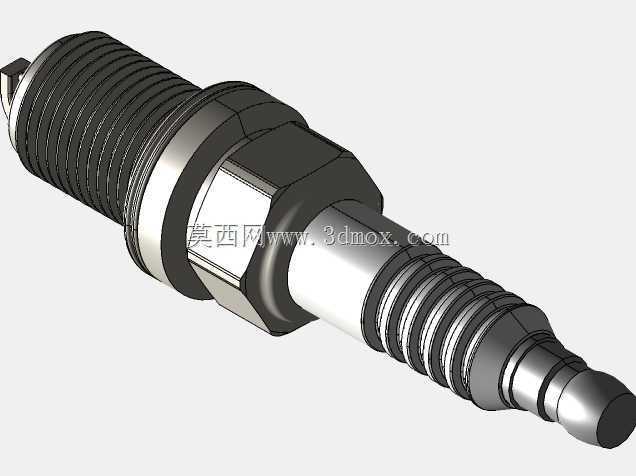

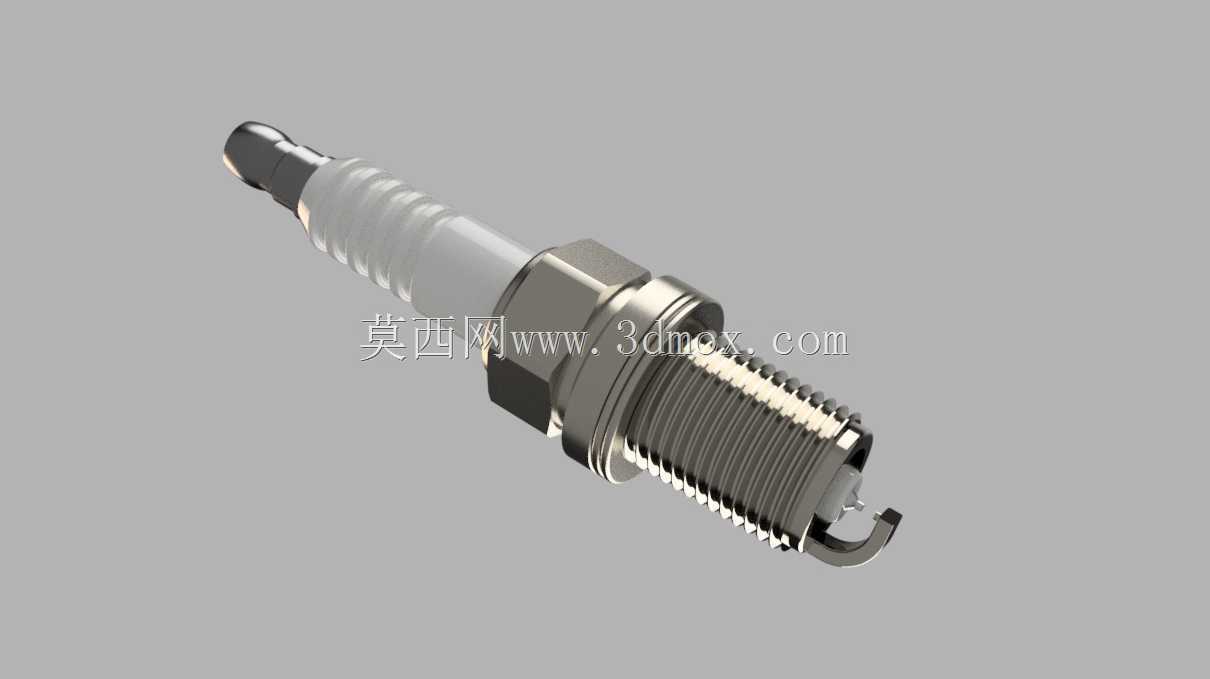

　　这款火花塞的三维结构围绕汽油机燃烧室点火工况搭建，建模时先从缸盖安装孔的配合边界倒推整体尺寸：螺纹段采用车用火花塞通用的M14×1.25细牙规格，螺纹有效旋合长度控制在19mm区间，六角对边尺寸设为16mm，匹配常规维修套筒的操作空间，安装时螺纹旋入缸盖后，下端电极伸入燃烧室的伸出量严格控制在7mm左右，既避免电极过长触碰活塞顶面，也防止缩进过多导致点火火核被缸盖孔道遮挡，拉长火焰传播距离。上部白色陶瓷绝缘体采用多级棱纹结构，这些凸起的伞棱并非装饰造型，作用是拉长火花塞表面的爬电距离，在缸盖舱内存在油污、凝露的工况下，避免高压电沿陶瓷表面直接跳火漏电，陶瓷内部封装导电玻璃密封剂，把中心电极和上部接线端子导通，

　　同时隔绝燃烧室内的高压燃气从壳体内部向上窜漏。金属壳体中段的六角法兰面下方集成一体式密封垫圈，垫圈采用多层叠压金属结构，拧紧时被压平填充缸盖安装孔的台阶面，承受燃烧室最高十余bar的爆发压力不会出现燃气泄漏。下端侧电极采用弯折钩型结构，和中心电极端头保留0.8mm的点火间隙，中心电极端头采用细径贵金属端头设计，细小的电极直径可以减少电极本身吸收的点火热量，让火花能量更集中地引燃混合气，同时降低电极在高温燃烧环境下的烧蚀速率。实际整车装配场景中，这类火花塞适配小排量自然吸气及增压汽油机，更换时需要按照规定扭矩拧紧，扭矩过大会挤压密封垫圈导致螺纹滑牙，扭矩不足则会出现密封不严、缸压泄漏的问题。建模过程中对陶瓷棱纹的脱模斜度、

　　螺纹牙型的收尾退刀槽、侧电极弯折处的圆角过渡都做了还原，这些细节直接对应零件量产时的冷锻、陶瓷干压、电阻封装、电极焊接工艺，结构工程师在做发动机周边管路布局、点火线圈匹配设计时，可以直接参考该模型的外轮廓边界，排查点火线圈胶套和陶瓷上段的插接深度，避免周边线束、进气管件和火花塞本体出现装配干涉。
