汽修车间旋转式车身修复烤架移动支架

　　这套移动支架主要服务于汽修车间里的车身修复、钣喷烘烤和部件翻转作业，核心作用是把待处理的车门、翼子板、小型车架段或者焊接总成件托举到合适高度，并通过端部回转盘带动工件绕水平轴旋转，让工人不用反复弯腰、换位，就能对工件各个立面完成打磨、补土、喷漆、烘烤以及焊缝检查。

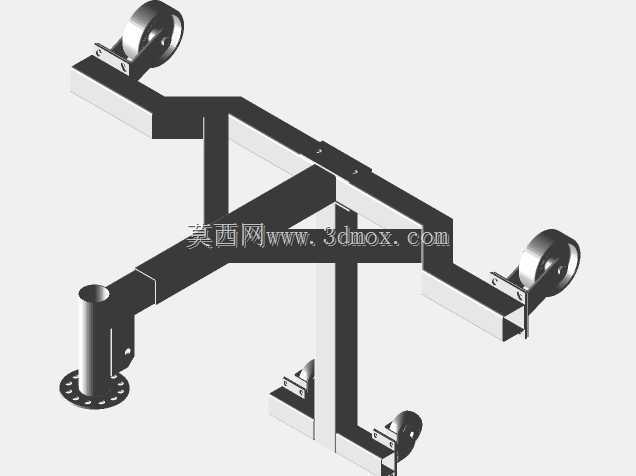

　　从现场布置来看，底座采用十字交叉的方管焊接梁结构，四条支腿向外延展，其中三条支腿末端配置带红色聚氨酯轮面的万向脚轮，剩余支腿端部设置可调支撑脚垫。日常转场时脚轮承担移动功能，推入烤漆房或钣喷工位后，旋下支撑脚垫让轮面略微离地，整机即可形成稳定的四点着地状态，避免工件旋转过程中支架出现侧倾或滑移。支腿外伸跨度经过校核，在端部挂载最大额定工件时，整机重心仍落在支撑多边形内部，满足车间地面不平、操作人员倚靠施力等复杂工况下的防倾覆要求。

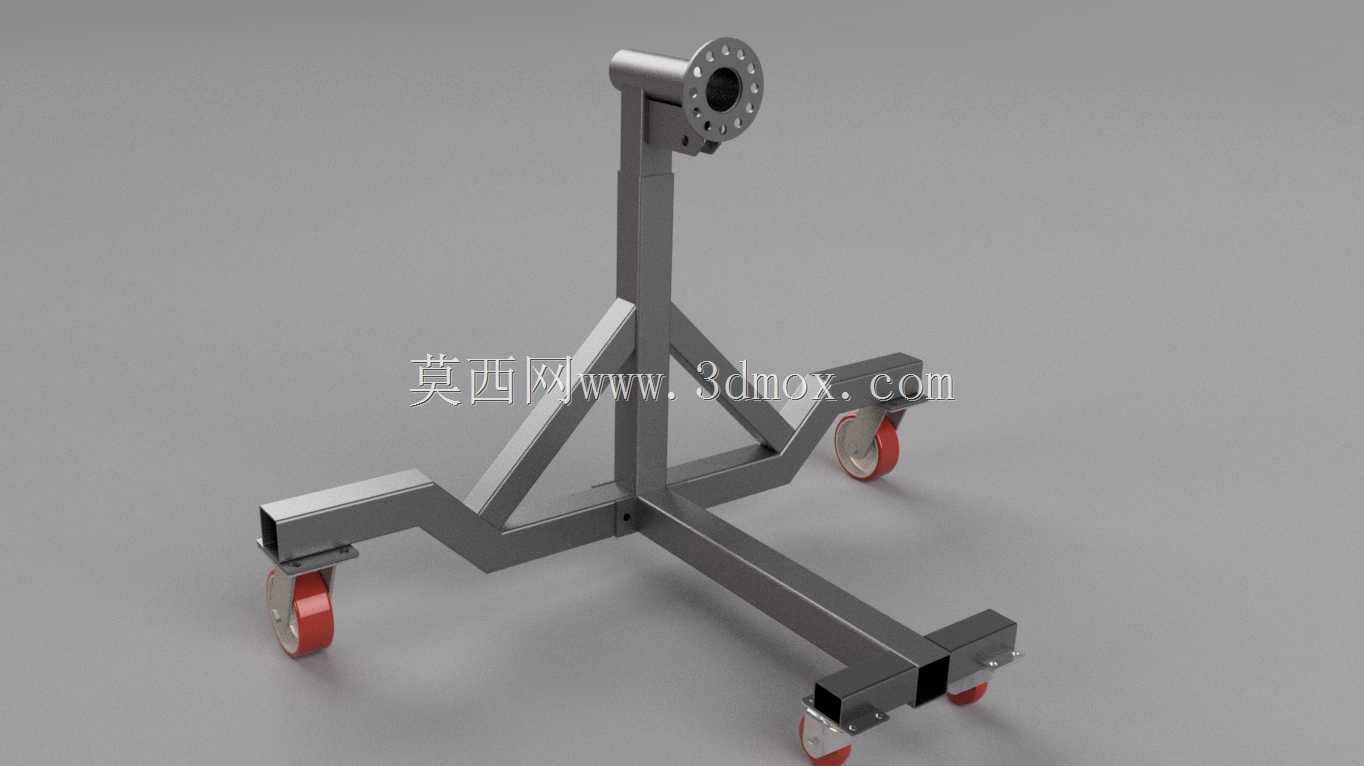

　　立柱部分采用分段方管拼焊，侧面加焊斜向加强筋，把端部回转头受到的偏心弯矩直接传导到底座主梁上，减少立柱悬臂段的挠曲变形。顶端回转盘沿圆周均匀布置多组安装孔位，可适配不同车型车门铰链、车身夹具的螺栓孔距，更换工件时只需调换连接法兰或快夹，不用改动主机架结构。回转盘预留阻尼锁紧结构，工件翻转到指定角度后可锁止固定，方便工人在同一姿态下长时间作业。

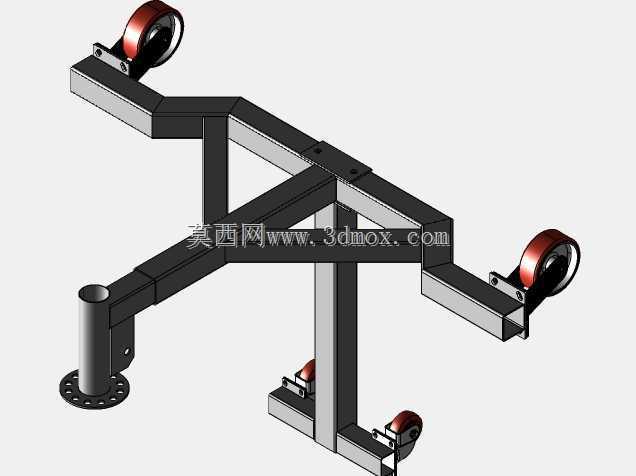

　　建模过程中对方管相贯线、焊缝预留间隙、脚轮安装板孔位都做了实体还原，支腿与主梁的连接节点保留了焊接坡口示意，便于工艺人员直接据此拆解焊接工序。外形边界上，底座横向展开宽度控制在常规烤漆房门体通行宽度以内，立柱总高兼顾成年工人站立操作的舒适区间，回转盘中心高度设置在人体胸腹位置，翻转工件时无需登高或深蹲。脚轮选用带刹车的中型万向轮，轮架安装板与支腿底面通过螺栓连接，后期维护更换时无需切割机架。

　　在钣喷流水线里，这类支架常与烤漆房轨道、粉尘收集设备配合使用，工件上架后可全程完成除油、打磨、底漆、色漆、清漆及烘干工序，中间不用二次搬运，既降低了钣金件磕碰划伤的概率，也减少了工人来回翻转重型工件的体力消耗。针对多车型混修的门店，支架的孔位布局和支撑跨度预留了扩展余量，后续加装专用夹具即可覆盖SUV侧围、皮卡货厢板等更大尺寸工件的承托需求。
