自行车传动连杆精密结构造型

项目分类:通用机械零部件 发布时间:2024-10-14 ID:783236
  • 自行车传动连杆精密结构造型

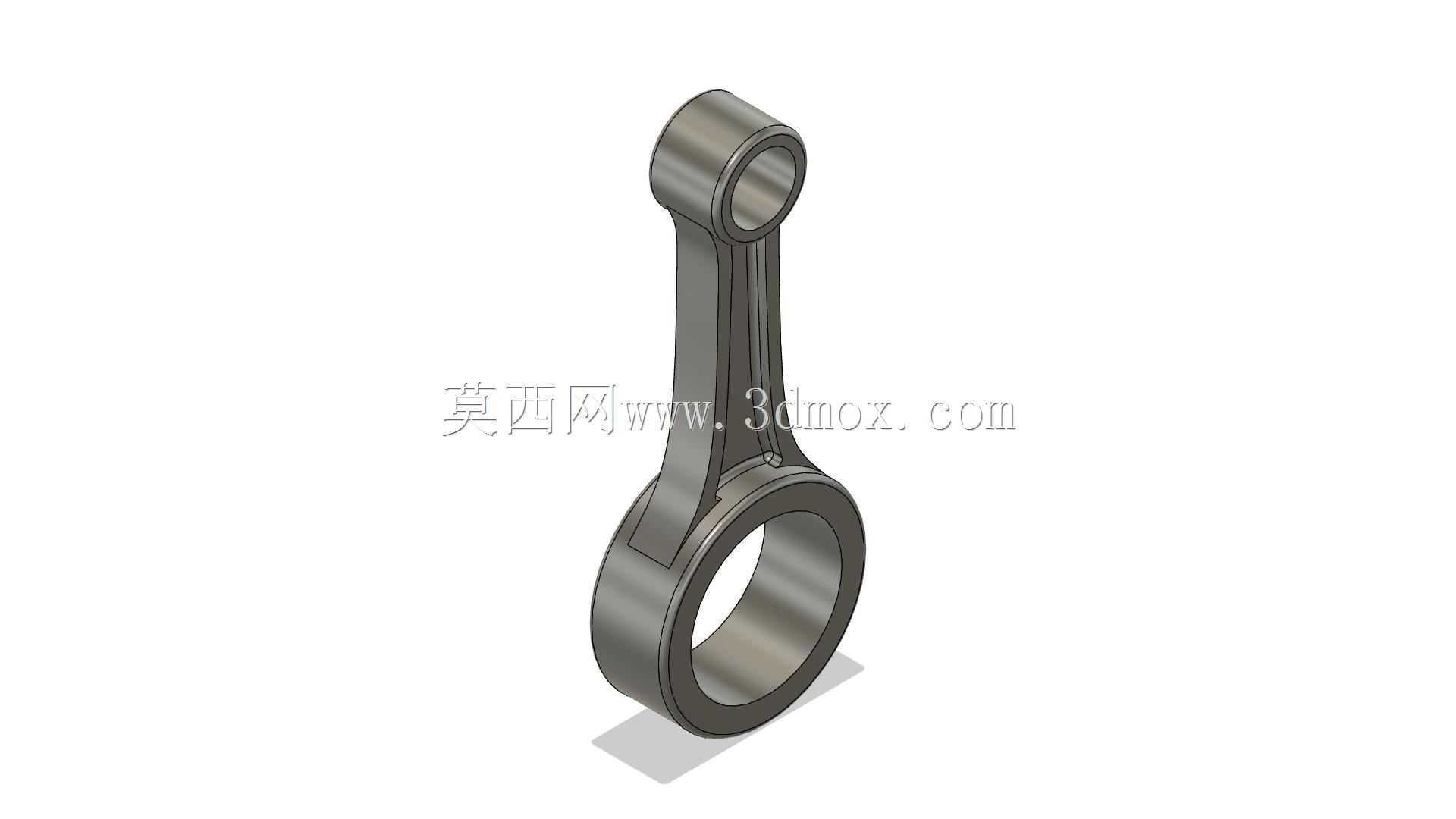

  这套连杆结构围绕脚踏动力传递场景展开,主体采用大小端环孔配合长杆身的经典布局,大端环孔用于匹配曲轴回转部位,小端环孔衔接脚踏驱动轴,骑行过程中脚踏施加的往复作用力通过杆身传递至曲轴,将圆周踩踏动作转化为曲轴的旋转扭矩,是人力代步设备动力链路里承担载荷转换的核心受力件。

  建模阶段先锁定两端环孔的中心距作为核心安装边界,该尺寸直接决定踩踏力臂长度,力臂过长会增大杆身弯矩、提升踩踏行程,力臂过短则会削弱扭矩输出效率,需结合常规骑行姿态下的腿部活动范围反复校核。大端环孔内径预留轴承装配间隙,环孔外壁做加厚凸缘处理,曲轴高速回转时环孔内壁会持续承受交变挤压载荷,加厚结构可分散接触应力,避免孔口边缘出现应力集中开裂;小端环孔尺寸适配脚踏转轴,孔位同轴度公差控制在严格范围内,防止装配后出现转轴卡滞、踩踏晃动感。

  杆身采用变截面流线造型,从两端环孔向中段逐步收窄,既削减整体自重,又顺着载荷传递方向优化应力分布,骑行时连杆会交替承受拉伸、压缩与弯曲复合载荷,杆身侧面增设纵向加强筋,无需大幅增加壁厚即可提升抗弯折刚度,兼顾轻量化与结构强度。外形过渡处全部做圆角顺滑处理,避免直角拐点在交变载荷下萌生疲劳裂纹,同时降低加工过程中的应力残留。

  实际装配调试中,需保证两端环孔轴线平行度,若轴线偏斜,运转时会产生附加侧向力,加速轴承磨损并引发传动异响。杆身与环孔衔接的过渡区域是受力薄弱位,建模时对该部位做局部增厚补强,模拟极限踩踏工况下的载荷分布,确认最大应力处于材料许用范围内。该连杆不仅适配常规人力自行车的传动布局,也可移植到小型脚踏动力设备、往复运动演示机构中,作为回转与直线运动转换的基础构件,结构形式简洁、受力逻辑清晰,可为同类传动连杆的尺寸选型、结构优化提供直观的三维参照,帮助设计人员快速核对安装空间、预判运动干涉风险。
