转向节总成

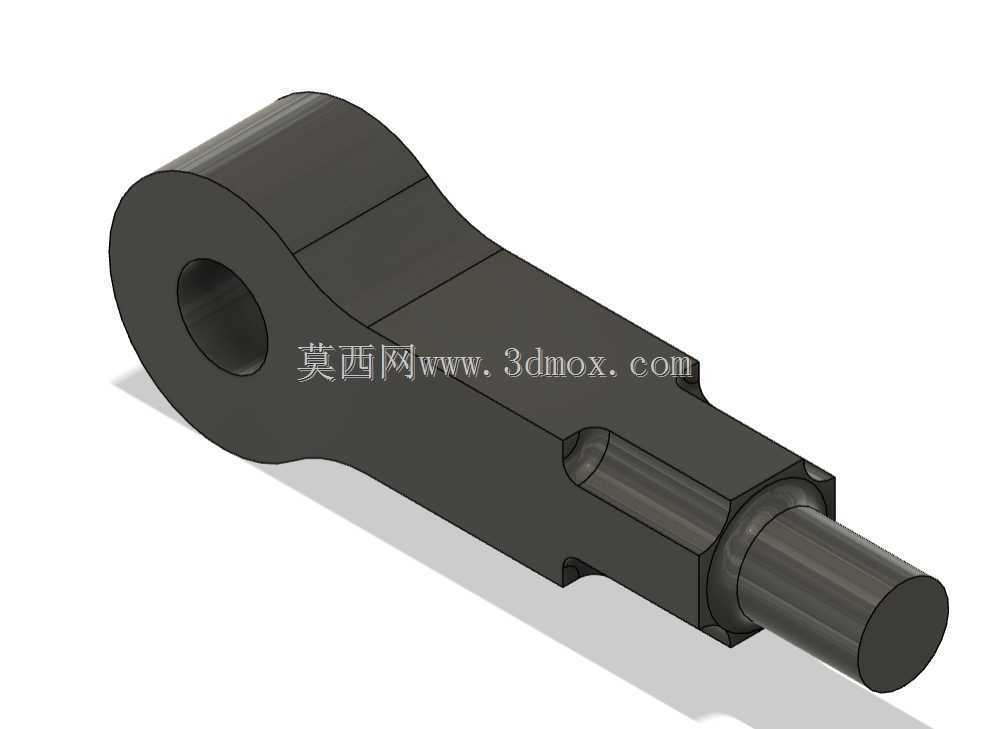

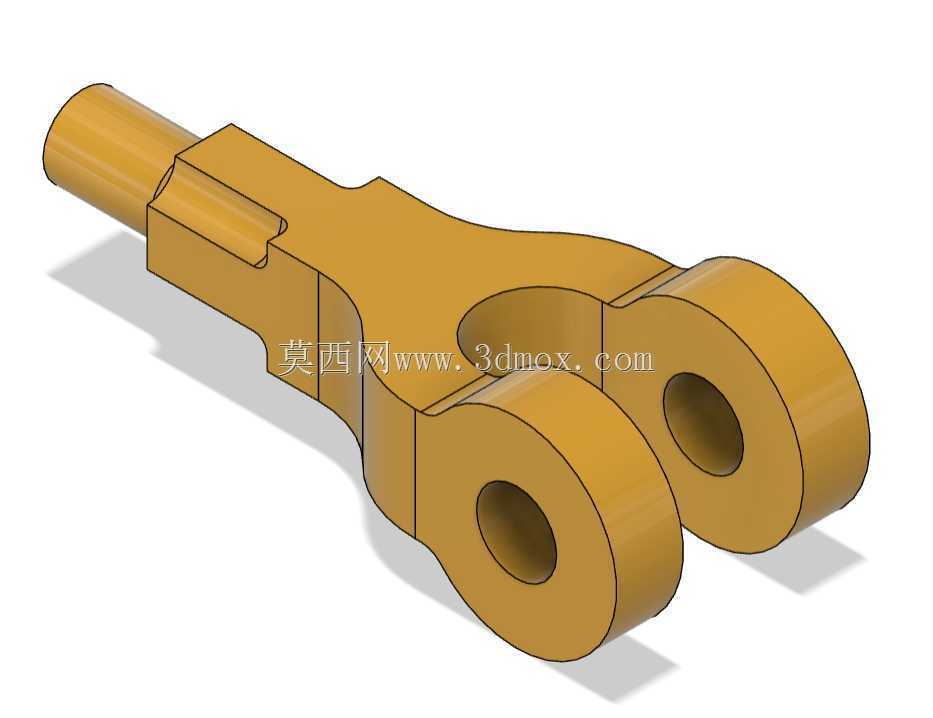

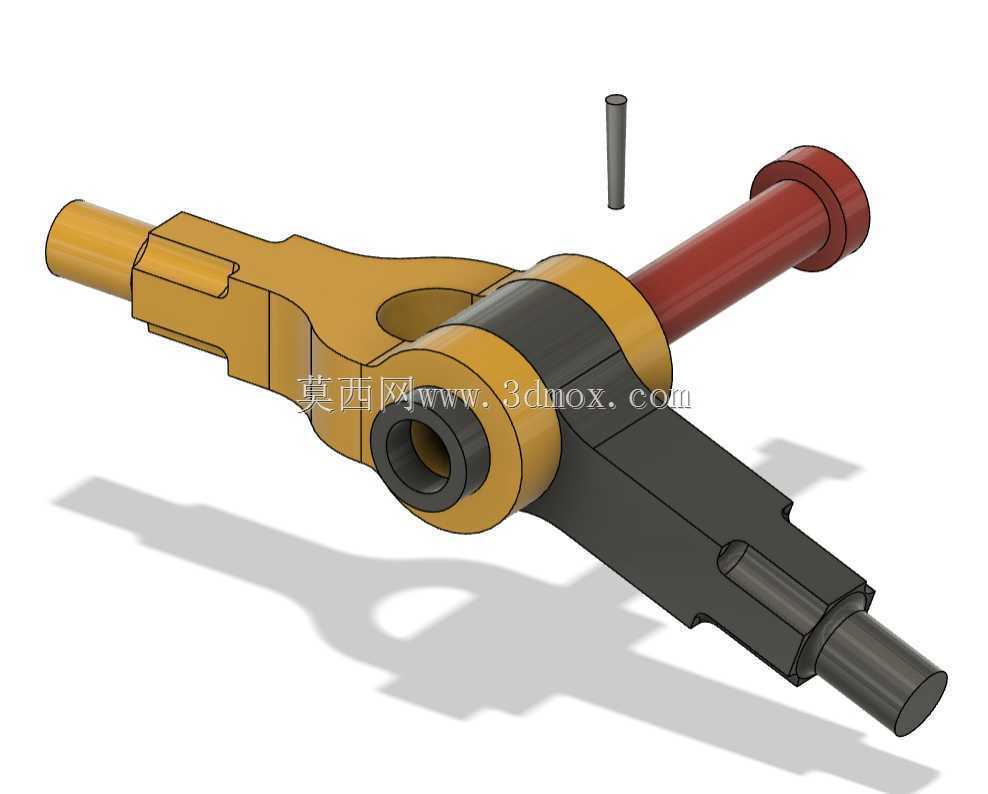

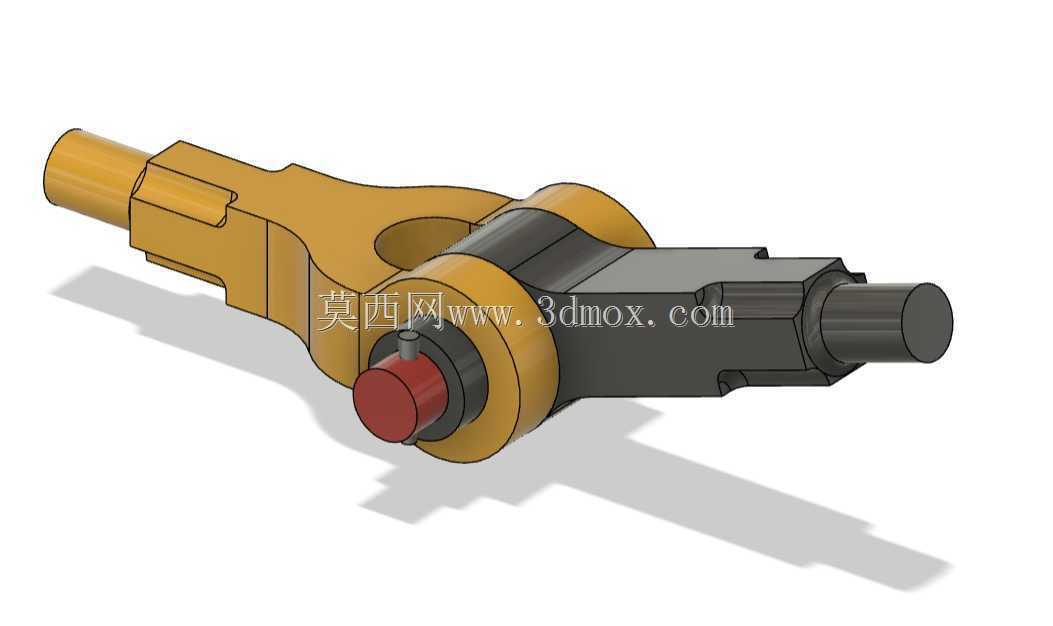

该CAD模型表示各种机械系统中常用的机械关节组件。关节接头是一种允许两个部分沿单个轴相对旋转的接头，通常用于连接杆或棒，同时允许角运动。CAD软件：使用Fusion 360创建。文件格式：.f3d格式。单位：所有尺寸单位均为毫米（mm）。装配结构：该组件由两个主要部件组成：叉和眼杆。叉包括两个带有孔的臂，用于通过螺栓或销钉将接头固定到其他部件上。转向节具有一个圆柱形主体，该主体有一个用于旋转的中心孔和一个允许角运动的球形端部。该组件允许叉和转向节之间的旋转，为机械连杆提供了灵活性。材料：采用标准钢材设计，具有耐用性和强度。组装说明：将转向节插入叉组件，将转向节的中心孔与叉上的相应孔对齐。使用适当的紧固件（如螺栓或销钉）将转向节固定到叉上。确保叉和转向节之间的平稳旋转，以验证装配是否正确。附加说明：此关节组件专为教育和说明目的而设计，可能需要针对特定应用进行修改。请随时修改模型以满足您的要求，并毫不犹豫地寻求进一步的帮助或澄清
