V型六缸内燃发动机曲柄连杆总成

　　这套V型六缸动力核心结构，在乘用车辆、轻型商用动力单元以及小型工程机械动力配套场景中承担着将燃油燃烧热能转化为旋转机械能的核心职能，六缸呈两列夹角排布的布局，相比直列六缸大幅缩短了整机轴向占用空间，同时V型布局天然抵消了一阶往复惯性力矩，整机运转平顺性显著优于同排量直列构型，是中大排量动力平台的经典结构方案。

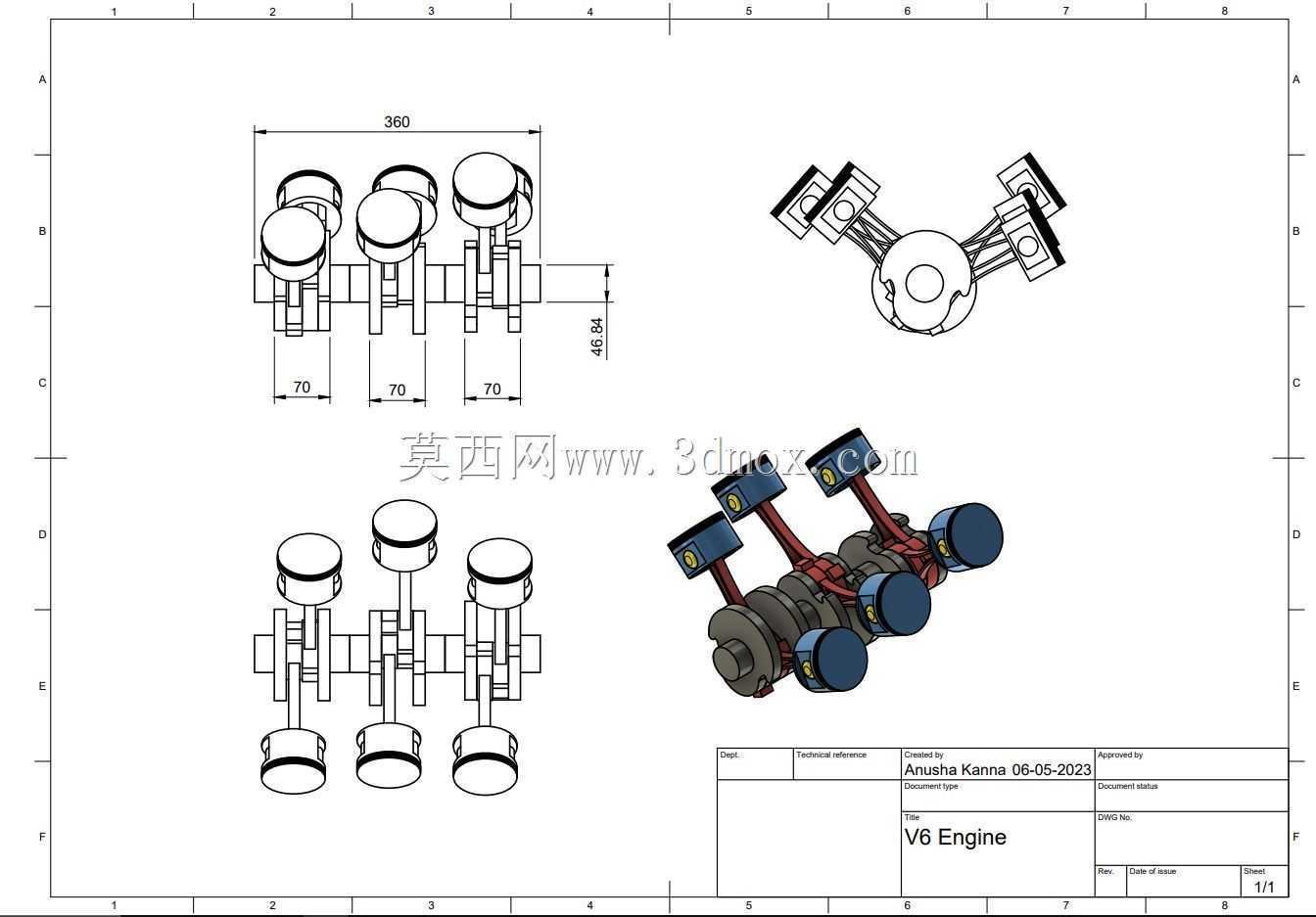

　　从实际装配边界来看，整套总成的轴向尺寸集中在曲轴输出端到前端正时驱动端之间，两列气缸沿V型夹角向两侧上方延展，径向包络需要预留活塞往复运动的全行程空间，曲轴主轴颈的支撑点位沿缸体主轴承座依次排布，安装时需保证各主轴颈同轴度公差控制在0.02mm以内，避免曲轴运转出现挠曲变形。连杆大头采用剖分式配对结构，轴瓦与曲轴连杆轴颈的配合间隙需严格控制在0.03-0.06mm区间，装配时连杆盖的配对标记不可错位，否则会破坏动平衡精度。

　　结构设计层面，活塞顶面的燃烧室凹坑造型匹配对应气缸盖的气门布置，活塞环槽内依次布置气环与油环，气环负责密封燃烧室内的高压燃气，油环则刮除缸壁多余润滑油避免机油窜入燃烧室。曲轴的曲柄销按照V6发动机的点火相位错开布置，保证各缸做功行程均匀交替，输出扭矩波动更小。前端正时传动结构负责驱动凸轮轴，保证气门开启正时与活塞运动相位精准匹配，进气、排气门按照配气相位定时开闭，完成换气过程。

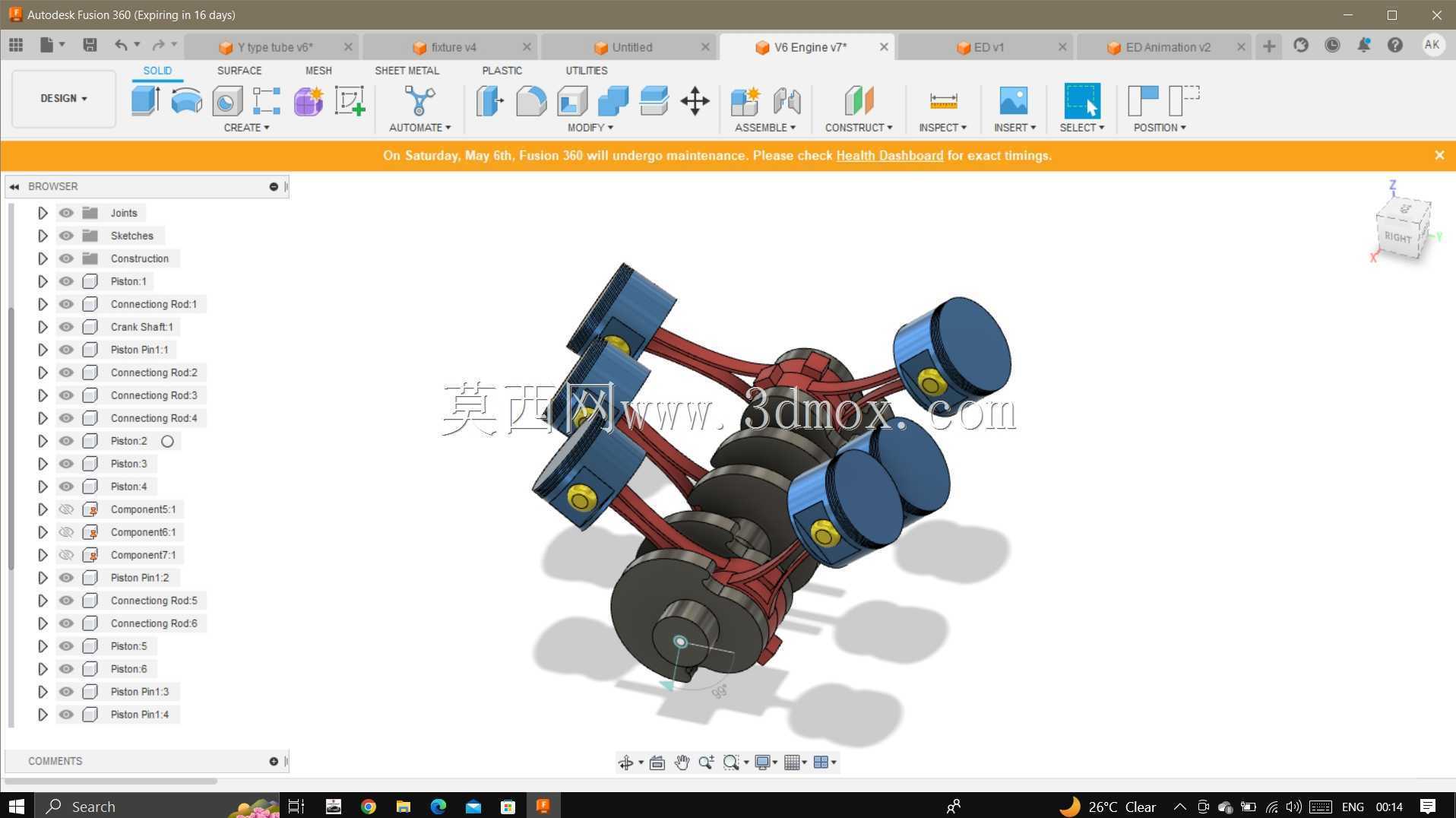

　　建模过程中先完成缸体基础轮廓的拉伸搭建，确定两列气缸的中心轴线与夹角基准，再围绕气缸轴线完成活塞的往复运动路径约束，依次制作曲轴、连杆部件并完成运动副装配，后续补充凸轮轴、气门、正时传动等外围部件，所有运动部件的干涉检查需覆盖曲轴全回转行程，避免活塞在上止点位置与气门发生碰撞。整套结构完整还原了V6发动机核心运动机构的装配关系与运动逻辑，可用于动力总成结构教学、运动仿真验证以及新机型概念设计阶段的布局参考，帮助设计人员快速核对V型构型的空间占用与部件匹配关系。
