六槽外啮合槽轮间歇转位传动机构

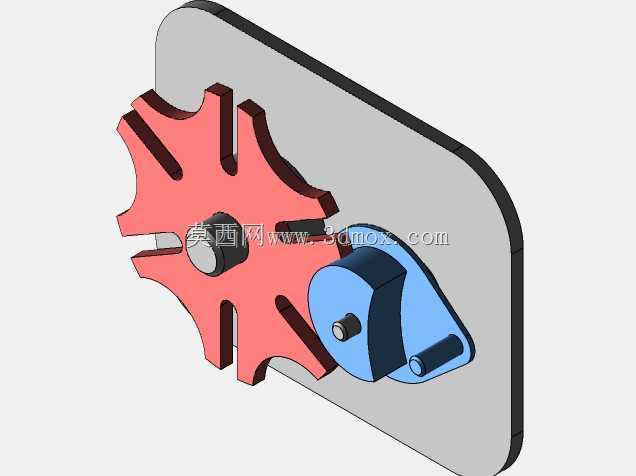

　　这套间歇转位机构在多工位回转装配线、分度盘上料、胶片步进输送、回转式灌装封盖工位里十分常见，核心作用是把主动拨盘的连续回转输入，转换成从动槽轮的单步定角间歇输出。从动轮每完成一次转位后会进入锁止弧贴合状态，工位在加工、检测、压装或者取放工件的停留阶段不会被外力带动偏移，省去额外的定位插销也能获得不错的分度保持刚度。建模时先从运动几何关系入手，槽轮径向槽数量决定单次步进角，本结构为六槽布局，拨盘每转一周，槽轮转过六十度，对应六个均布工位；拨销进入和脱离径向槽的瞬时，槽轮理论角速度为零，能大幅降低启停冲击，避免槽口侧壁出现硬碰撞。拨盘轮廓由两段同心锁止圆弧和拨销安装凸台组成，锁止弧半径与槽轮凹弧半径做小间隙配合，

　　拨销直径和径向槽宽度按同级滑动公差选取，既要保证拨销顺利导入槽内，又不能间隙过大造成回程错位。安装底板采用圆角矩形板式支撑，两根转轴的中心距是整套机构的核心装配边界，中心距偏差会直接改变拨销入槽角度，严重时会出现卡滞或者顶死；两个轴座凸台高度保持一致，让拨盘和槽轮的传动平面完全共面，防止拨销工作时承受附加轴向弯矩。槽轮的六个径向槽沿轮缘均匀分布，槽底做圆弧过渡，分散拨销接触应力；轮体外缘的锁止凹弧和拨盘凸弧逐段贴合，在停歇区间约束槽轮自由度。实际选型布置时，要在拨盘外侧预留驱动电机或者同步带轮的接入空间，槽轮输出轴端可以直接连接多工位转盘、棘轮送料架或者间歇进给摆臂；底板四周预留安装孔位，可固定在设备台面板或者铝型材机架上。

　　三维建模过程中需要重点校验拨销中心轨迹，确认拨销在入槽、驱动、出槽三个阶段没有和槽口棱边干涉，同时核对锁止弧在停歇全程完全包覆，不会出现槽轮自由游动的空程。这类机构结构紧凑，分度精度靠几何形位保证，适合中低速、轻载的步进场合，高速工况下还需要配合缓冲阻尼或者优化拨销入槽相位，来降低多边形效应带来的振动。
