铁路机车五管组合式鸣笛气喇叭

　　多管组合式气动鸣笛装置主要面向干线机车、调车机车及轨道工程车辆的外部声响警示场景，用于车辆进站、道口接近、视线受限区段及编组作业时向线路周边人员传递明确的运行信号。整套装置由五只不同长度的号筒、背部气室壳体、端盖紧固螺栓、进气接头和安装支架组成，号筒采用渐扩喇叭口结构，利用压缩空气驱动发声，不同管长对应不同基频，组合后可形成穿透力强、指向性明显的警示声响。

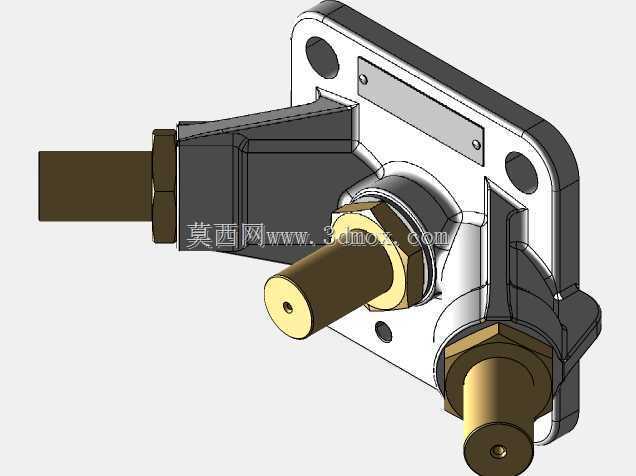

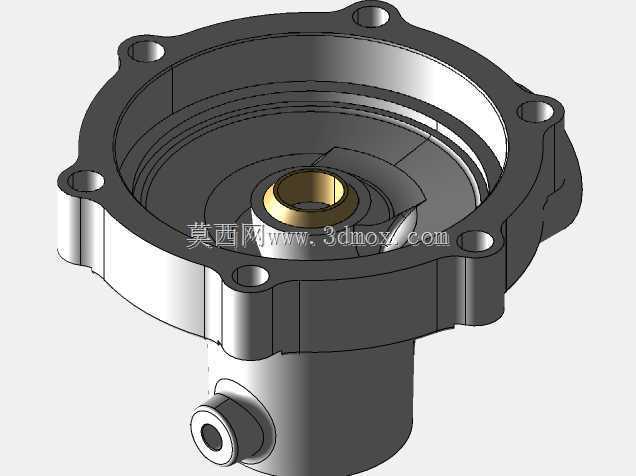

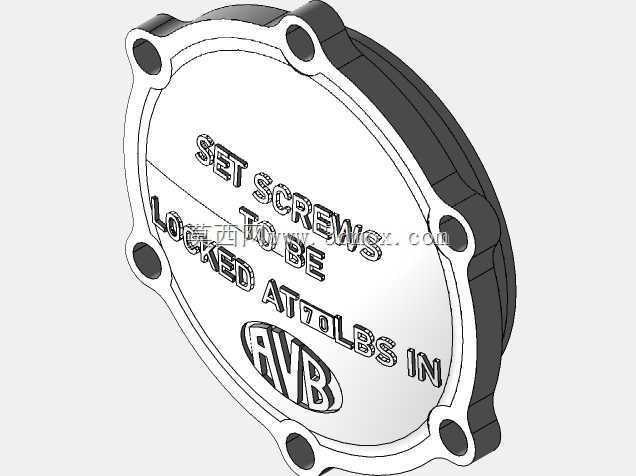

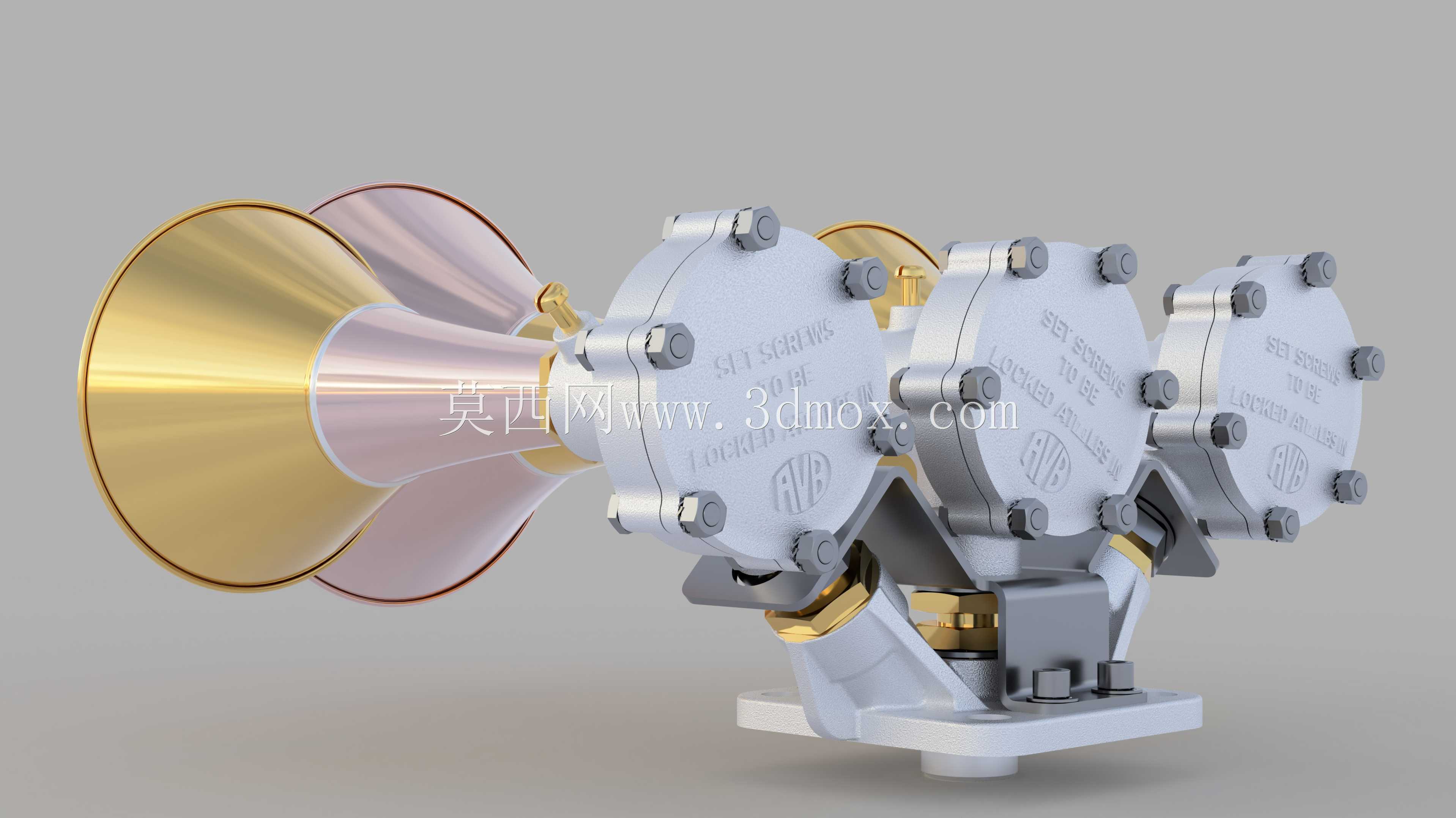

　　从结构布置看，五只号筒分层排列，金属号筒表面呈现黄铜与紫铜质感，背部为银灰色铸造气室。气室端盖沿圆周布置多颗螺栓，便于拆解检查膜片、阀口和密封面；侧向进气接头保留了管路连接边界，可在总装时对接车辆风缸、电磁阀和供气管路。号筒轴线并非完全平行，而是按照安装空间和声场覆盖要求形成一定角度，使声音既能沿线路前方传播，也能兼顾侧方道口和作业区域。

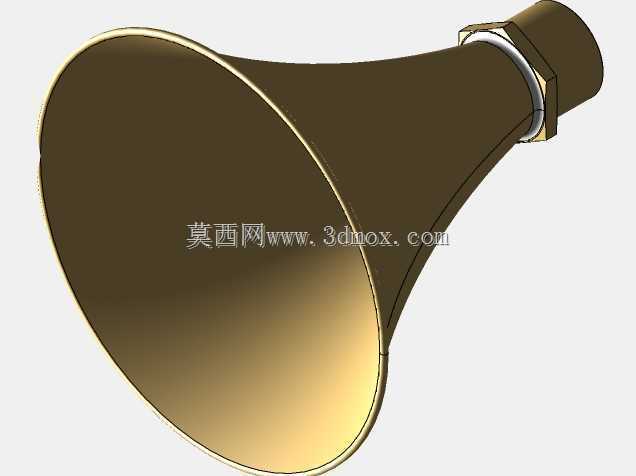

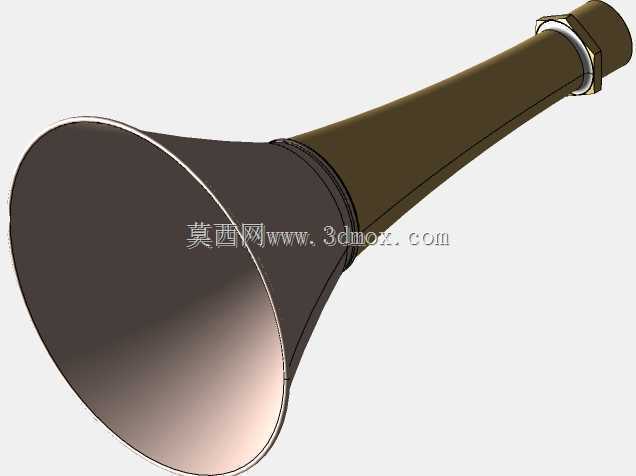

　　建模时需要重点处理号筒曲面与气室接口的连续过渡。渐扩段壁厚、喉部圆角、法兰贴合面和螺栓孔位置都会影响后续工程出图；若只追求外观而忽略内部通道，后期在做气动干涉检查或装配验证时容易出现管路、支架与号筒相碰的问题。该模型将零部件和装配关系分开表达，端盖、螺栓、接头、号筒和气室均可独立查看，适合用于结构复盘、安装校核以及机车附件方案演示。

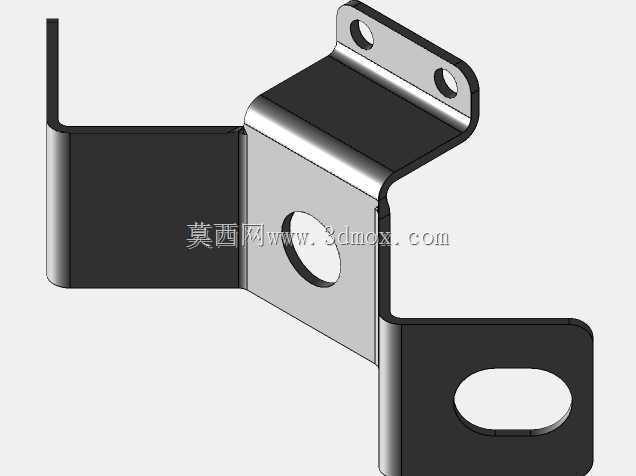

　　安装边界方面，背部气室承担主要固定功能，号筒向前伸展后会形成较大的外轮廓，车架或车顶支架需预留号筒摆动、检修扳手空间以及供气管弯曲半径。支架设计不能只考虑静支撑，还要兼顾车辆运行中的振动、雨雪侵蚀和频繁鸣响带来的疲劳影响；螺栓连接区应设置足够的贴合面，进气口位置则要便于电磁阀控制和维护。

　　在实际选型中，多管喇叭并非简单增加数量，而是通过频率组合提高嘈杂站场环境下的辨识度。工程人员可依据车体可用宽度、安装高度、气源压力和声响覆盖方向，调整号筒间距、仰角及支架形式。该三维结构把号筒曲面、气室密封、紧固件布局和管路接口集中呈现，能够帮助设计人员在方案阶段判断装配空间、检修路径与气动附件的匹配关系。
