雅马哈全地形车车门台阶衬套结构

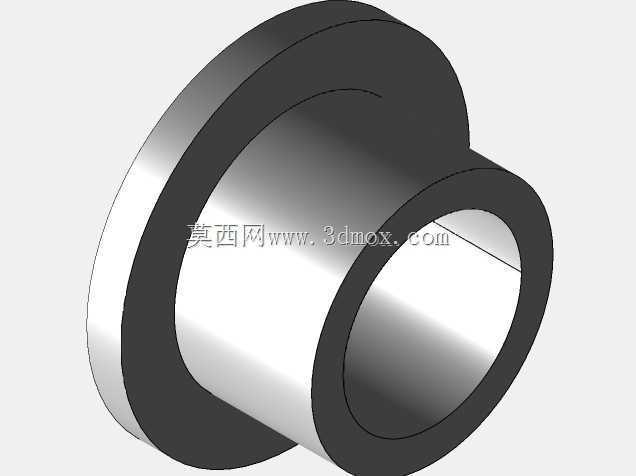

　　该衬套属于带挡边的台阶式薄壁轴套，主要用于雅马哈YXZ1000R这类全地形车车门铰链区域，承担车门转轴与安装座之间的定位、减摩和隔振作用。越野车辆在非铺装路面行驶时，车门会持续承受颠簸、侧向摆动和反复开合载荷，若金属件直接接触，铰链孔位容易出现磨损失圆、异响和装配间隙扩大。衬套通过自身圆柱段嵌入车门或车架安装孔，端部法兰面贴靠在连接件外侧，既限制衬套沿轴向窜动，也能分散接触面压力，使车门在长期开启、关闭过程中保持稳定的回转间隙。

　　从结构思路看，零件采用一端大直径法兰、一端小直径筒体的回转构型，整体为中空通孔，便于销轴或螺栓贯穿。法兰与筒体交界处形成明确台阶，安装时台阶面可作为轴向定位基准，减少衬套装偏、压入过深的风险；筒体外侧用于与基体孔形成配合，内孔则为转动或微动的销轴提供支承面。该类零件在设计时通常需要同时控制内孔、外径、法兰外径和总长度等边界尺寸，其中外径与安装孔形成压装或过渡配合，内孔与销轴保留合适间隙，法兰厚度则要兼顾端面承压和车门装配空间。

　　在实际选型和建模中，不能只把它看作简单圆筒。车门铰链区域的运动幅度虽然不大，但泥沙、水、粉尘和冲击载荷会明显影响衬套寿命，因此台阶结构除了定位，还能在一定程度上遮挡接合缝隙，降低杂质进入摩擦面的概率。衬套壁厚需要在强度和安装空间之间平衡：壁过薄会导致压装后变形，内孔圆度难以保证；壁过厚则会占用销轴直径空间，使铰链整体尺寸增大。法兰直径也不宜盲目加大，它必须落在车门钣金或支架的有效支承面上，同时避免与相邻门板、密封条、焊接螺母等结构发生干涉。

　　三维建模时，可先按回转体思路完成主体轮廓，再依据装配关系检查销轴穿过方向、法兰贴合面和孔位倒角。端部倒角对压装过程很关键，入口处保留引导锥面可使衬套顺利进入安装孔，减少刮伤和卷边；内孔端口倒角则能避免销轴装入时切伤配合面。对于结构工程师而言，该模型可用于校核车门铰链的同轴度、衬套压入行程、法兰端面接触范围以及运动包络；在维修或改装场景中，也可作为测绘参照，用于替换磨损衬套、恢复车门开合精度。

　　衬套虽然尺寸不大，但它直接影响车门的开合手感、噪声水平和铰链寿命。合理的台阶法兰设计能够把径向支承、轴向限位和端面承压整合在一个零件上，减少额外垫片或挡圈的使用；在整车装配中，这种一体化衬套也有利于提高现场装配效率，降低多零件累积误差。建模和出图时应重点关注配合面粗糙度、同轴度、法兰与筒体垂直度以及安装后内孔是否保持有效圆度，这些因素共同决定衬套在振动工况下的实际表现。
