小型车辆螺旋弹簧阻尼减震器结构

　　该结构面向轻型代步车、小型场地车、改装滑板车及低速运载设备的悬架缓冲需求，核心作用是在车轮或摆臂受到路面冲击时，把瞬时冲击载荷转化为弹簧压缩行程，并通过阻尼部件抑制弹簧反复回弹，避免车身出现连续跳动。实际布置中，减震器两端铰接点分别连接车架与摇臂，安装角度会随悬架跳动发生小幅变化，因此两端接头均保留回转自由度，防止侧向弯矩直接作用在活塞杆上。

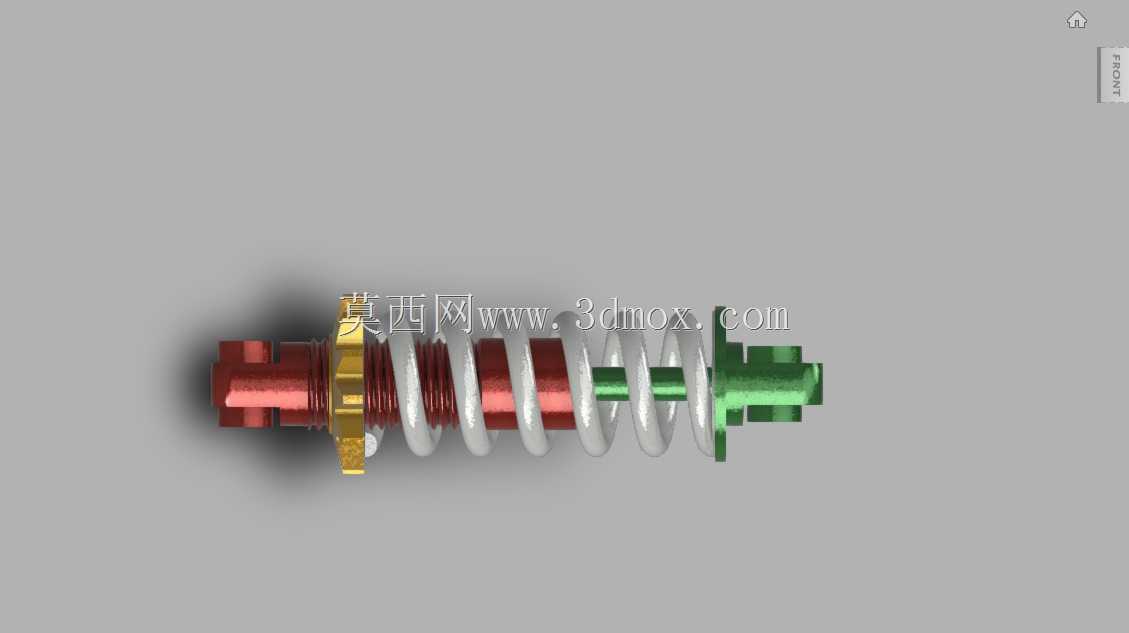

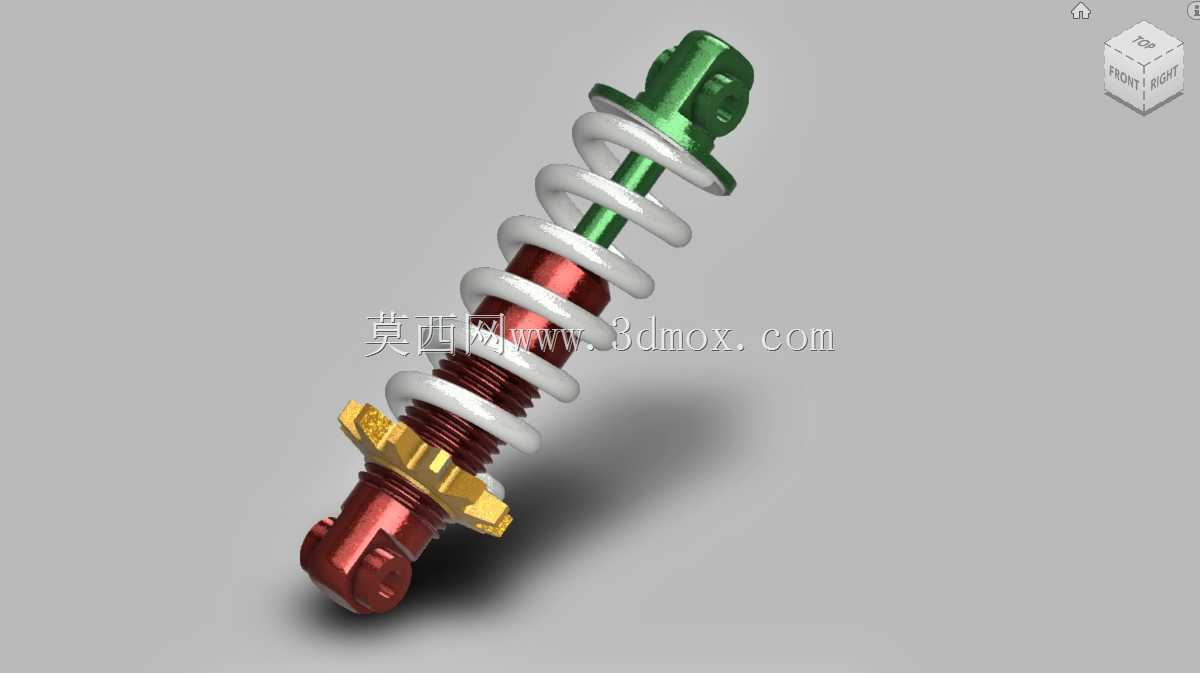

　　外形上，中部采用圆柱螺旋压缩弹簧，弹簧套置于阻尼杆外侧，上端通过绿色弹簧座承接弹簧端面，下端由红色调节座和金色锁紧螺母限定预压位置。弹簧节距、中径和有效圈数决定承载刚度：圈数越多、中径越大，相同载荷下行程越柔和；线径增大则承载能力提升，但冲击吸收会偏硬。模型中弹簧两端并紧并贴合支座，可减少偏载造成的局部接触应力。

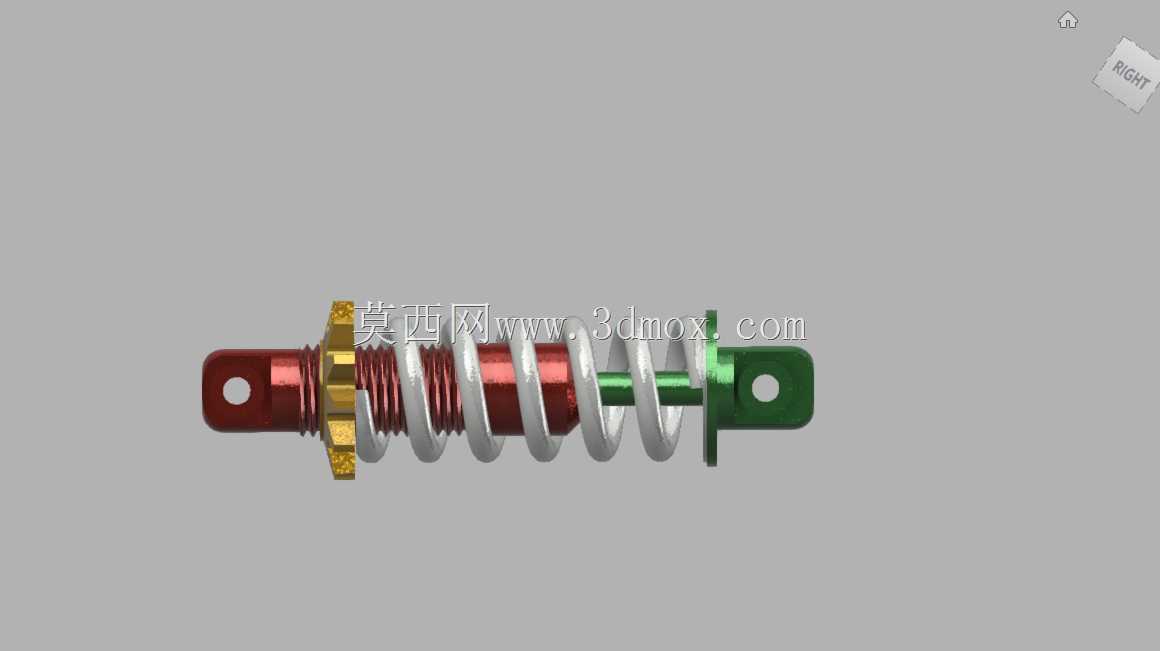

　　阻尼杆主体沿轴向布置，红色下接头与绿色上接头均设置横向销孔，用于穿入铰接销或螺栓。安装边界需要重点核对两端孔中心距、销孔直径、弹簧外径以及最大压缩后的总长度。选型时不能只看自由长度，还要确认车轮上跳极限状态下减震器不发生并圈、金属座不碰撞；车轮下落至极限时，减震器拉伸长度仍在允许范围内，避免接头被拉脱。

　　下部调节螺母用于改变弹簧预紧力，旋入后弹簧初始压缩量增加，车辆空载高度上升，承载后初始姿态更稳；反向旋松则悬架更软，但过小预紧力可能导致弹簧在松驰工况下错位。金色锁止件在调节完成后压紧，防止车辆振动使螺母自行回转。

　　建模时将弹簧、阻尼杆、上下接头、调节座、锁紧螺母拆分为独立零件，便于后续按实际载荷修改线径、圈数和安装孔位。弹簧与导向杆之间保留径向间隙，支座端面与弹簧轴线保持垂直，铰接孔同轴度需要在装配中控制，否则工作时会产生卡滞和异常磨损。整体结构紧凑，适合在空间狭窄的小型车辆悬架中作为弹性阻尼单元使用。
