汽车涡轮增压器总成结构数模

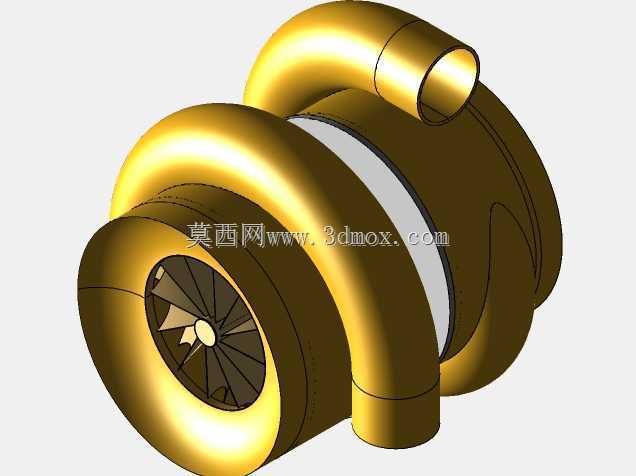

　　这套涡轮增压器三维数模覆盖了压气机壳、涡轮壳、中间体、叶轮、轴系以及进出气接口等主要区域，整体按照教学演示和结构理解的用途进行搭建。模型保留了增压器最具识别度的蜗壳流道轮廓、径向进气口、轴向出气口以及涡轮端排气通道，能够直观呈现“废气驱动—同轴带动压气机—压缩进气”的工作关系。

　　从实际应用看，这类结构广泛出现在乘用车、商用车、赛车以及小型动力设备的进气系统中。它的核心作用是利用发动机排出废气的剩余能量驱动涡轮，再通过同轴布置带动压气机叶轮提高进气密度，使气缸在相同排量下获得更多充量，从而提升功率输出和扭矩响应。对于结构设计人员而言，理解增压器外形并不只是看外观，更要关注它在发动机舱内的布置边界：压气机出口需要与中冷器或进气管路衔接，涡轮入口与排气歧管对接，回流、放油、润滑和冷却接口则要与发动机周边系统保持足够空间。

　　建模思路上，该数模重点表达了壳体的环形蜗室、弯曲流道和法兰连接关系。压气机壳采用近似蜗线扩张的腔体形态，气流从轴向进入叶轮后，在离心作用下沿径向甩出，再经扩压通道进入蜗壳收集；涡轮壳则承担高温废气导入和导向任务，外形同样呈现螺旋包络特征。中间体位于两侧壳体之间，是支承转子、布置轴承和润滑油路的关键区域，虽然模型未按某一量产产品进行精密测绘，但各部件的相对位置清楚，适合用于装配关系演示、剖切说明、方案沟通和教学动画制作。

　　在安装边界方面，数模中可以直接检查增压器与周边管路的干涉风险。进出气接口的朝向决定了管路弯折半径，壳体最大外轮廓决定了机舱预留空间，轴系中心高和安装脚位置则影响支架设计。实际选型时，还要结合发动机排量、目标增压压力、排气温度、润滑回油角度以及热防护距离综合判断；而在三维阶段，先把蜗壳直径、接口方位、壳体厚度趋势和转子同轴关系表达清楚，能够为后续详细设计、管路布置和维修拆装分析提供明确参照。
