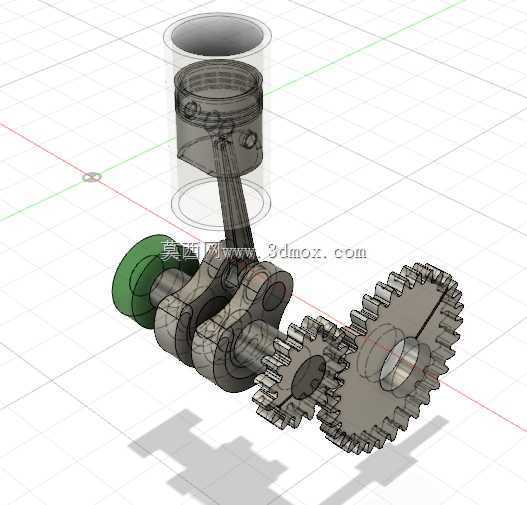

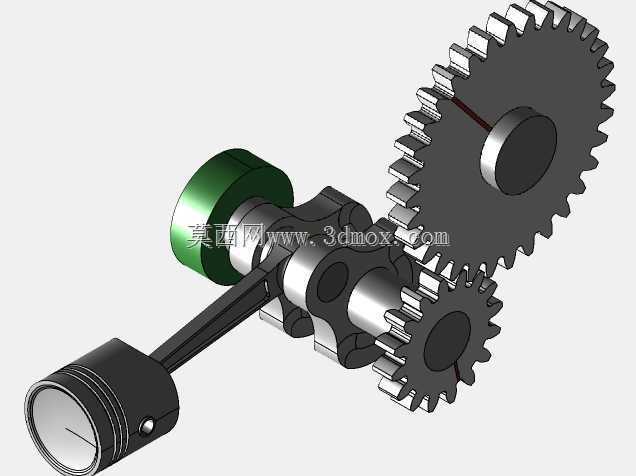

125cc摩托车发动机曲柄滑块配气传动总成

　　这套曲柄滑块总成参照125cc排量单缸四冲程摩托车发动机的核心动力段搭建，覆盖从活塞往复运动到曲轴旋转输出、再经正时齿轮副传递相位的完整运动链，是小排量内燃机动画仿真、运动干涉校核、教学演示以及改装结构推演的常用参考载体。实际装车场景中，该段结构位于发动机曲轴箱内部，活塞在气缸套内沿缸壁做高速直线往复，通过活塞销将燃气爆发压力传递给连杆，连杆大头绕曲轴连杆轴颈摆动，把直线运动转化为曲轴的连续回转；曲轴一端的主动正时齿轮与凸轮轴驱动齿轮啮合，严格保证气门开闭与活塞行程的相位匹配，另一端则延伸出动力输出接口，经离合器、变速器将扭矩传递给整车传动系统。建模时先以缸心距、活塞行程、连杆中心距、曲轴回转半径为核心骨架搭建运动约束，

　　活塞头部预留环槽位置用于装配气环与油环，裙部型线按微椭圆思路预留热膨胀间隙，避免工作热态下出现拉缸卡滞。连杆杆身采用工字形截面，在保证抗弯抗扭刚度的前提下控制往复惯性质量，大小头分别预留活塞销孔与轴瓦安装位，曲轴主轴颈与连杆轴颈之间设置平衡配重块，用于抵消活塞连杆组件往复运动产生的一阶惯性力，降低整机振动。齿轮副按正时传动比配置齿形与齿数，啮合侧隙控制在合理范围，既保证相位传递精度，又避免热胀后出现齿面卡滞。安装边界方面，活塞外径与气缸套保持设计配合间隙，曲轴主轴颈同轴度需严格对齐箱体轴承孔位，齿轮啮合中心距公差直接影响传动噪音与齿面接触强度，连杆运动包络面与曲轴箱内壁、活塞下止点位置与曲轴平衡块之间均预留安全避让空间，防止高速运转时出现运动干涉。整套模型完整还原了内燃机核心运动副的装配关系，可直接用于运动学仿真、受力分析以及结构优化参考。
