方程式赛车换挡执行工作总成

　　这套换挡执行工作总成主要面向方程式赛车传动系统的结构验证与装配分析，核心作用是在车手发出换挡指令后，通过齿轮副、拨叉联动件与轴系支撑件完成动力传递路径的快速切换，让变速箱在极短行程内完成挡位啮合与脱开。从实际装车场景看，这类机构布置在赛车座舱侧后方与变速箱壳体之间，周边需要避让排气支管、悬架推杆、线束固定座以及碳纤维单体壳的安装平面，因此建模时不能只关注齿轮本身的齿形参数，还要把换挡摇臂的摆动范围、轴端伸出长度、紧固件占位和相邻部件的运动包络一起纳入校核。

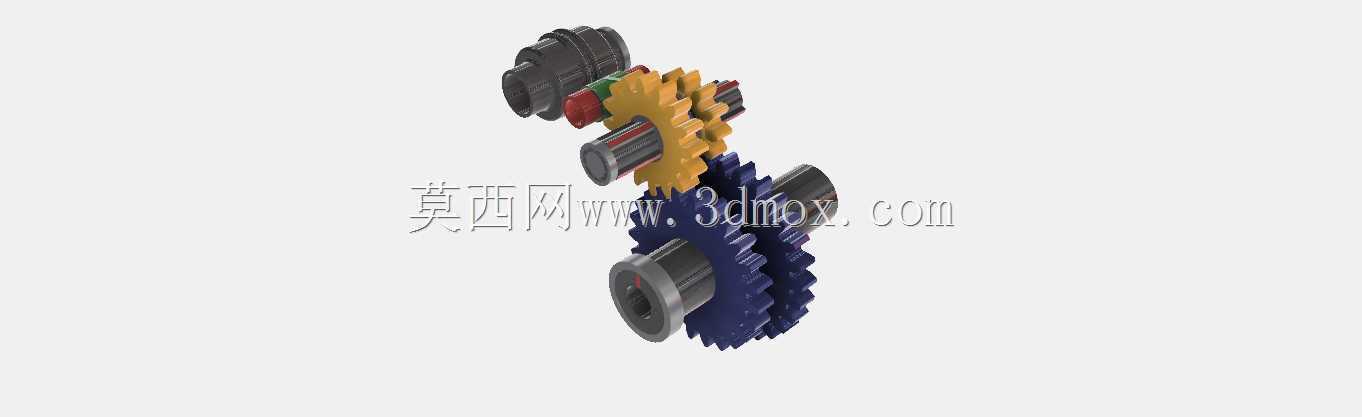

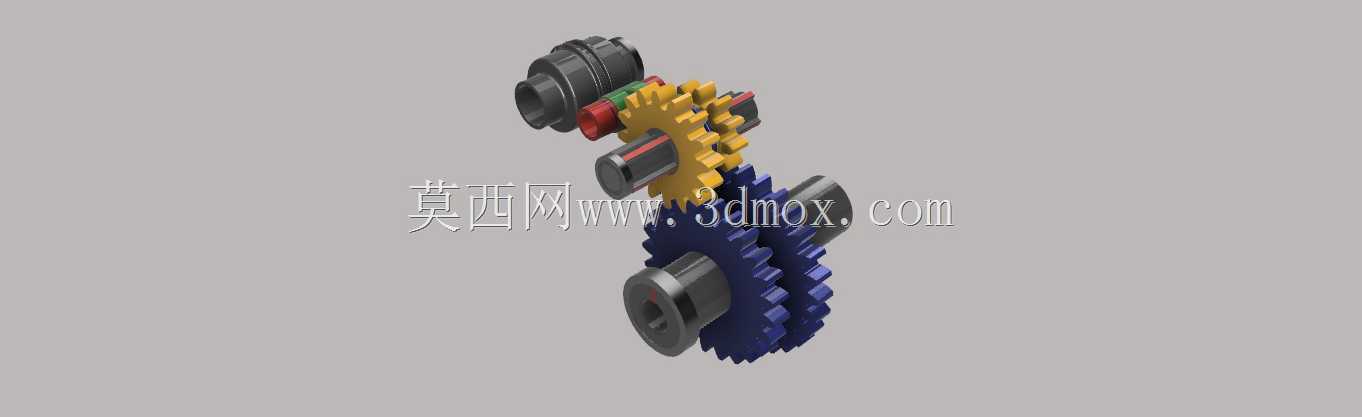

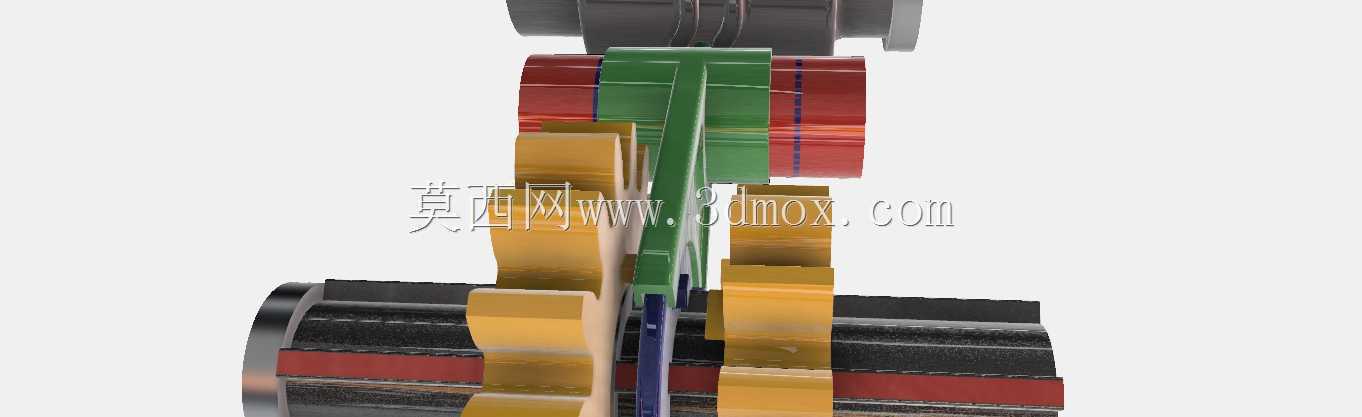

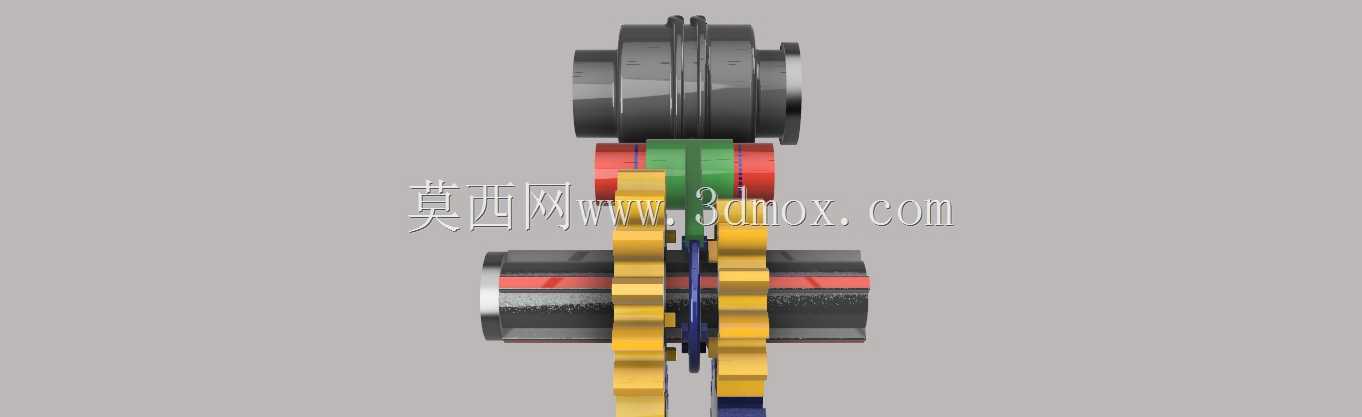

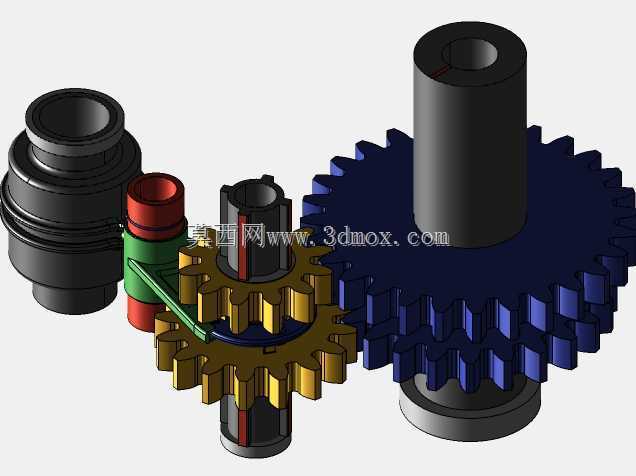

　　结构上，总成采用多层齿轮与平行轴组合的方式表达换挡过程中的啮合关系。大尺寸深色齿轮承担低速级扭矩传递，齿数较多、节圆半径较大，能够在输出侧获得更稳定的扭矩承载；上方较小的黄色齿轮组对应不同挡位的传动路径，齿轮之间通过轴向位置变化实现结合与脱离。轴件两端设置衬套和轴承安装位，端部圆柱面与限位台阶共同约束轴向窜动，避免高速换挡时齿轮出现偏摆。换挡拨叉与联动块位于齿轮侧部，其工作行程直接决定齿套能否完全进入啮合位置，若行程不足，容易造成齿端半啮合；若行程过大，则可能引起拨叉与相邻旋转件干涉。

　　设计思路上，模型重点还原了“动力传递”和“换挡动作”两条链路。动力链路关注齿轮节圆相切、齿宽对齐、轴系同轴度以及扭矩从输入轴向输出轴传递的连续性；动作链路则关注拨叉移动、摇臂旋转、齿轮轴向滑移和锁止位置之间的配合。对于方程式赛车而言，换挡机构不仅要满足强度要求，还要尽量降低往复件质量，因此联动臂、拨叉和轮毂部位通常会在不削弱刚度的前提下进行减重，模型中各零件的轮廓台阶、开槽和凸台位置也体现了这种轻量化布置倾向。

　　安装边界方面，各轴的中心距是齿轮正确啮合的基础，装配时需要保证两轴平行，齿宽方向错位控制在较小范围内；轴承位外径、轴肩高度和卡环槽位置决定了轴系能否装入壳体；换挡臂外端需要预留拉杆或连杆连接空间，旋转时不能与车架管梁、传感器支架发生碰撞。维修拆装场景下，齿轮、轴、拨叉和限位件应能按顺序从壳体侧部取出，因此外围连接件的外形尺寸也要服务于装配可达性。

　　在三维工程应用中，该总成可用于运动干涉检查、换挡行程分析、齿轮布置评审以及教学演示。通过旋转装配体，可以直观看到不同齿轮副的啮合状态，检查拨叉推动齿轮轴向移动时是否存在卡滞，也能进一步评估壳体开孔、润滑空间和检修口位置是否合理。对结构设计人员来说，这类模型的价值不在于单一零件外观，而在于把高速传动、短时换挡、紧凑布置和装配维护这些相互制约的工程条件集中呈现出来。
