多级可调式拖车牵引挂接装置

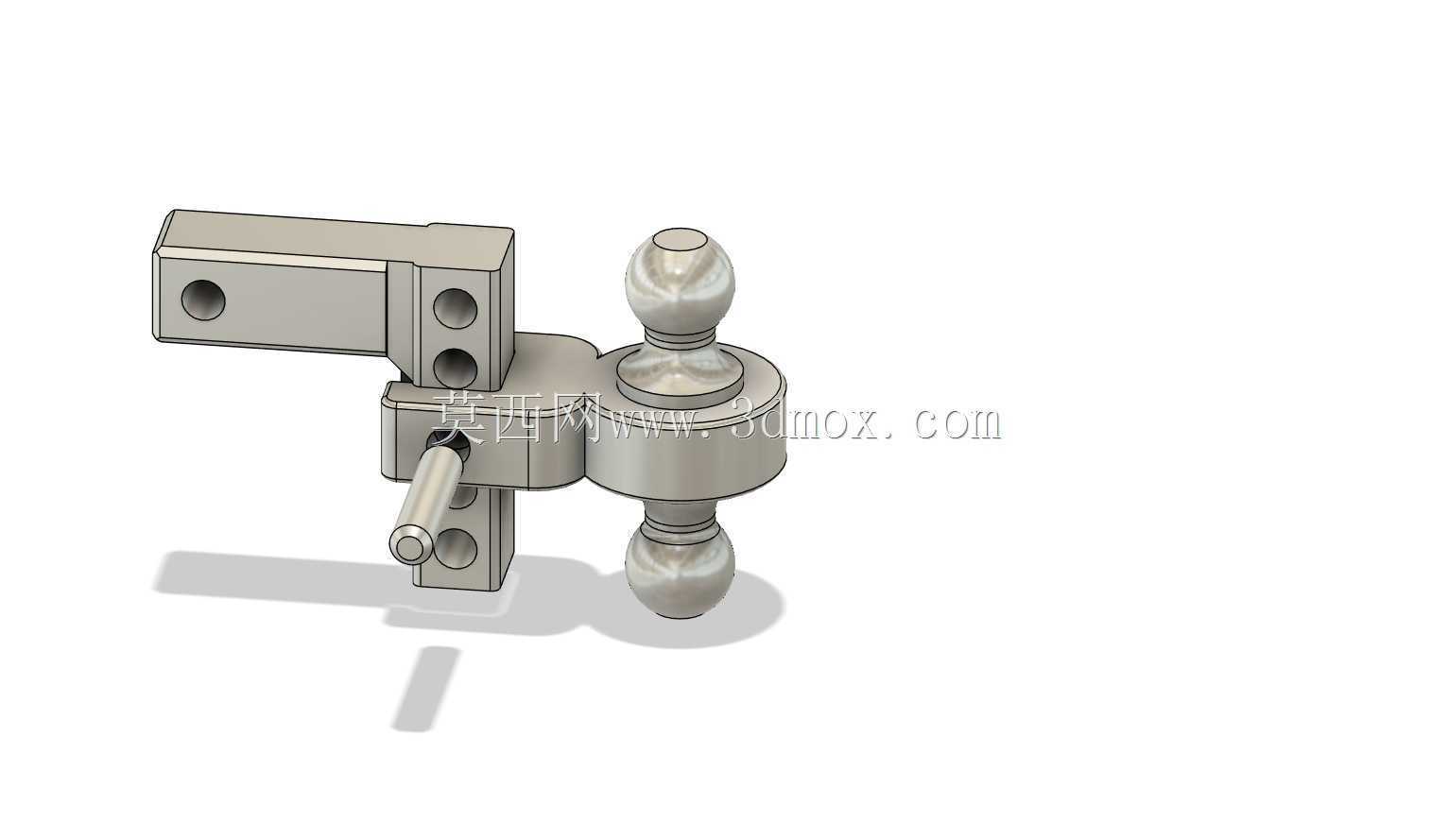

　　这套牵引挂接结构主要面向皮卡、轻型越野车辆后拖挂改装场景，适配房车拖运、小型货运平板牵引、户外作业机具转运等日常使用工况，核心作用是在牵引车与被拖设备之间建立刚性可锁止的连接，同时兼容不同吨位拖挂球头的快速切换需求。从结构布局来看，装置左侧为方管插装基座，采用标准方钢截面匹配车辆后保险杠预留的方口拖挂座，基座侧壁开设径向锁止销孔，插入后配合横向插销完成周向与轴向限位，避免行驶过程中挂接座出现窜动脱出；基座与球头安装座之间设置可调铰接锁紧模块，通过侧向扳动式锁销实现档位卡位，可根据拖挂装备的牵引高度调整安装座相对位置，让拖挂状态下牵引车与被拖设备的牵引梁尽量保持水平，减少行驶起步、制动过程中产生的附加竖向冲击。

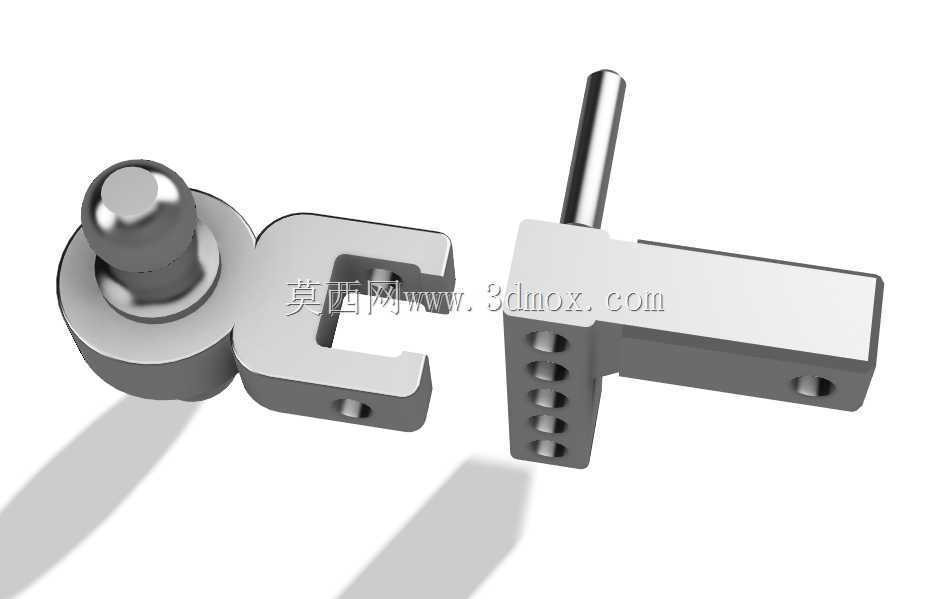

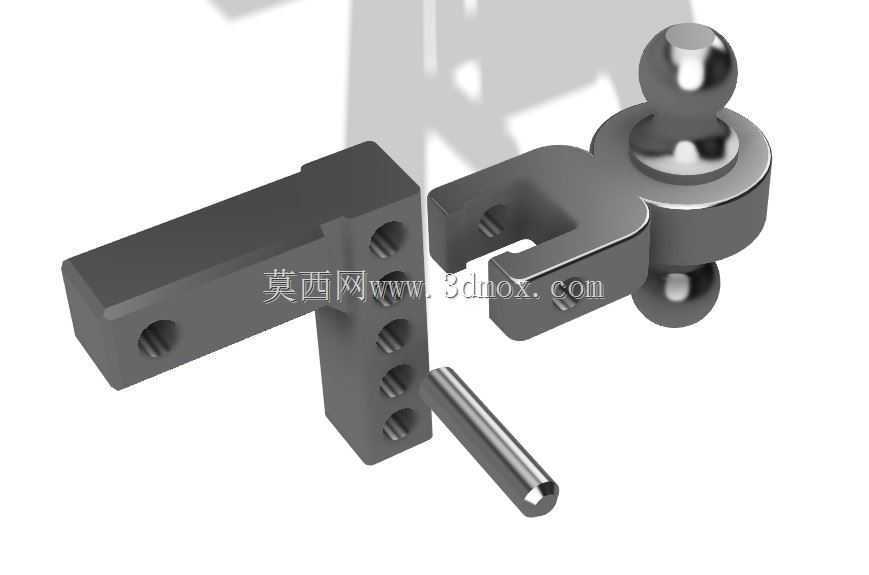

　　球头安装座采用同轴叠装双球头布局，上下布置两种不同直径规格的牵引球，分别对应小吨位轻型拖挂与中吨位拖挂接口，无需额外拆装更换球头即可适配不同拖挂设备的连接碗座，球头根部设置加厚承载法兰盘，分散牵引过程中接触面的压应力，避免长期交变载荷下球颈位置出现应力断裂。侧向设置的弹性锁止插销自带复位导向结构，扳动解锁后可快速调整卡位，松手后销体自动回位卡入对应定位孔，操作时无需额外工具，户外场地单人即可完成挂接高度调整。建模过程中所有配合面均按实际装配公差预留间隙，方管插装段的外轮廓尺寸匹配通用2英寸方口拖挂座的安装边界，整体横向伸出长度控制在后保险杠外侧安全距离内，避免转弯过程中挂接结构与车尾备胎、后护杠发生运动干涉；

　　球头中心高度覆盖常规民用拖挂设备的牵引座高度区间，基座上的多个减重孔在不削弱主体抗弯截面强度的前提下降低整体自重，焊接拼接位置均做圆角过渡处理，减少应力集中风险。结构受力路径清晰，牵引载荷从球头经安装座、锁紧铰接模块传递到方管基座，最终通过插销分散到车辆底盘拖挂固定点，各承载段壁厚均按拖挂工况的冲击载荷冗余设计，可覆盖日常非道路路面拖挂的交变受力需求，整体结构无复杂异形曲面，加工可采用标准型材切割、焊接后机加工销孔的工艺落地，维护时仅需定期检查锁销弹簧复位状态与球头磨损量即可。
