汽车盘式制动器通风划线制动盘

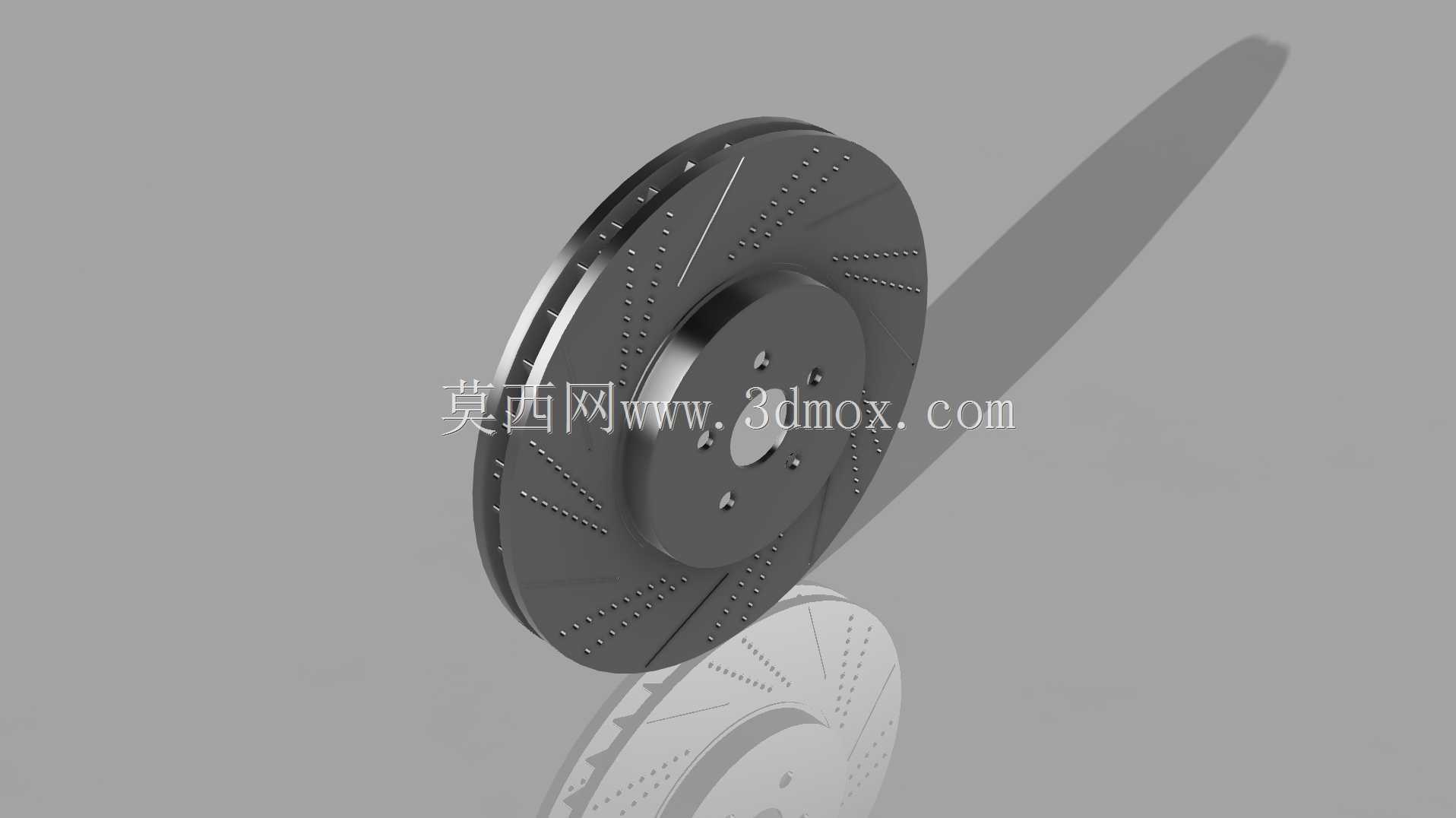

　　盘式制动盘是乘用车与轻型商用车行车制动系统里承担动能转换的核心旋转件，车轮带动制动盘同步回转，卡钳两侧的摩擦片在液压力推动下夹紧盘面，把车辆行驶的动能通过摩擦转化为热能散出，从而实现减速或驻车。这套三维结构完整还原了通风划线型制动盘的几何特征，盘面两侧分布的弧形通风筋在轮毂带动下形成离心气流，持续把摩擦产生的热量从盘体内部通道甩出，相比实心盘能显著降低连续制动下的热衰退风险；盘面加工的划线沟槽用于刮除摩擦片表面的磨屑与水膜，在雨天或泥泞路况下避免摩擦系数骤降，同时划线边缘可刮除刹车片高温生成的釉质层，保持摩擦副咬合稳定。

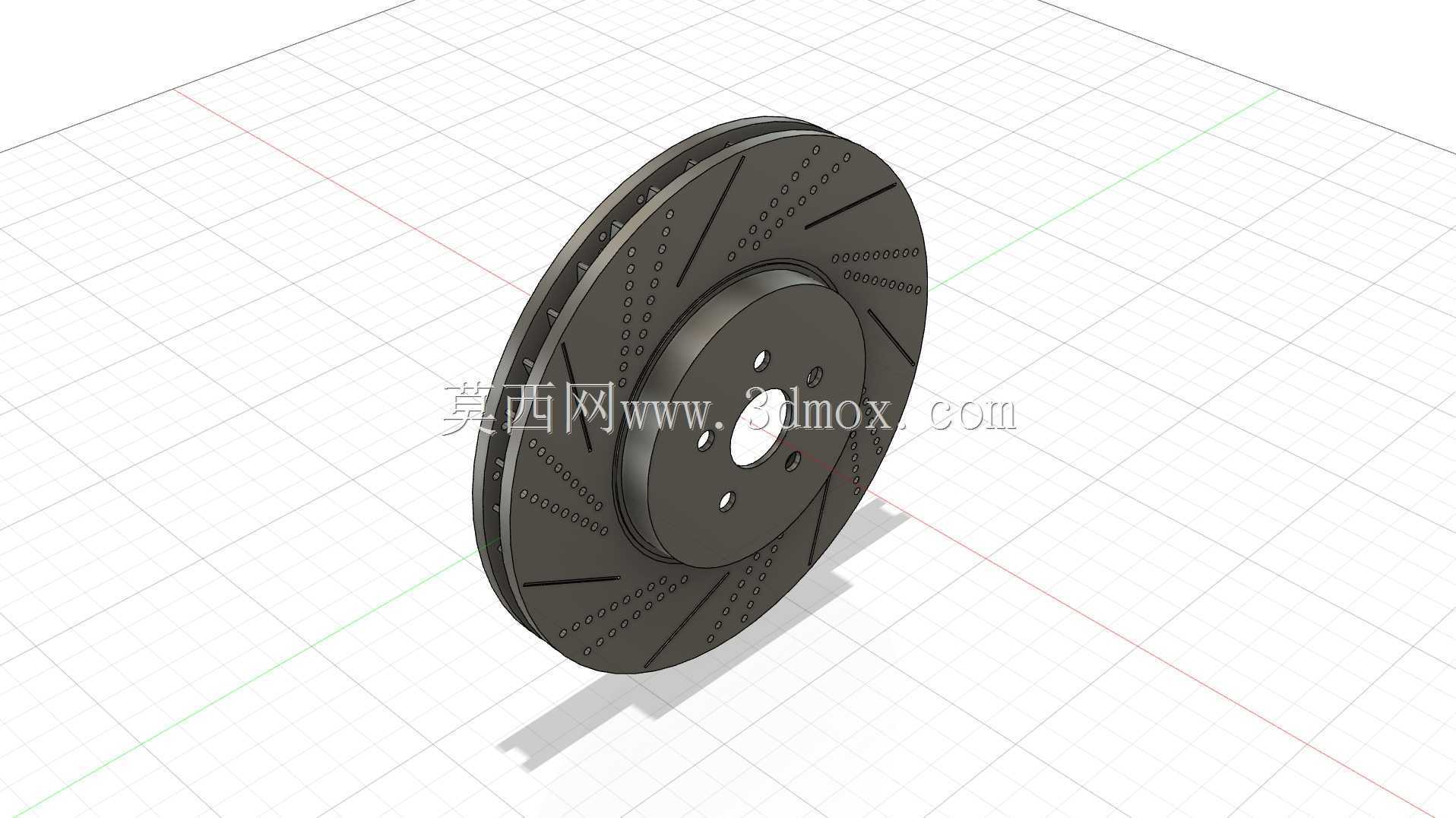

　　从建模逻辑看，盘体采用双摩擦面+中间通风肋的夹层结构，摩擦面预留了均匀的磨损余量，工程选型时需按整车整备质量、最高车速与轴荷分配确定盘径与厚度，盘径越大摩擦半径越远，相同夹紧力下可输出更大制动力矩，但也要兼顾轮辋内部空间与转向节的避让边界。中心安装凸台的止口直径与轮毂轴承定位轴颈严格配合，保证制动盘回转中心与车轮轴线重合，端面跳动量控制在装配公差范围内，避免高速制动时出现踏板抖动；凸台上的螺栓孔分布圆与车轮螺栓孔位一一对应，孔位角度、沉孔深度都按实车装配关系建模，装配时制动盘背面与轮毂贴合面需平整无杂质，防止盘体偏摆。

　　实际装车场景中，前轴承担的制动力矩通常占整车七成以上，因此前轴多采用大尺寸通风划线盘，后轴可搭配尺寸稍小的盘体或鼓式结构。制动盘材质选用碳钢铸件，摩擦面经精加工后保证平面度与表面粗糙度，既要有足够硬度抵抗刹车片磨损，也要具备良好导热性避免局部热斑开裂；盘体边缘的通风槽进出口角度经过优化，车辆前进时气流可顺畅冲入夹层，倒车工况下也不会形成明显风阻异响。结构设计时还需校核盘体在极端温度下的热变形量，通风筋的排布既要支撑两侧摩擦面防止制动时盘面翘曲，也要留出热膨胀间隙，避免高温下盘体内部应力集中产生裂纹。安装边界方面，制动盘外圆与卡钳内侧、防尘罩之间需保留足够径向间隙，防止车辆颠簸或盘体受热膨胀后发生运动干涉，中心凸台高度要匹配轮毂轴向定位尺寸，保证车轮安装后盘片完全对中，不出现偏磨。
