雅马哈MT07摩托车后制动盘结构

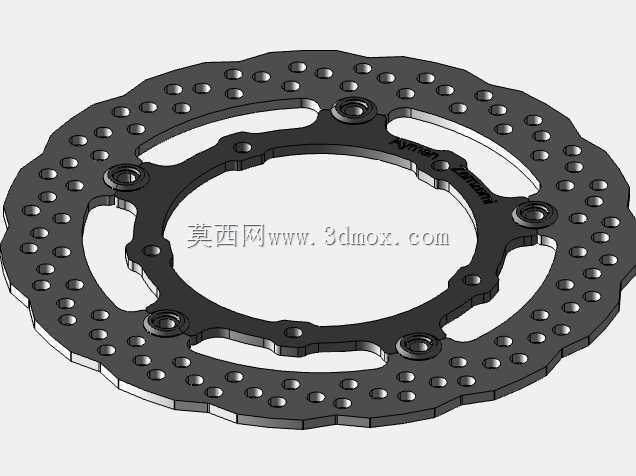

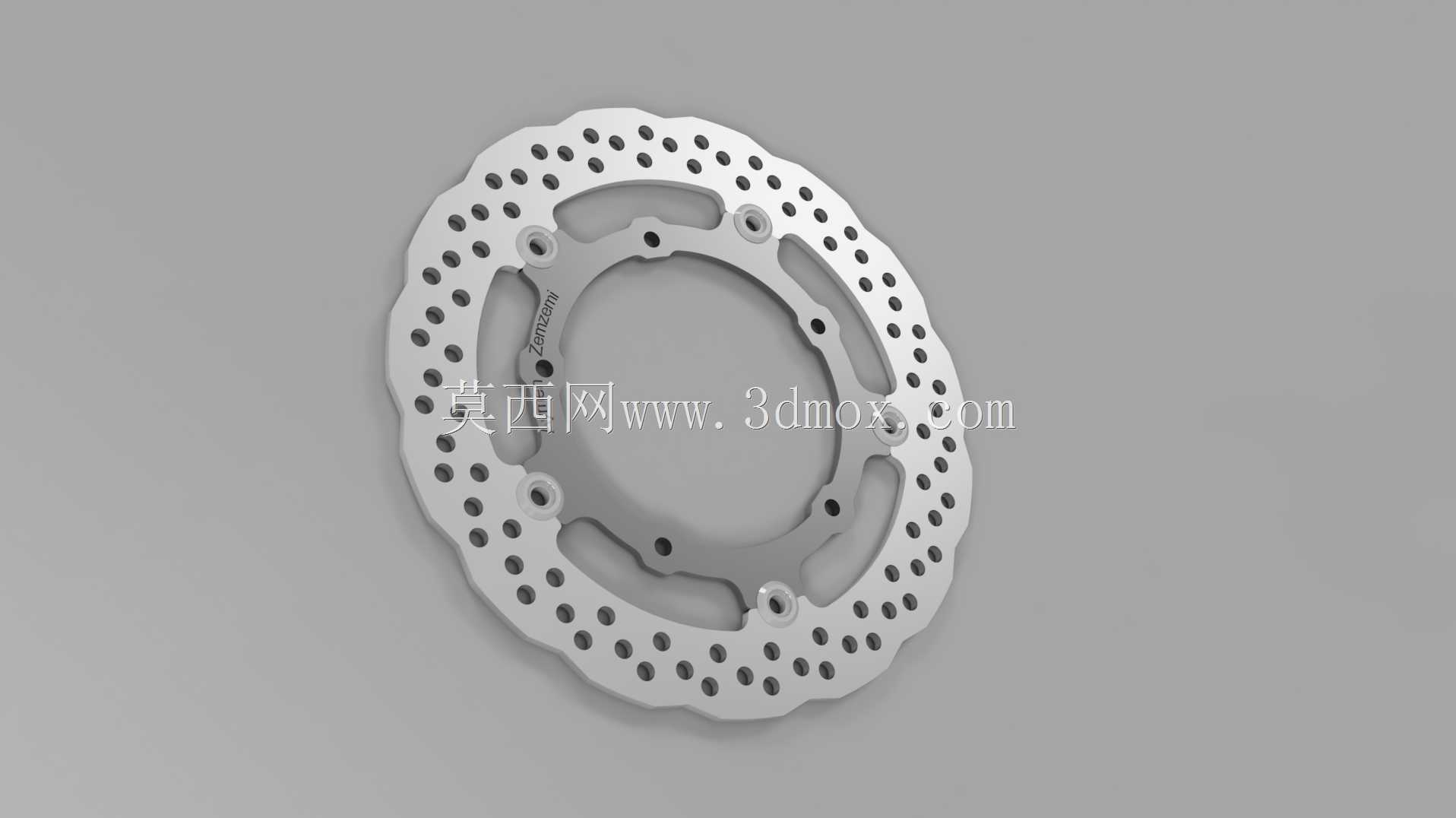

　　该模型呈现的是大排量摩托车后轮制动系统中的浮动式制动盘，主要用于雅马哈MT-07车型的后刹车回路。制动盘安装在后轮轮毂与制动卡钳之间，卡钳夹紧盘体摩擦环时，将制动力矩通过中心安装座传递至轮毂，使后轮减速。与普通实心盘相比，这类盘采用外圈摩擦环与内圈安装座分离的结构，两者通过多个浮动扣连接，允许摩擦环在受热膨胀时产生微量径向和周向位移，从而降低热变形对制动手感的影响，也能减少刹车异响和拖拽感。

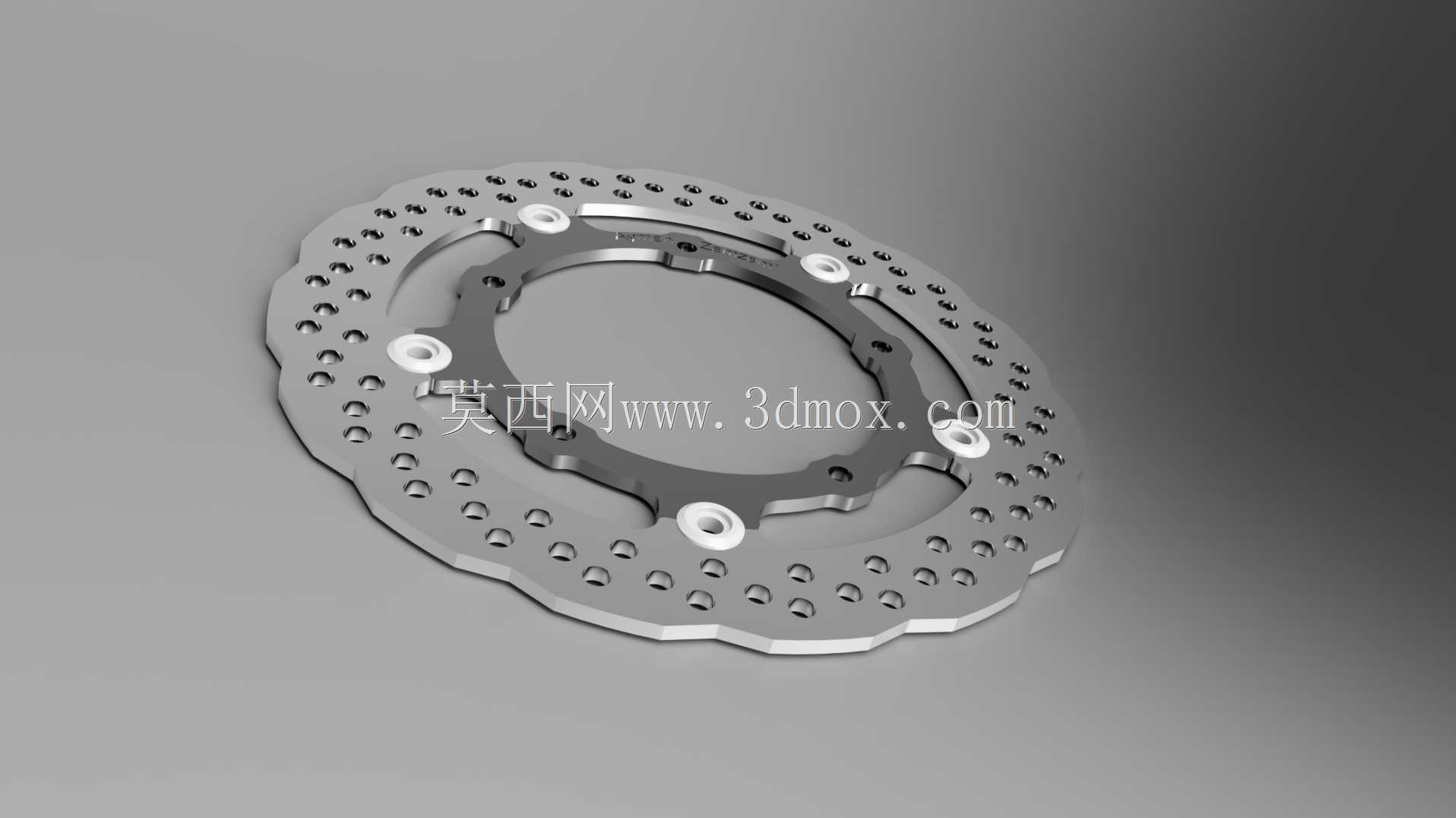

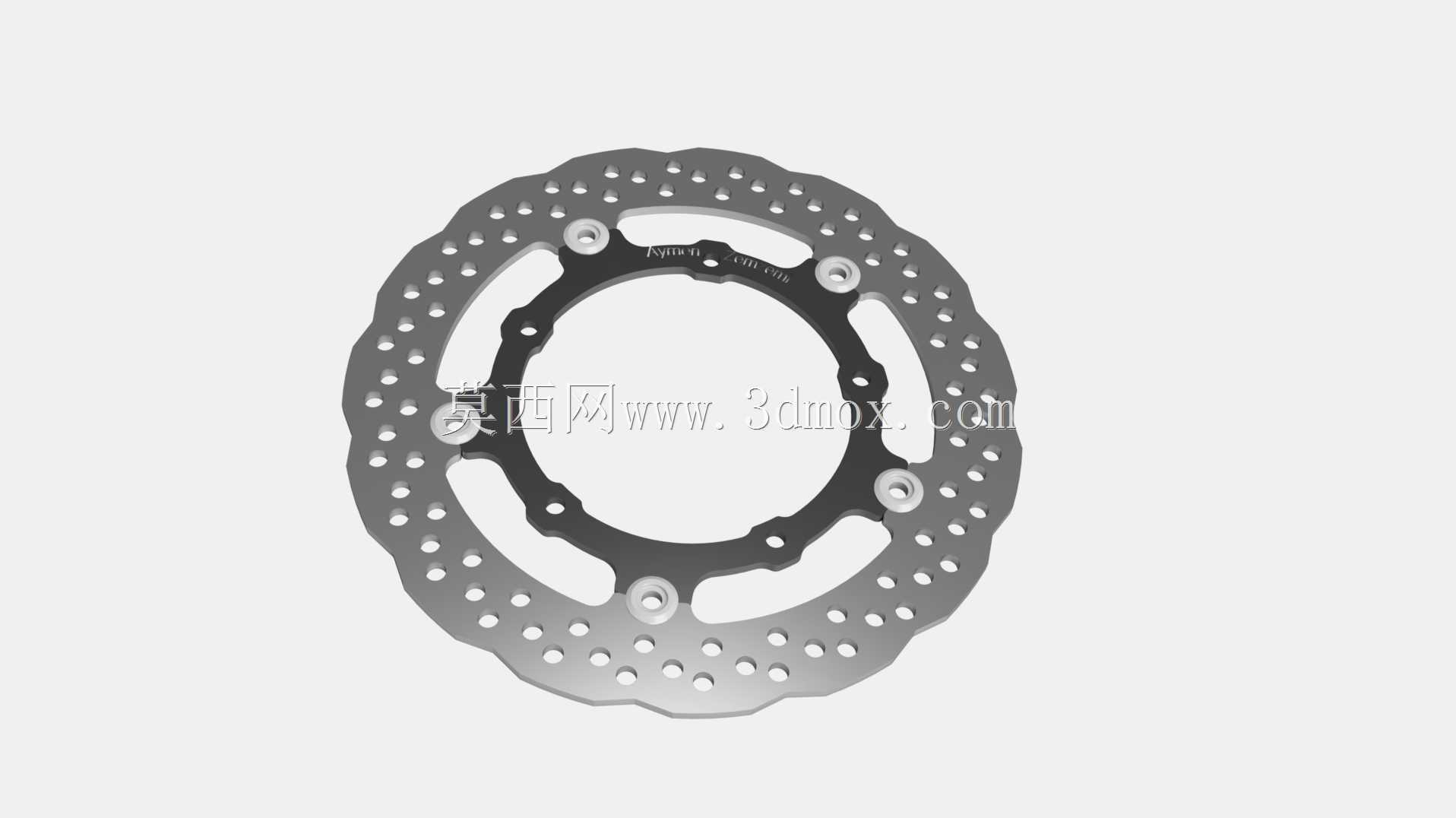

　　从结构上看，外圈摩擦环采用波浪形外轮廓，边缘不是完整圆形，而是沿圆周形成连续的弧形缺口。这种轮廓在摩托车盘式制动中较常见，一方面可以减轻旋转质量，另一方面在泥水、粉尘环境下有助于刮除刹车片表面杂质，并改善盘片间的散热条件。摩擦环上分布有大量通孔，孔位沿多圈圆周阵列排布。开孔的作用不仅是减重，还能在制动过程中增加空气流通面积，加快热量散出，同时让刹车片磨损产生的粉末和路面积水通过孔道排出，避免湿滑状态下制动响应迟滞。

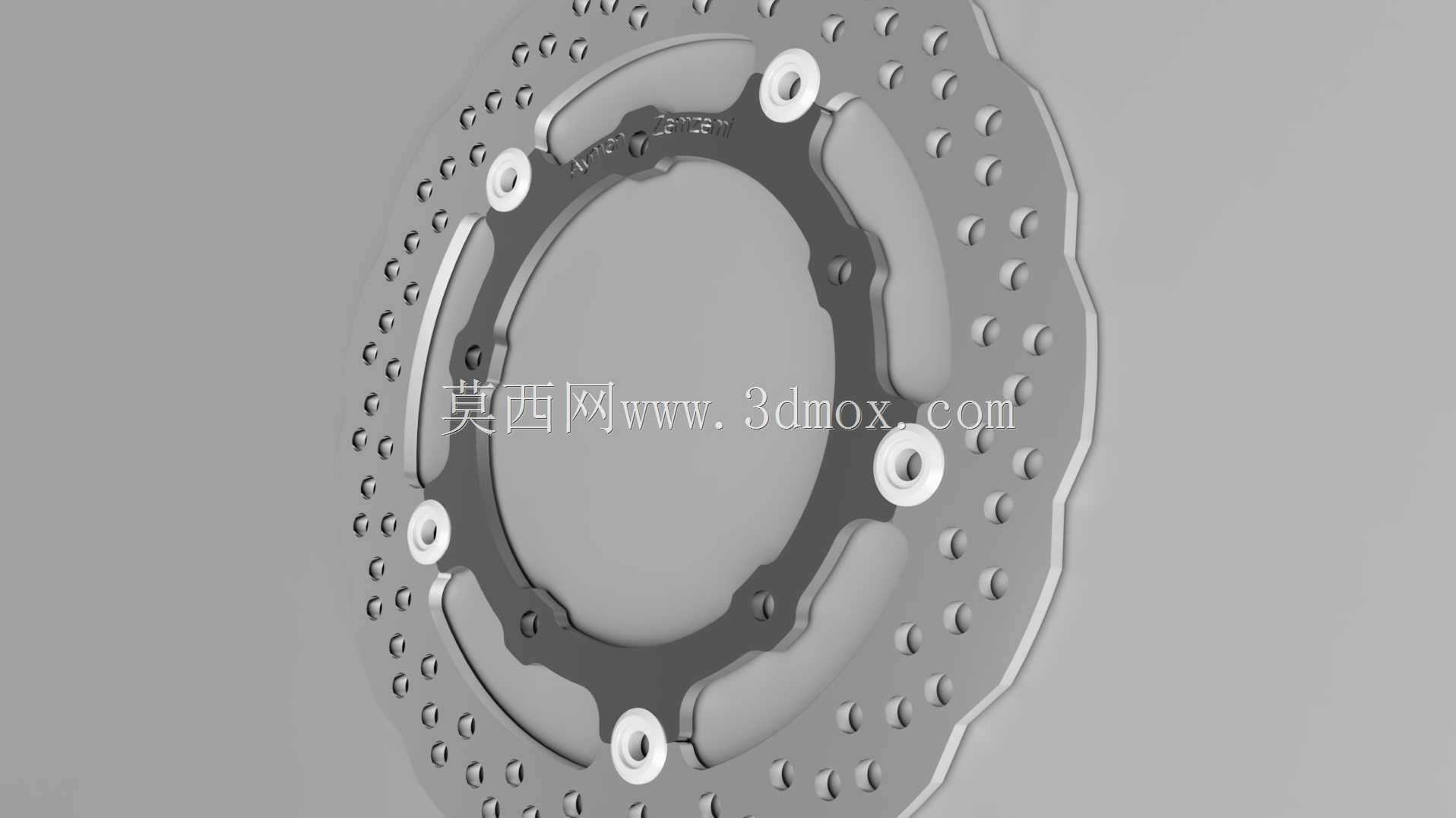

　　内圈安装座承担定位和传力功能，其上设置多个安装孔，用于与后轮轮毂固定。模型中可见浅色衬套或浮动连接件位于摩擦环与安装座之间，这些位置是浮动盘的关键边界。设计时需要控制安装孔节圆直径、孔位角度、衬套外径以及摩擦环与内座之间的间隙，保证盘体旋转时既不与轮毂、卡钳发生干涉，又能在热膨胀后保持合理活动量。若间隙过小，高温下摩擦环膨胀受限，容易产生翘曲；若间隙过大，则可能引起制动冲击或异常噪声。

　　建模时应重点还原摩擦环厚度、外轮廓波浪半径、开孔阵列规律、内座台阶面、浮动扣安装位置和中心避让区域。盘体厚度直接关系到卡钳活塞行程和刹车片夹持间隙，属于装配校核中的关键尺寸；外圆最大半径决定卡钳和后摇臂附近的空间边界；中心开孔与内座轮廓则需要避开轮毂紧固件和链轮座区域。对于结构设计人员来说，该件不仅是一个外观零件，更是承受摩擦热、制动力矩和循环冲击的安全件。

　　在实际应用场景中，后制动盘虽然承担的制动力比例小于前盘，但在低速控车、弯道修正、坡道起步和紧急制动联动中仍有重要作用。模型可用于摩托车后制动系统布置、卡钳匹配检查、轮毂干涉分析、刹车盘改装方案评估以及运动机构教学。审查三维结构时，应同时关注摩擦面平面度、安装座贴合面、孔位同轴度、浮动件活动空间和盘体旋转包络，确保装配后刹车片能够完整贴合摩擦环，并在全行程内不与周边零件发生擦碰。
