V型六缸内燃机曲柄连杆机构总成

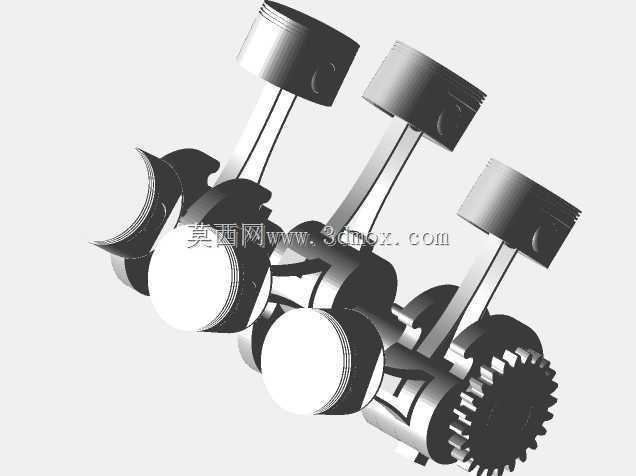

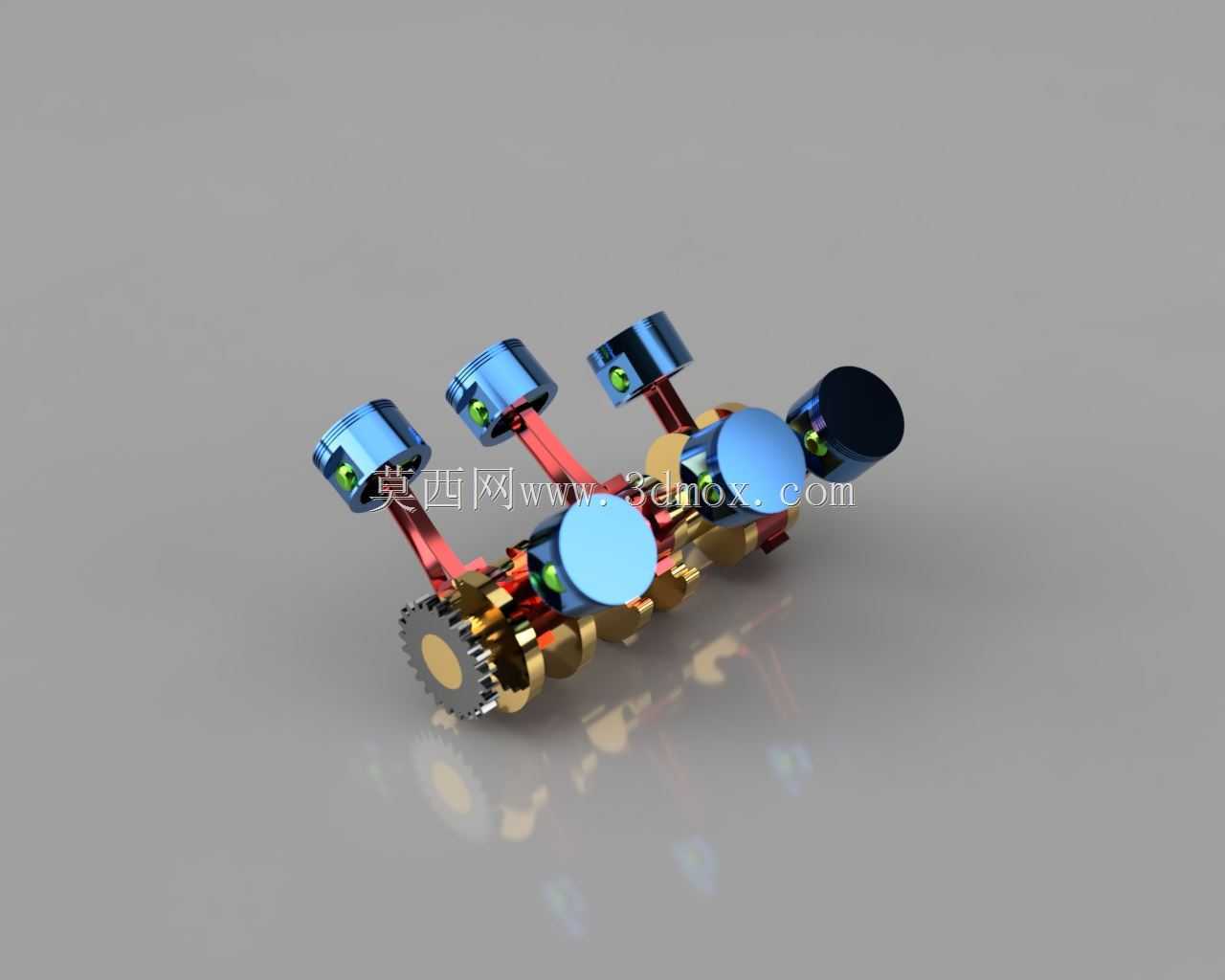

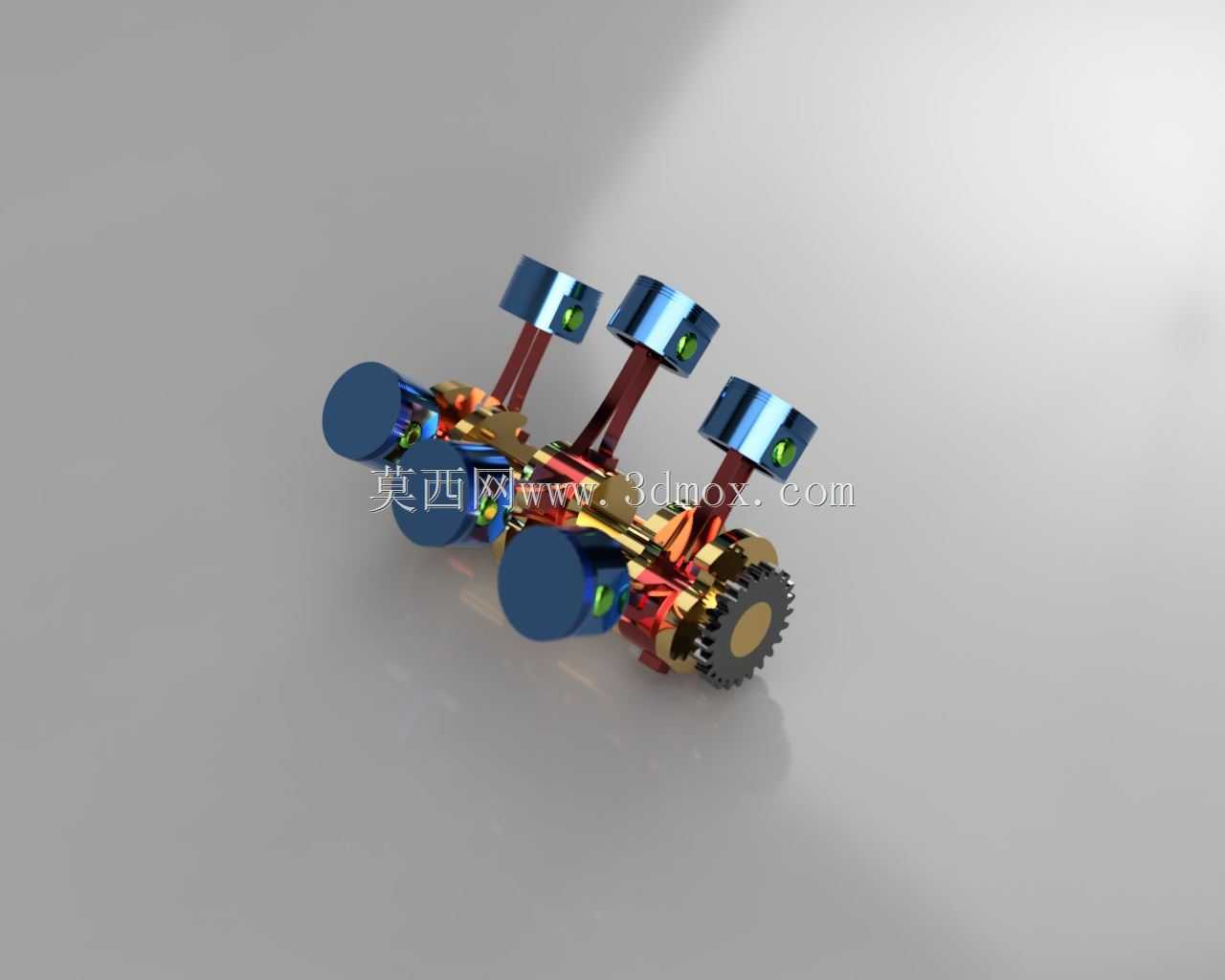

　　这套V型六缸动力总成三维结构，完整还原了内燃机核心运动部件的装配关系与空间布局，两列气缸呈V形夹角对置排布，曲轴居中贯穿，活塞通过连杆与曲轴曲柄销铰接，构成将燃气往复直线运动转化为旋转扭矩输出的完整传动链。从结构设计角度看，V形布置的核心价值在于缩短整机轴向长度，相比直列六缸方案，曲轴跨度明显减小，整机横向占用空间虽有所增加，但纵向尺寸的压缩让动力舱布置更为紧凑，这也是乘用车与轻型商用车广泛采用V6构型的根本原因。建模过程中需重点把控几处关键配合边界：活塞与气缸壁之间保留往复运动间隙，活塞销座与连杆小头通过活塞销形成铰接，连杆大头采用剖分式结构抱合曲轴曲柄销，轴瓦层预留合理的油膜间隙；曲轴主轴颈沿缸体主轴承座同轴分布，

　　各曲柄销按发火间隔角错开相位，保证六缸做功行程均匀交替，输出扭矩波动控制在较低水平。整机外形边界需兼顾缸体轮廓、缸盖高度与油底壳下部空间，安装时曲轴轴线与变速箱输入轴必须保证同轴度，悬置支点分布在缸体两侧，承受整机重量与往复惯性力产生的振动。实际工程应用中，这类结构广泛用于中大排量乘用车、轻型客车及小型工程机械动力单元，平顺性优于四缸机型，结构紧凑性又优于V8方案。设计时还需校核连杆运动包络，避免活塞下行至下止点时连杆与缸体下沿发生干涉，曲轴平衡重的回转半径也要与缸体内部避让空间匹配；曲轴前端预留带轮与正时驱动接口，后端连接飞轮，构成动力输出与附件驱动的完整接口。活塞顶部燃烧室形状、气门避让坑都随缸盖配气机构对应布置，

　　冷却水套与润滑油道在缸体内部穿行，为运动副提供冷却与润滑。整套模型把活塞、连杆、曲轴、齿轮系等运动件的相对位置清晰呈现，可用于运动仿真、干涉检查与教学演示，帮助设计者理解往复惯性力平衡、发火顺序与曲轴扭振之间的内在联系，也为后续缸体缸盖细化设计、配气机构匹配与性能仿真提供可靠的装配基准。
