水平对置双缸拳击手动力装置结构

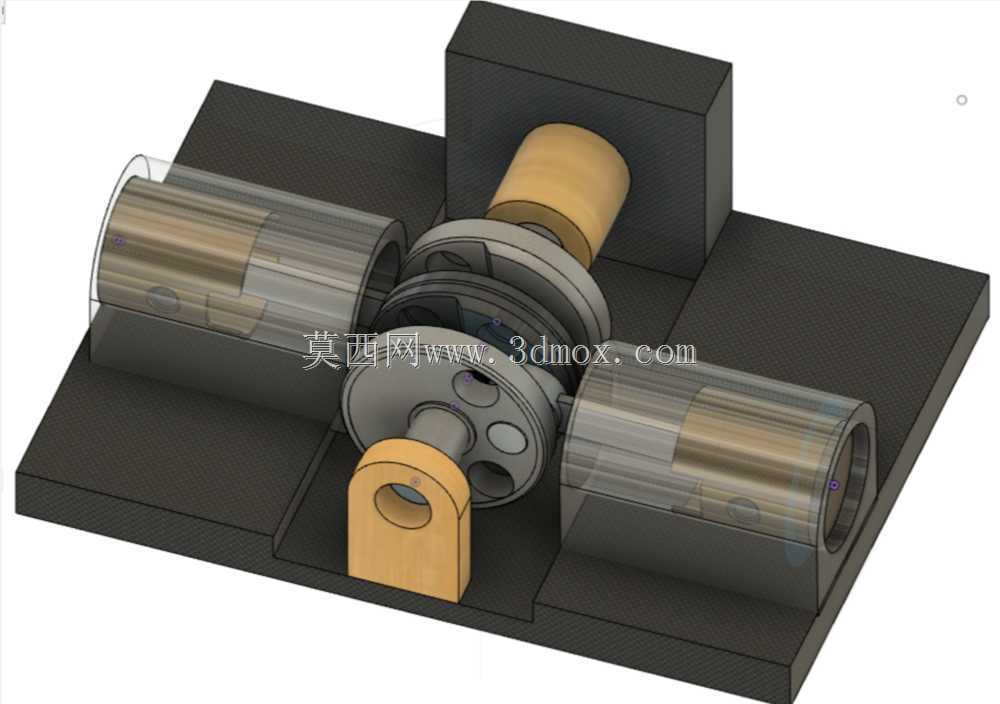

　　这套水平对置双缸动力结构采用拳击手式活塞缸布置，两组活塞缸沿曲轴轴向左右对称分布，活塞往复运动方向处于同一水平轴线，工作时两侧活塞反向同步动作，惯性力可在缸体轴线方向相互抵消，从根源上降低整机运行振动。整机搭载一体式铸铁安装底座，底座预留多组螺栓固定孔位，可直接匹配小型动力试验台、教学演示台架或轻型特种动力舱的安装基准，底座上方设置三处立式支撑座，分别承载曲轴中部主轴颈、顶部凸轮轴组件与前端输出轴定位座，所有支撑座与底座为一体化铣削成型，保证各轴系同轴度公差控制在0.02mm以内。

　　从实际应用场景来看，该结构常作为高校机械原理课程的动态演示教具，也可作为小型低空飞行器、轻型特种车辆的动力原理验证样机，水平对置的布局能大幅压低整机重心高度，在移动载体上运行时可减少整机倾覆力矩，同时横向占用空间远小于同排量直列双缸结构，适配狭窄动力舱的布置需求。

　　设计阶段优先考虑动平衡特性，曲轴采用圆盘式配重结构，配重块上开设多组减重孔，在保证配重转动惯量满足抵消活塞往复惯性力要求的前提下，降低曲轴自身重量，减少转动损耗。两侧缸体采用透明可视化外壳设计，可直接观察内部活塞往复、连杆摆动的完整运动轨迹，方便调试阶段排查卡滞、干涉问题。前端输出轴采用带铰接孔的耳轴式结构，可直接连接负载连杆或传动带轮，无需额外加装转接法兰。

　　安装边界方面，整机底座长宽尺寸适配标准小型台架安装位，左右缸体向外延伸的总宽度控制在台架可用安装宽度范围内，顶部凸轮轴支撑座高度低于常规小型动力舱的上层限位高度，所有运动部件外侧预留不小于10mm的安全间隙，避免运行过程中与周边防护结构发生剐蹭。缸体与曲轴箱的对接面采用止口定位结构，装配时无需反复调整同轴度，拆解维护后重新装配也能保证原有配合精度，润滑油路内置在曲轴箱支撑座内部，无需外接复杂管路，整体结构紧凑，运行稳定性强。
