V12汽车发动机缸体总成结构设计

　　这套V型十二缸内燃机核心总成的三维结构，围绕大排量高性能乘用车辆、豪华动力平台以及特种工程装备的动力输出需求搭建，整体采用两列气缸呈V形夹角对置排布的布局形式，模型完整还原了气缸体、曲轴、连杆组件与活塞头部的配合关系，没有做多余的外观包覆，把动力传递路径上最核心的运动副配合逻辑完全呈现出来。

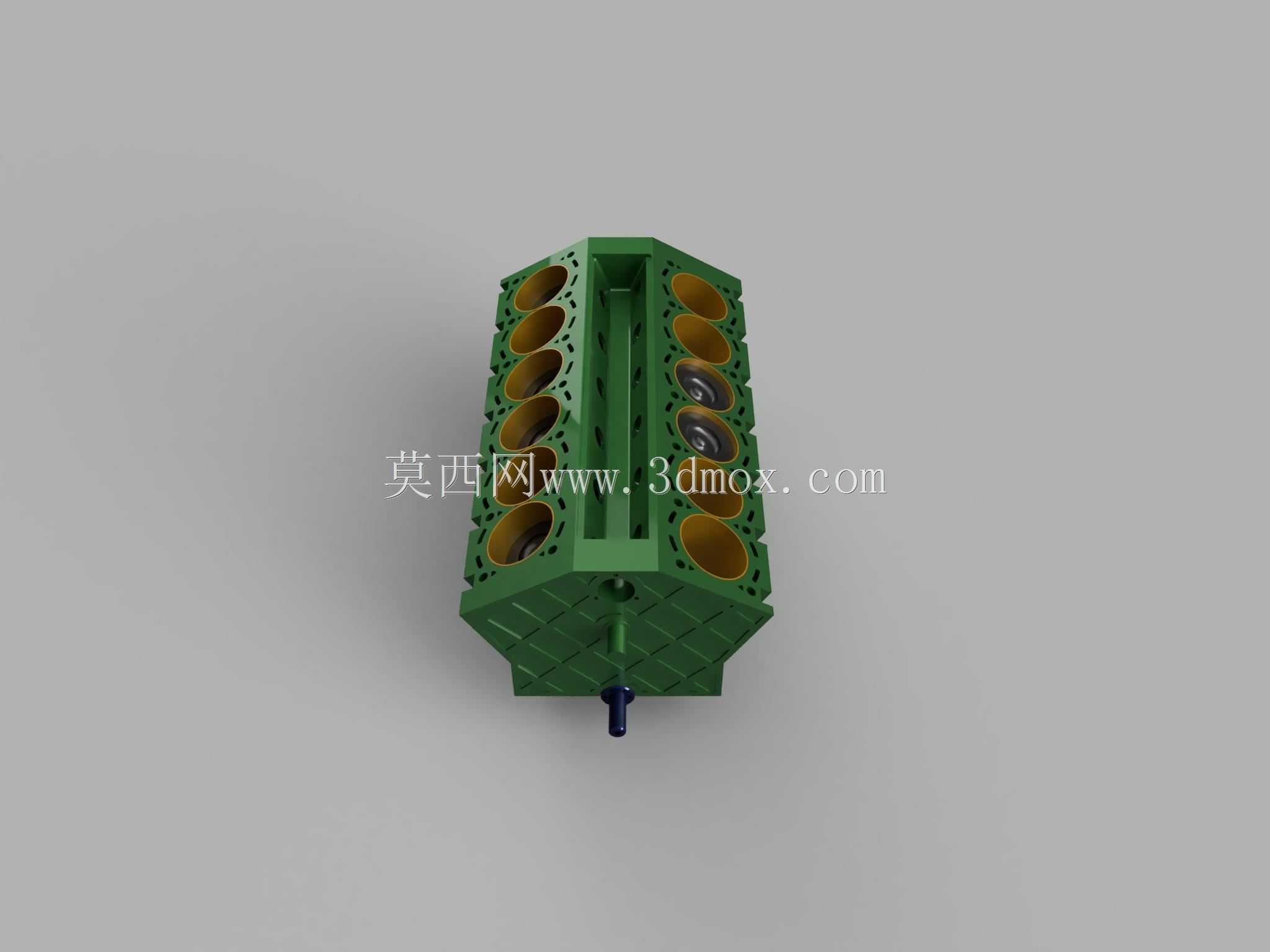

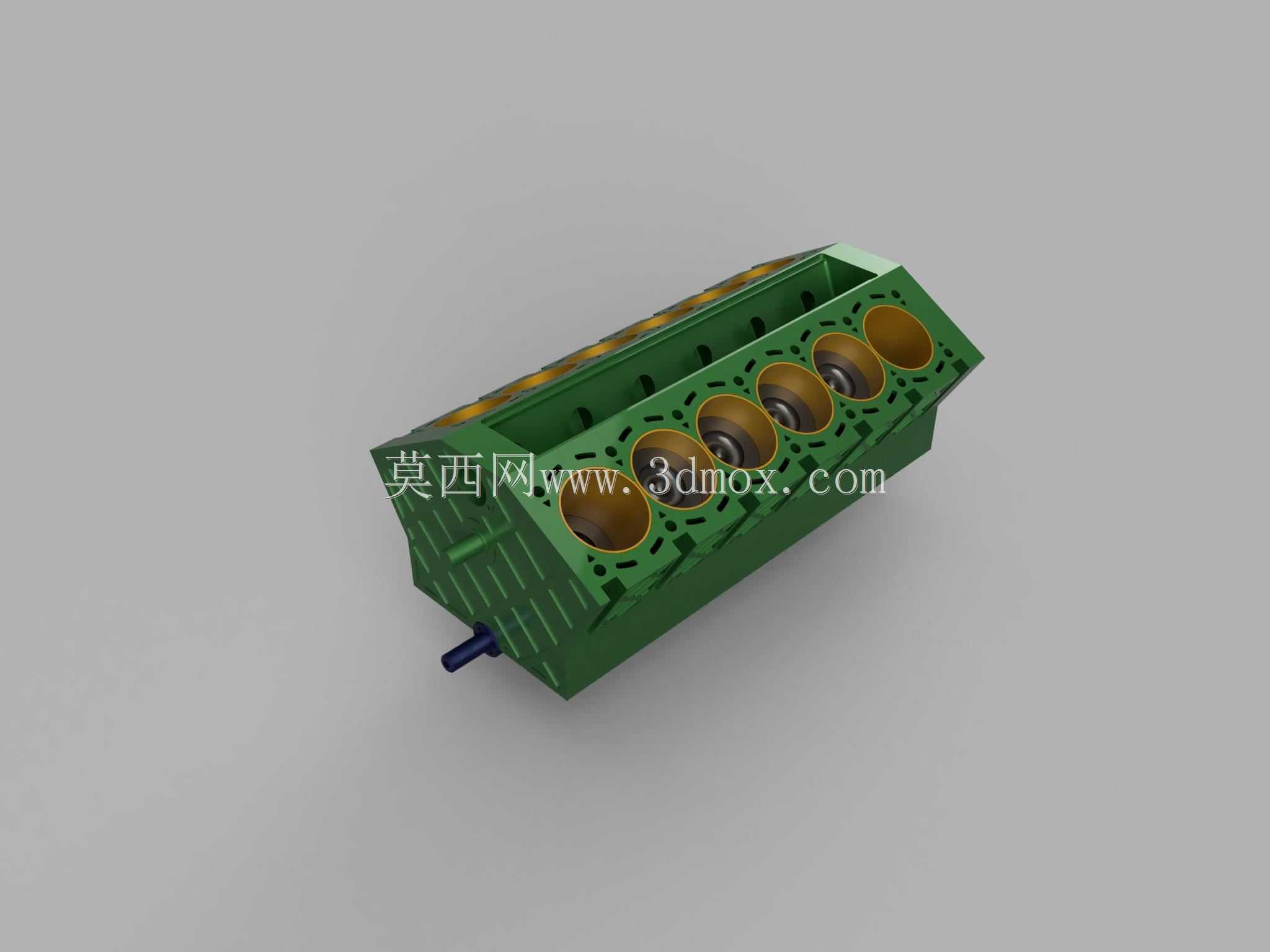

　　从实际装车边界来看，V12缸体相比直列六缸机型，在同等排量下轴向长度能压缩近三分之一，曲轴总长度更短，运转时的一阶、二阶振动可以通过两列气缸的做功相位互相抵消，不需要额外加装大尺寸平衡轴就能获得极为平顺的输出特性。缸体本体采用集成式水套设计，两列气缸的冷却水道在V型夹角底部连通，冷却液从缸体前端进水后分流包裹各气缸外壁，再上行汇入缸盖水腔，避免后排气缸出现局部过热。建模时缸体侧壁预留了加强筋网格，既控制整机自重，又能承受活塞往复运动产生的高频侧向冲击力，缸体两侧的安装凸台分别对应发动机悬置、机油滤清器座、起动机以及附件支架的固定点位，所有螺栓孔位的间距、螺纹规格都按照量产机型的装配公差预留，装车时不需要二次扩孔或补焊支架。

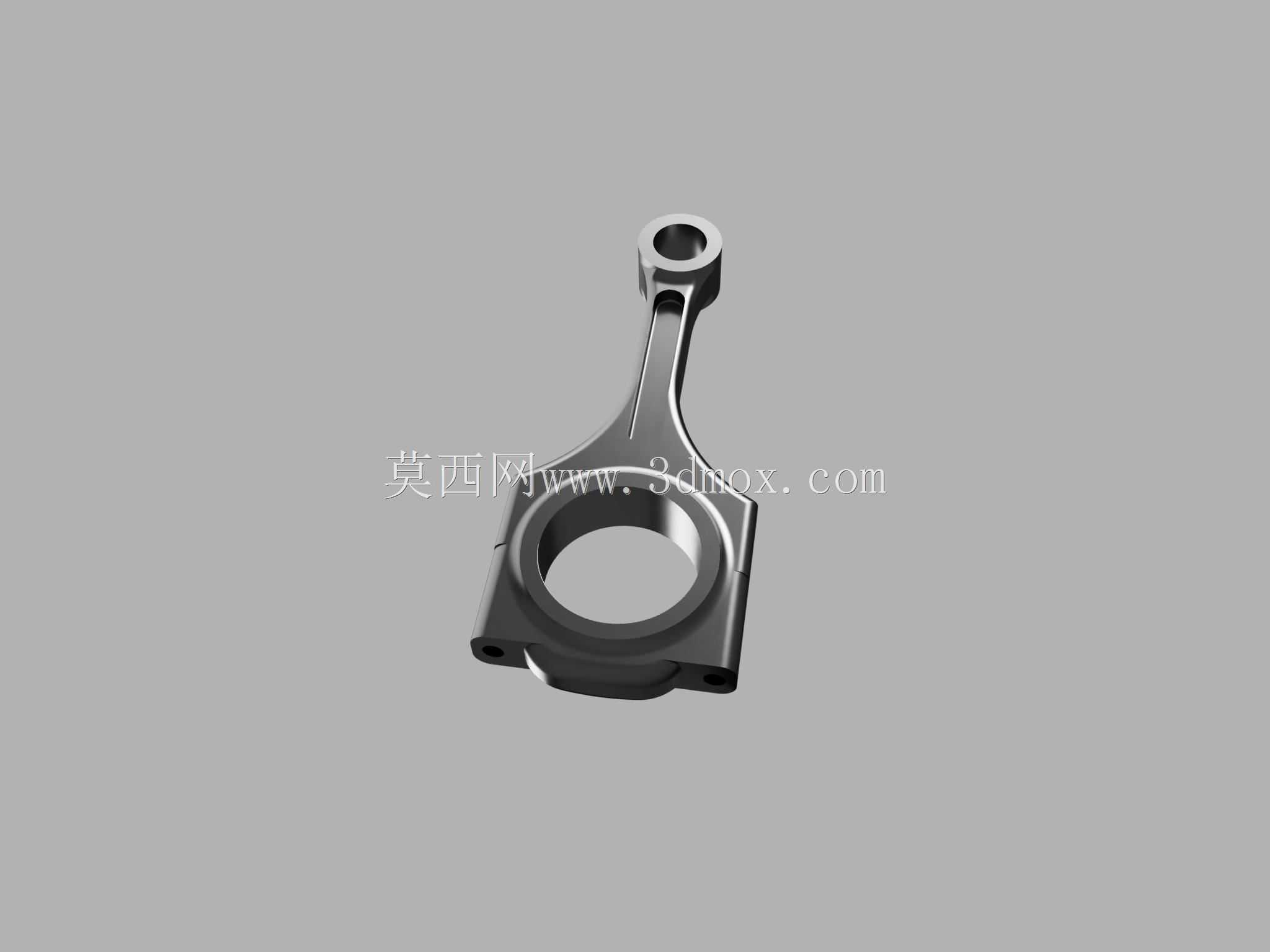

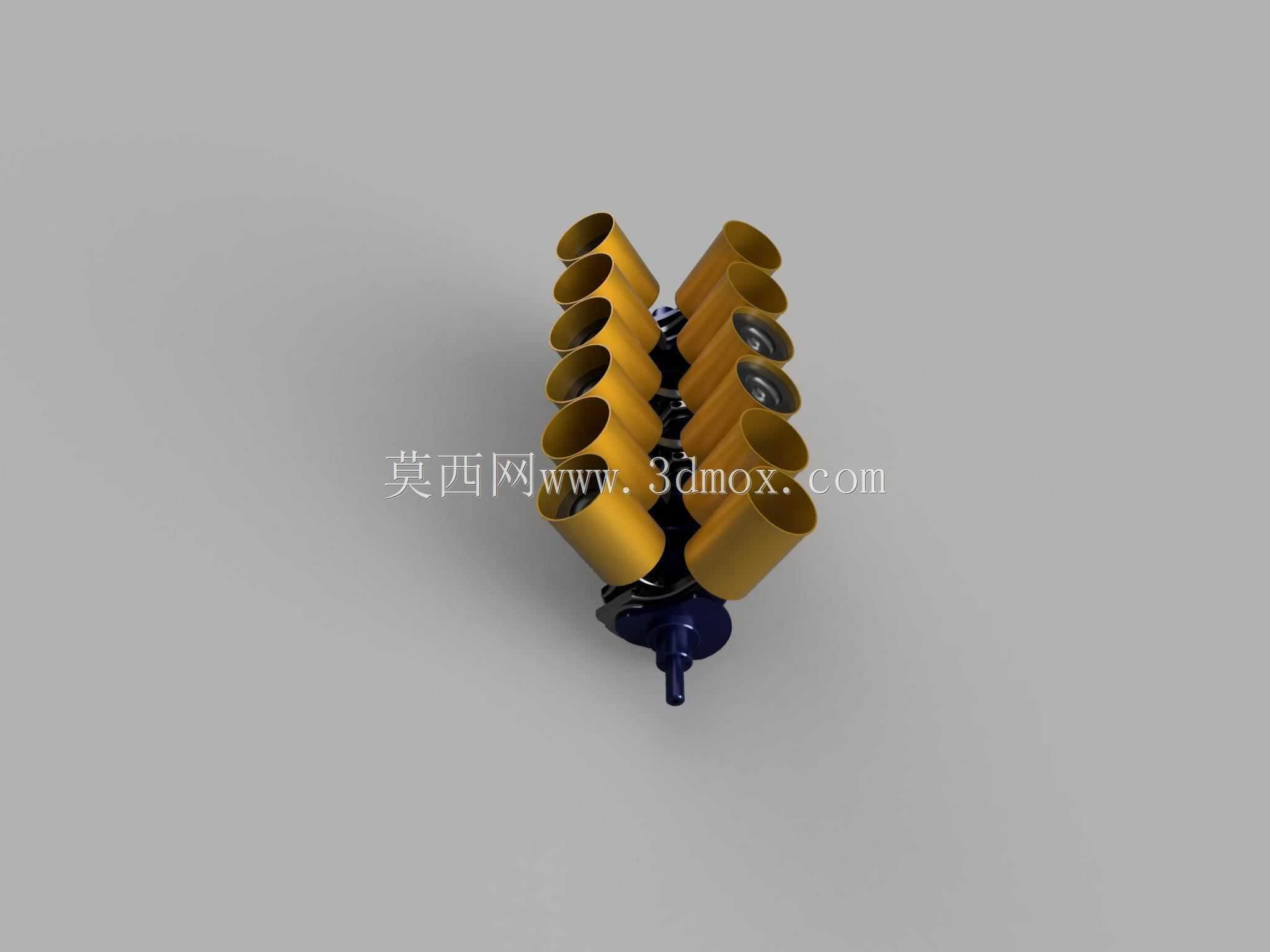

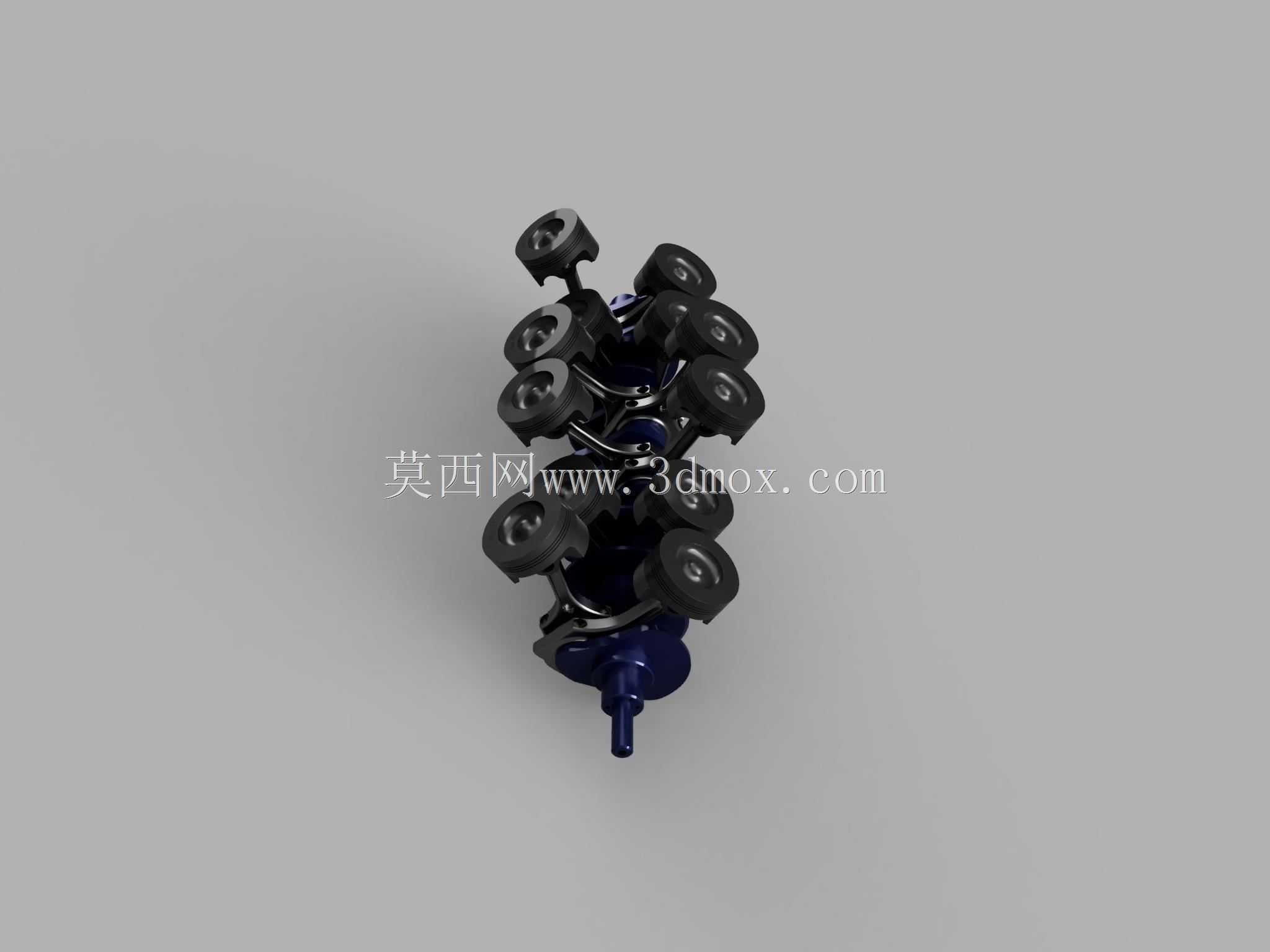

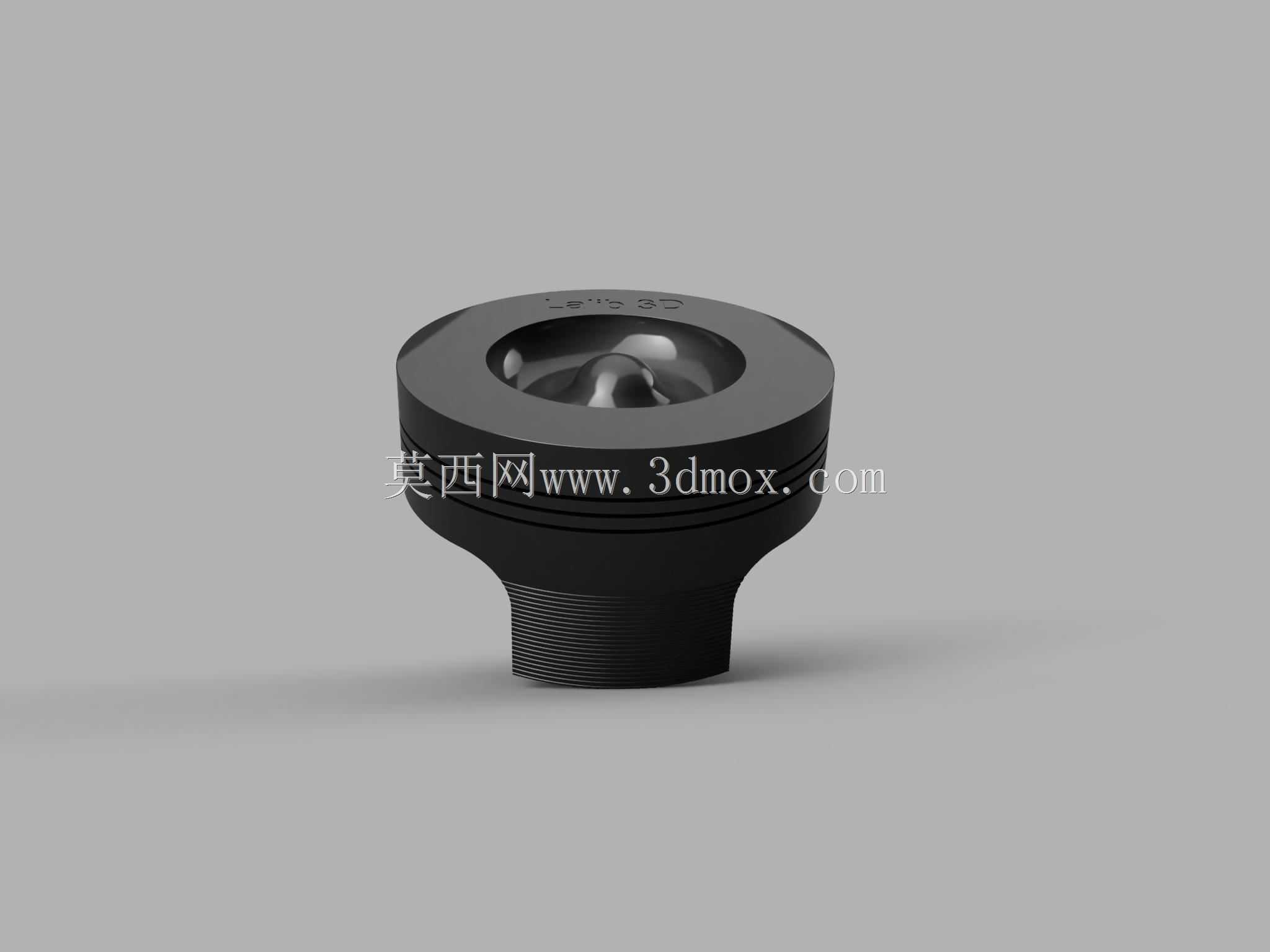

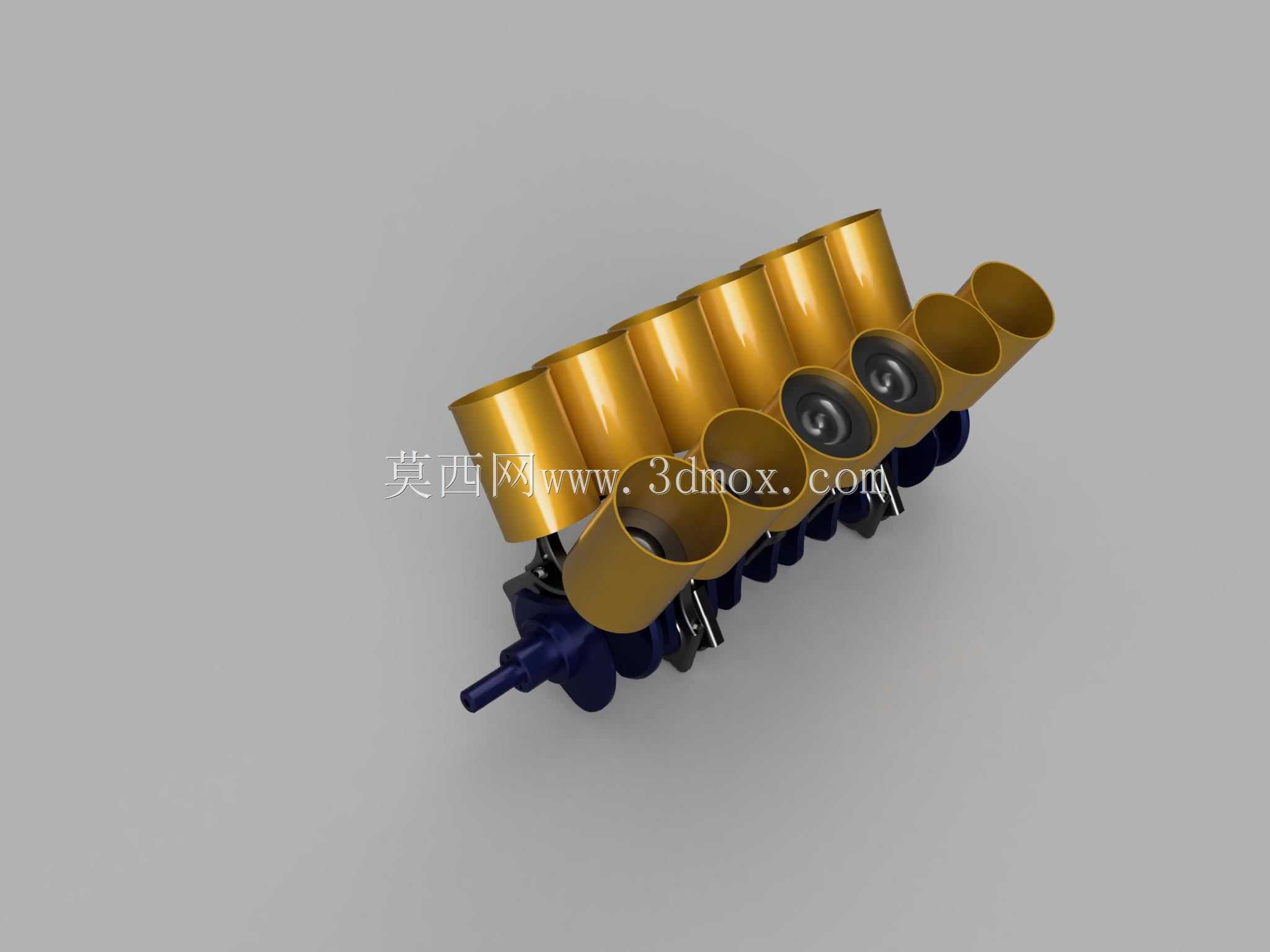

　　运动组件部分，曲轴采用全支承结构，十二道主轴颈对应七个主轴承盖，轴承盖通过横向螺栓与缸体主轴承座锁紧，高转速工况下主轴瓦的形变量能控制在极小范围。连杆大头采用剖分式斜切口设计，配合连杆螺栓把轴瓦压紧在曲柄销上，小头端通过活塞销与活塞头部铰接，活塞上行压缩、下行做功的往复力经由连杆转化为曲轴的旋转扭矩。建模过程中特意校验了活塞在上止点、下止点位置时与气缸壁、曲轴平衡重的运动间隙，所有运动部件在全行程内不存在干涉，活塞环槽、气门避让坑的结构也在活塞头部做了还原，后续如果要补充配气机构、缸盖组件，可以直接在现有模型的缸体顶面定位孔上对接，不需要重新调整缸心距。

　　这类结构模型多用于动力总成前期方案评审、维修教学拆解演示以及改装场景的空间校核，工程师可以直接在数模上测量缸体总长、总宽、V角区间的安装高度，核对机舱布置时进排气管、涡轮组件、油底壳的预留空间，也能通过剖切视图观察曲轴拐挡差、连杆摆动角度，判断高转速工况下的运动件可靠性。
