四缸内燃机活塞连杆曲轴总成结构

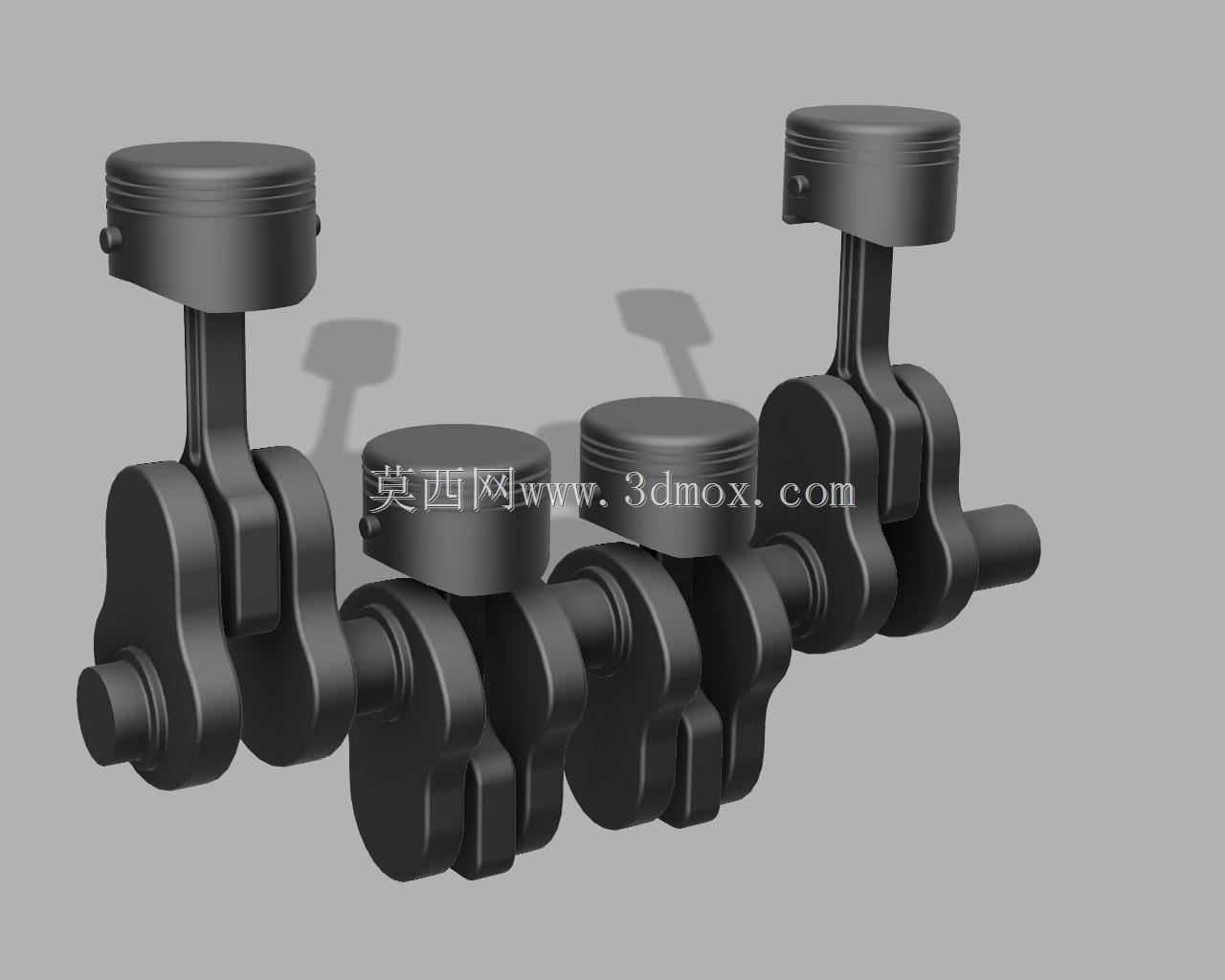

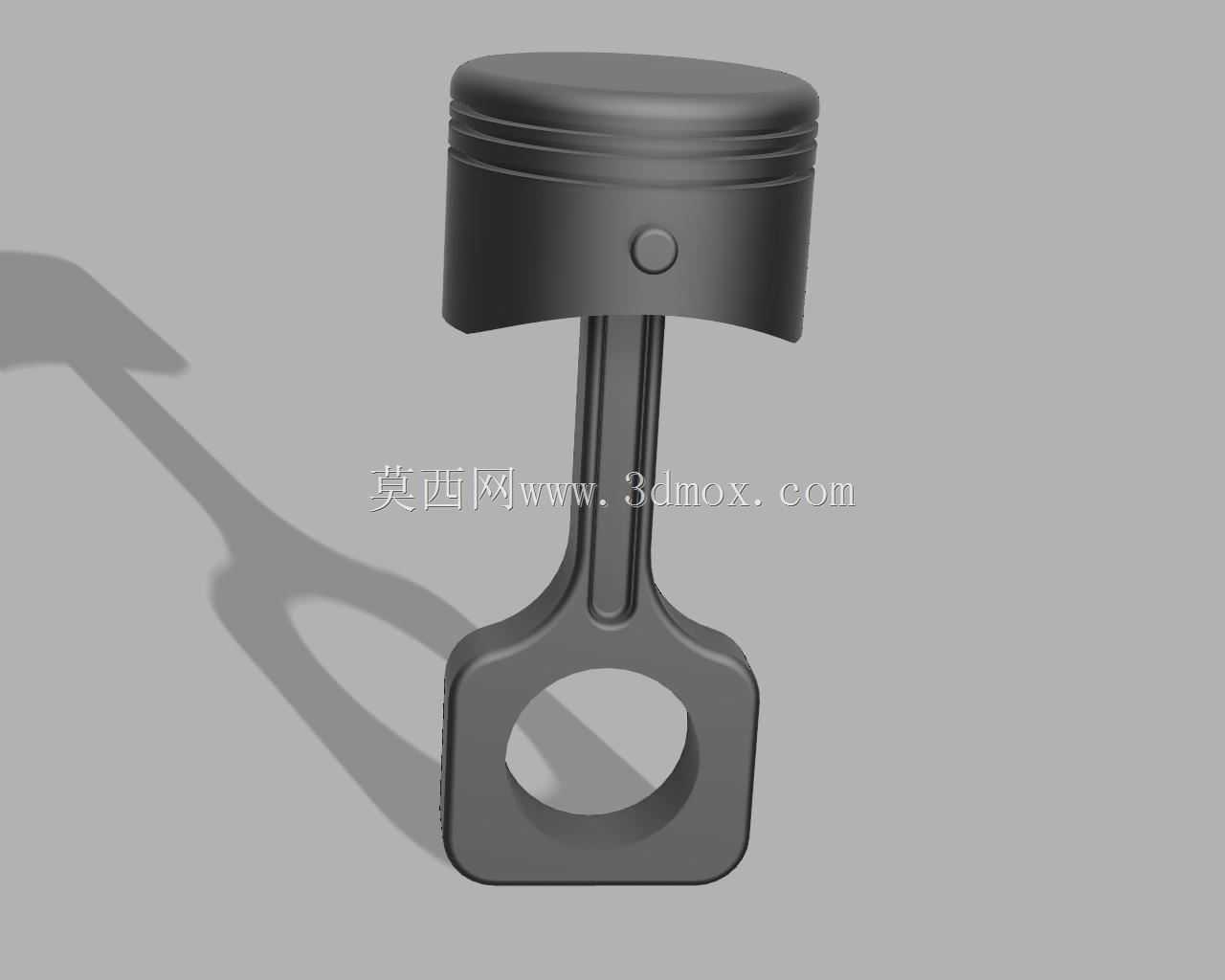

　　这套曲柄连杆机构对应直列四缸往复式内燃机的核心运动单元，建模时把活塞、活塞环、连杆、连杆盖、曲轴主轴颈、曲柄销、平衡块以及两端轴伸作为完整装配体处理，各零件的相对相位、轴向位置和运动干涉关系都按实际装机状态布置。曲轴采用平面曲轴布置，一四缸、二三缸分别共用曲柄相位，相邻曲拐间隔180度，能够满足四缸机常见的点火顺序和往复惯性力平衡要求；平衡块随曲拐一体延伸，用于抵消曲柄销、连杆大头和活塞组件高速回转时产生的离心载荷，降低主轴颈振动。活塞顶部为平顶结构，外圆预留环带区域，可布置气环与油环；活塞销座位于活塞内腔两侧，通过活塞销与连杆小头连接。连杆杆身采用近似工字形截面，在保证抗弯和抗扭刚度的同时控制往复质量；大头为剖分式结构，

　　连杆盖与杆身通过结合面定位，便于装配到曲轴曲柄销上。曲轴主轴颈用于支承在缸体主轴承座内，曲柄销则穿过连杆大头，轴颈之间通过曲柄臂连接，端部轴伸可用于连接飞轮、正时齿轮或动力输出部件。从整机布置看，该总成位于气缸体下部，活塞在气缸套内做上下往复运动，连杆把活塞的直线运动转化为曲轴的旋转运动，再由曲轴后端向外输出转矩。设计校核时需要重点关注活塞在上止点、下止点及最大侧向力位置的间隙，连杆大头在回转过程中与缸体、曲轴平衡块之间的避让空间，以及曲轴轴向窜动量和主轴瓦宽度边界。活塞外径、缸心距、连杆长度、曲柄半径和主轴颈直径共同决定发动机的排量、压缩高度和缸体宽度；曲轴两端轴伸长度、轴承档距和法兰位置则影响正时系统、飞轮壳及变速箱连接界面。模型结构清晰，可用于内燃机原理演示、运动机构教学、缸体概念设计、曲轴动平衡分析以及装配干涉检查，也能作为维修培训中拆解曲柄连杆机构的可视化参考。
