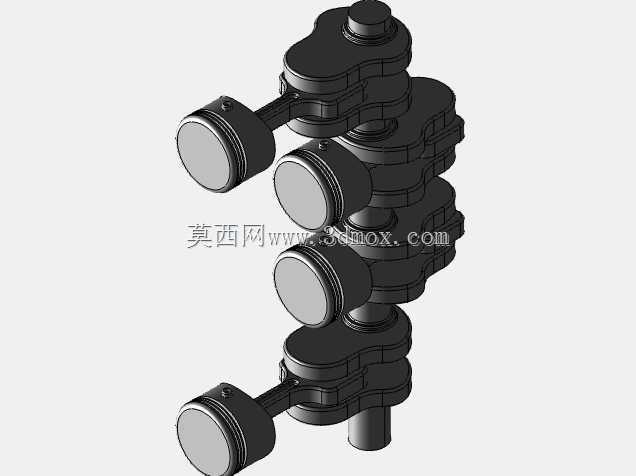

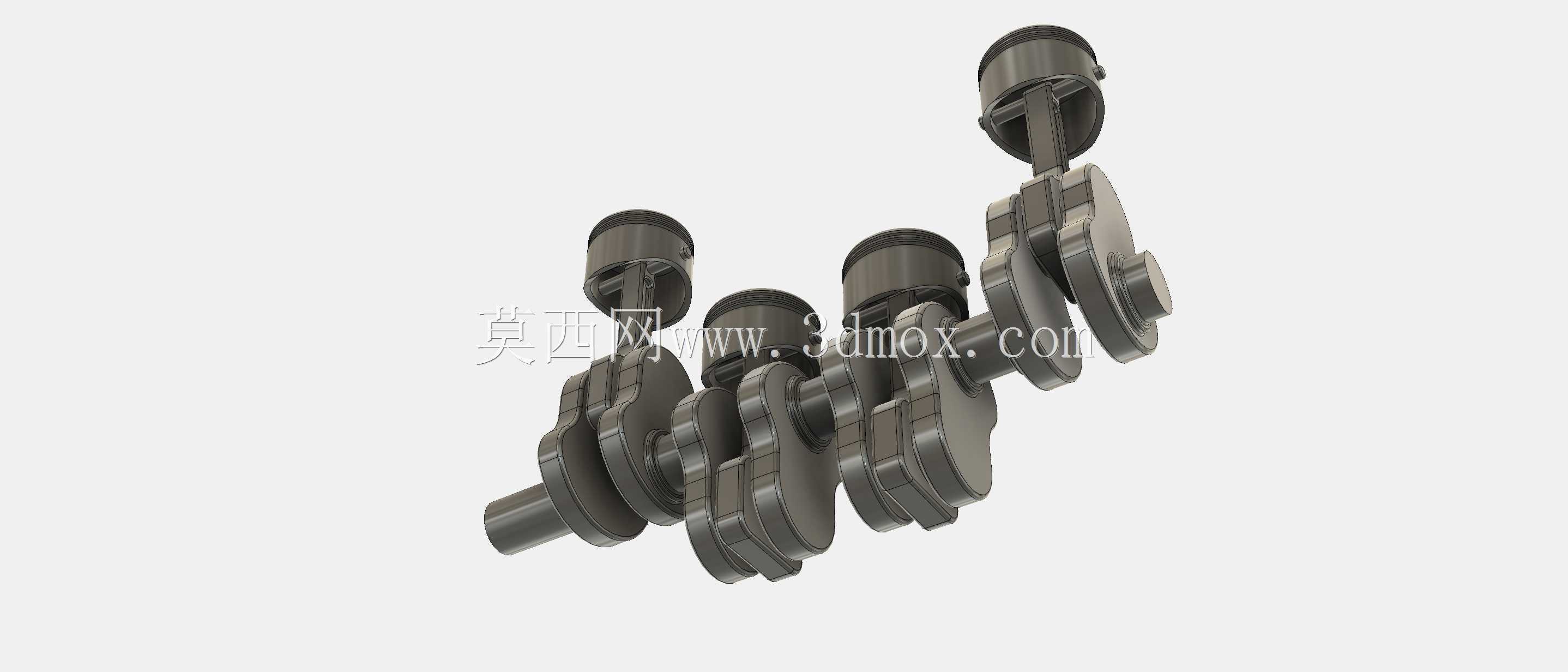

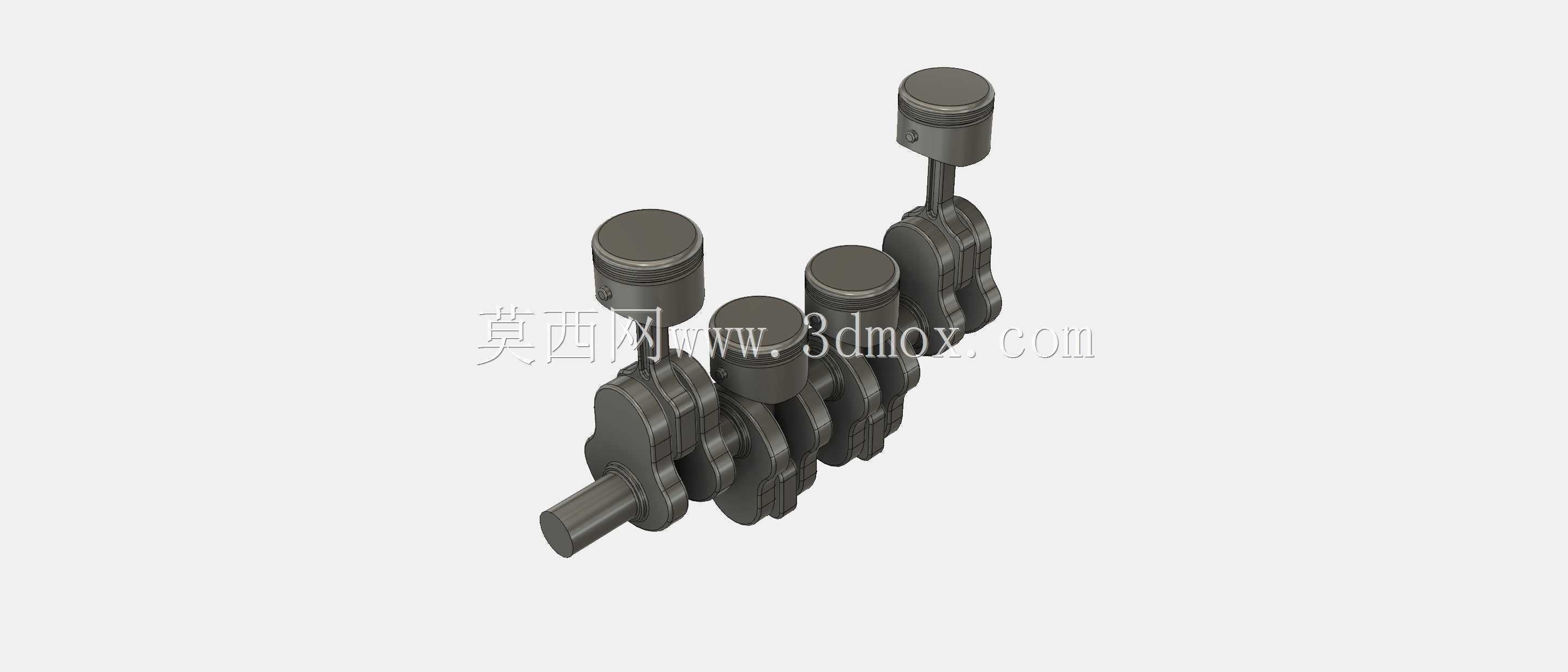

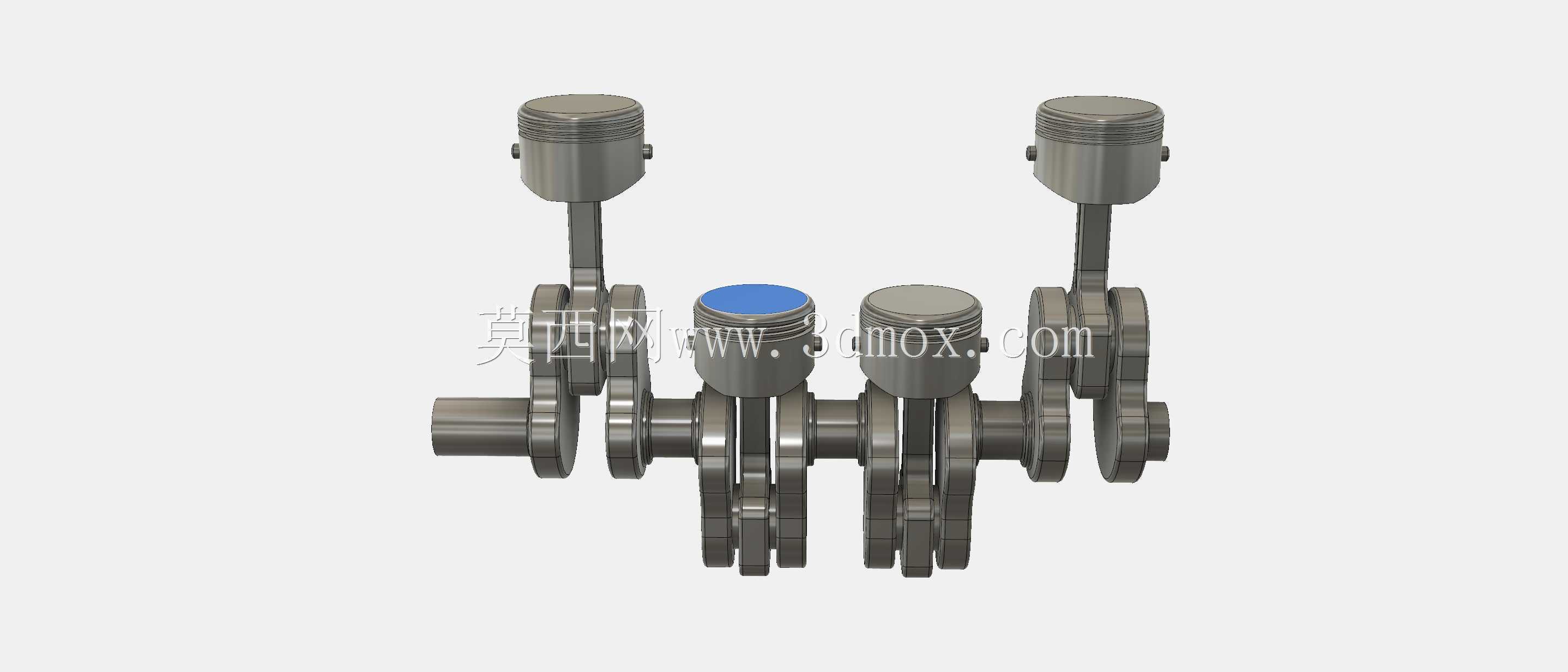

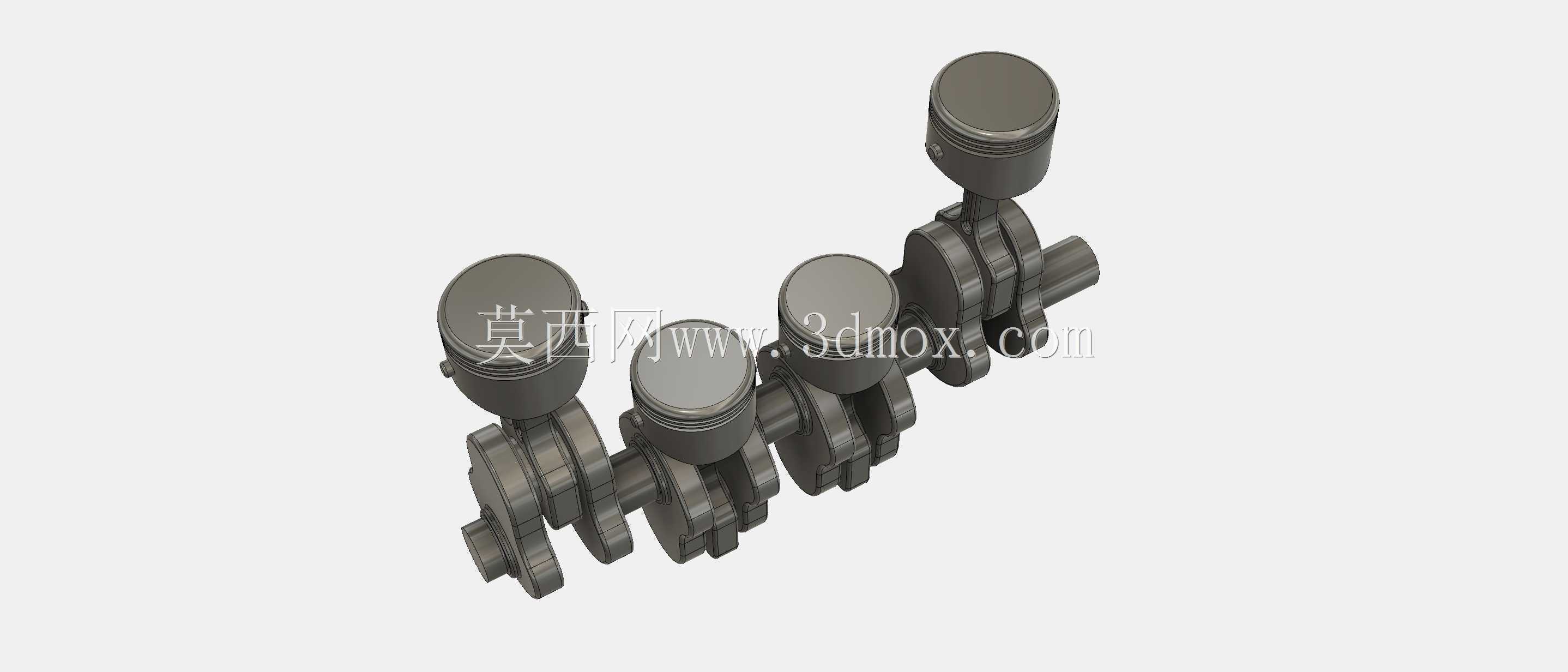

这套曲柄连杆机构面向四缸内燃机的核心运动传递场景,主要承担把活塞往复直线运动转化为曲轴旋转扭矩的任务,常见于乘用车、小型工程机械以及通用动力机组的直列四缸发动机。建模时把活塞、活塞环、活塞销、连杆、连杆轴瓦、曲轴主轴颈、曲柄销和平衡配重作为一个运动整体处理,便于在装配环境中检查发火顺序、相位夹角和各缸运动干涉。
从实际用途看,活塞顶部直接承受燃烧室内燃气压力,经活塞销把载荷传给连杆小头;连杆大头环抱曲柄销,再将力传递到曲轴。曲轴通过主轴颈支承在缸体主轴承座上,两端分别连接前端轮系和飞轮端,因此模型中各轴颈的同轴度、连杆大头侧隙、活塞在下止点时与曲轴平衡块的避让距离都需要重点核对。直列四缸通常采用一四缸、二三缸成对运动的布置,曲柄销相位相差180度,这种布置能让一阶往复惯性力相互抵消,但二阶惯性力仍需通过平衡轴或整机悬置去控制。
结构设计上,活塞裙部保留了导向所需的圆柱面,顶部燃烧室形状与环岸、环槽分区明确;活塞销座向内腔加厚,以承受爆发压力下的局部弯曲。连杆采用工字形截面思路,在减轻往复质量的同时保证杆身刚度,大小头孔中心距决定了活塞行程与压缩高度之间的匹配关系。曲轴部分把主轴颈、曲柄销、曲柄臂和平衡块连成一体,平衡块外形围绕旋转包络面收窄,既照顾动平衡,也避免与缸体下部、机油泵或油底壳发生碰撞。
安装边界方面,活塞外径必须与缸套间隙、热膨胀量和配缸间隙相协调;活塞销与销座、连杆小头之间按浮式或半浮式方案确定配合。连杆大头需要能从气缸孔或缸体下方装入,螺栓凸台不能与缸筒内壁干涉;曲轴轴向定位通常落在某一道主轴承处,前端还要预留油封、正时齿轮或减振皮带轮的安装空间。评审这类总成时,应把静态装配、上下止点位置、曲轴旋转一周的连续运动以及润滑油路走向放在同一场景中检查,这样才能在样机加工前暴露活塞撞阀、连杆碰缸体、平衡块打油底壳等典型问题。
