紧凑型V型双缸动力总成曲柄连杆结构

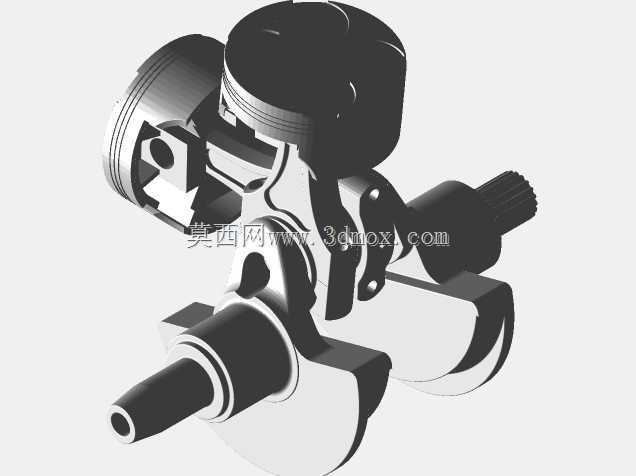

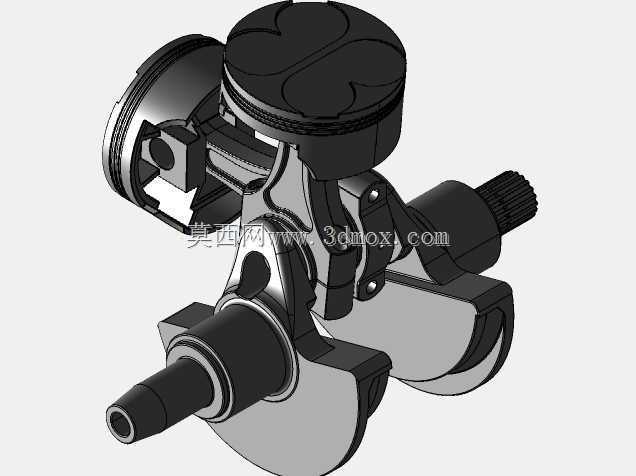

　　这套V型双缸动力核心结构，主要面向小型通用动力设备、轻型代步载具、小型工程机械的动力单元开发场景，区别于传统直列排布的内燃机结构，将两组活塞连杆组件以预设夹角分布在曲轴两侧，在有限的整机布置空间内压缩了动力单元的轴向长度，更适配对安装空间紧凑度要求较高的设备舱布局。从实际功能逻辑来看，整套结构承担内燃机做功行程的动力转换职责：燃烧做功产生的气体压力推动活塞在气缸内做往复直线运动，通过连杆将直线推力传递给曲轴的曲柄销，最终把往复运动转化为曲轴的旋转扭矩向外输出，是内燃机完成能量转换的核心运动组件。设计阶段首先要敲定两组气缸的夹角参数，夹角取值直接决定整机的宽度尺寸、振动特性以及点火间隔均匀度，夹角过小会导致整机宽度接近直列机型，

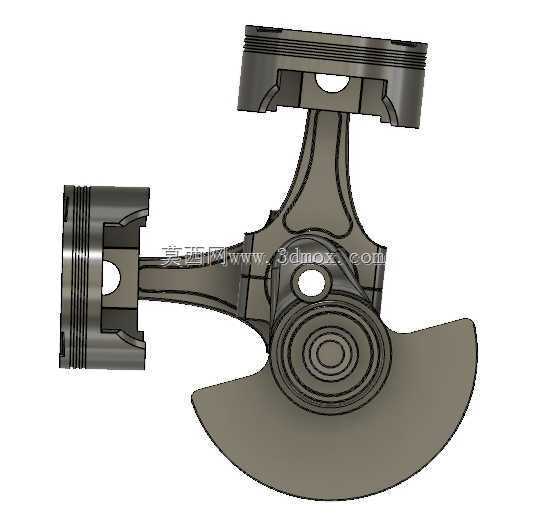

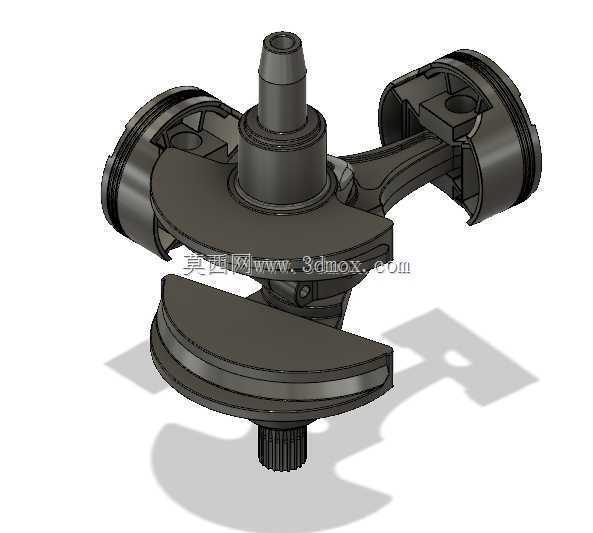

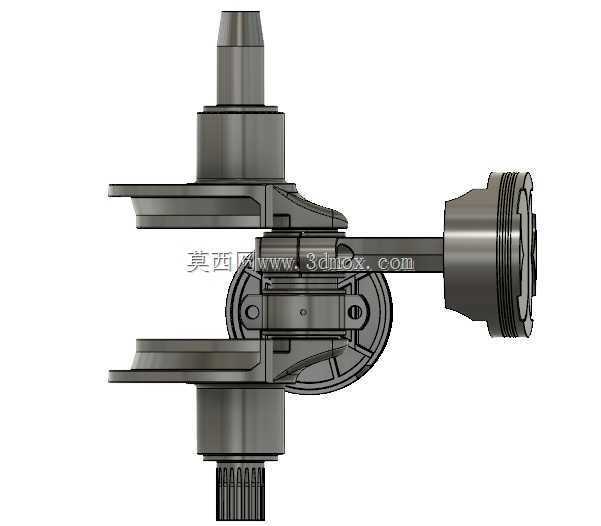

　　失去紧凑排布的优势，夹角过大则会加宽整机横向尺寸，抬升设备安装边界的宽度要求，同时还会改变曲轴的配重平衡逻辑。建模过程中需要重点核对活塞销孔、连杆大小头衬套位、曲柄销配合轴颈、输出端花键轴段的同轴度与配合公差，活塞外圆的型线要预留热膨胀间隙，避免工作温度升高后活塞在缸筒内出现卡滞；连杆大头采用剖分式装配结构，方便与曲柄销完成组装，轴瓦配合面需要标注合适的配合间隙，保障运转时润滑油膜可以稳定形成。曲轴下端的花键输出轴段用于连接负载传动部件，轴段长度、花键模数都要匹配后续传动系统的安装接口，上端的轴颈用于配套正时驱动、冷却风扇等附属部件的安装定位。结构布局上两组活塞的行程轨迹呈V型分布，对应的曲轴曲柄采用错拐配重设计，

　　抵消往复运动产生的一阶二阶惯性力，降低整机运转时的振动幅度，外围安装边界需要预留活塞往复运动的避让空间，同时缸体安装面的定位孔位要和曲柄连杆的运动轨迹完全匹配，避免运动过程中出现运动干涉。这套结构的建模还原了运动组件的装配关系，可直接用于动力单元的干涉校验、运动仿真以及教学演示环节，帮助结构设计人员快速核对V型动力布局的空间占比与装配逻辑，在前期方案选型阶段就能预判整机布置的尺寸约束，减少后续样机试制阶段的结构改动量。
