径向发动机属于多缸围绕中心曲轴呈放射状布置的活塞动力装置,在早期航空动力、小型实验装备、教学演示平台以及特种轻型机械中具有典型应用价值。该结构将五个活塞组件沿同一圆周方向均匀分布,缸体轴线交汇于中心曲柄区域,相比直列或V型布置,能够在较短轴向距离内集成更多工作缸,整机轮廓更接近盘状,空间占用集中。
从实际用途看,这类机构重点用于展示星型发动机的工作原理,也可作为小型动力方案的概念验证对象。五个活塞分别通过连杆与中心曲柄形成运动约束,曲轴旋转时,各缸活塞按相位顺序完成往复运动,进而实现进气、压缩、做功和排气循环。放射布置使多个缸的作用力围绕主轴传递,曲轴受力路径较短,动力输出端附近的结构刚度更容易控制。

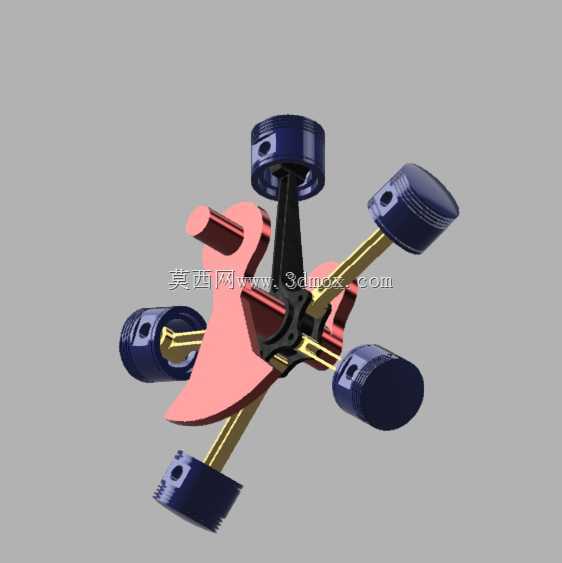

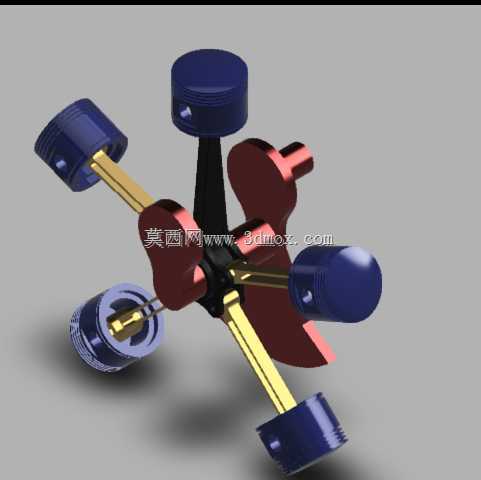

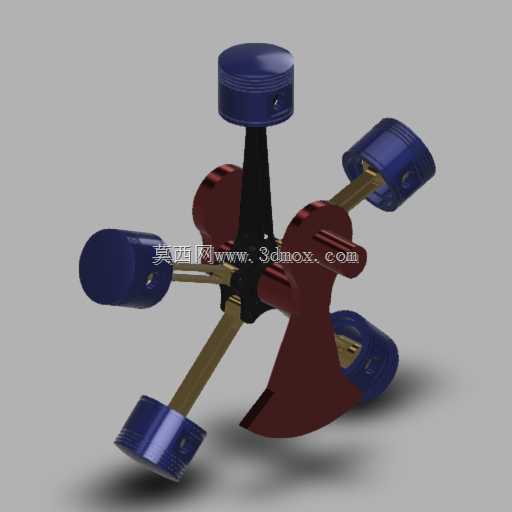

模型中活塞外形采用圆柱承压结构,端部保留活塞环区域的造型特征,便于理解密封环与缸壁配合关系。连杆沿径向连接活塞销与曲柄机构,杆身截面在轻量化与抗弯刚度之间取得平衡;中心曲柄、支承盘和输出连接区域构成主要承力骨架。深红色中心构件承担多组连杆运动交汇与支承作用,外形围绕回转中心展开,既需要避让连杆摆动轨迹,又要保证装配后各运动件之间不发生干涉。
设计思路上,径向布置的关键不只是把缸体排成星形,而是要同步处理曲柄相位、连杆摆角、活塞行程和缸体夹角。五缸均匀分布时,相邻缸之间形成72度周向间隔,这会影响各缸做功间隔与整机运转平顺性。建模时需要先确定曲轴回转中心、活塞销轨迹和连杆长度,再反推各缸在不同转角下的位置关系。若连杆长度过短,活塞侧推和连杆摆角会增大;若缸体距中心过远,整机直径和重量又会上升,因此径向尺寸与运动件长度需要反复校核。
外形尺寸方面,该结构的主要安装边界由五个活塞外端围成的最大回转直径决定,轴向边界则由中心支承盘厚度、活塞轴向长度以及输出端连接尺寸共同限定。安装到机架或试验台时,应在活塞外围预留缸体、散热片或导向套的空间,在中心轴输出侧预留联轴器、飞轮或负载连接位置。支承部位宜围绕中心曲轴设置主轴承支撑,避免单侧悬伸造成弯曲载荷。
对于三维建模从业者而言,该类模型适合练习装配约束、运动包络检查和多零件协同设计。活塞、连杆、曲柄销和中心盘之间既要满足装配关系,也要反映真实运动逻辑;周向阵列不能简单复制而忽略曲柄相位,否则容易出现运动死点或干涉。通过该结构可以直观理解径向发动机紧凑、短轴、多缸集中输出的特点,也能为后续补充缸体、气门、点火和润滑系统提供清晰的基础骨架。
