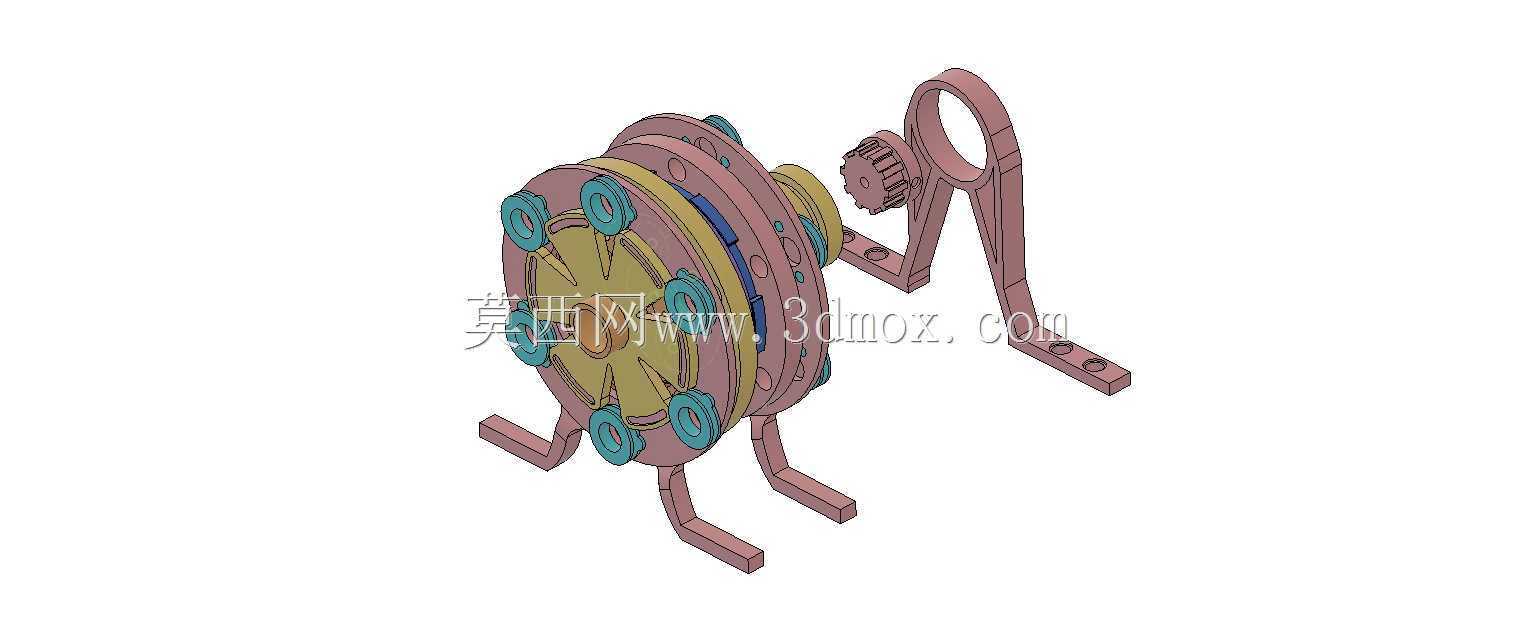

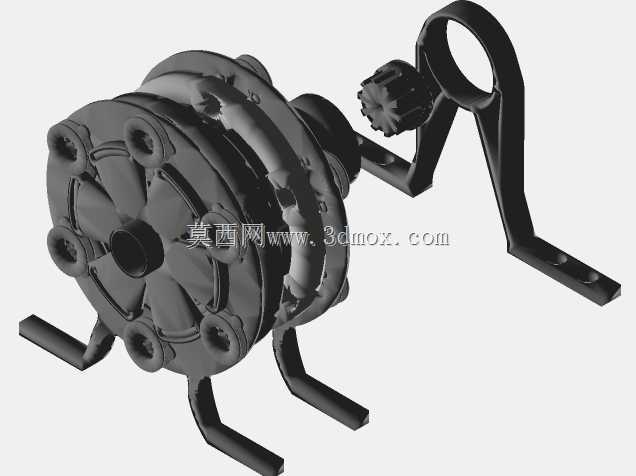

带电磁离合驱动的多级行星变速齿轮箱

　　这套齿轮箱结构面向桌面级3D打印制造场景开发，核心目标是在不依赖高精度金属加工的前提下，实现多挡位传动比的自动切换。整体采用多级行星轮系串联布局，每一级行星架与内齿圈之间通过带永磁体的圆盘构成离合单元，永磁体提供吸合保持力，配合外部电磁阀驱动拨叉完成接合与脱开动作，从而在不同负载工况下选择合适的传动路径。

　　从实际用途看，这类变速机构常用于小型直流电机驱动的实验平台、教学演示装置以及轻量化自动化执行端。直流电机本身转速高、扭矩小，单级减速难以兼顾低速大扭矩与高速响应，多级行星排配合可切换离合器，就能在同一输入轴上输出多组转速扭矩特性。转速反馈由霍尔效应传感器采集，控制端配合Arduino读取电机轴或输出轴的脉冲信号，根据目标转速判断当前挡位是否合适，再驱动相应电磁阀动作，让指定行星排的内齿圈固定或自由旋转，完成传动比切换。

　　设计思路上充分考虑了3D打印工艺的公差特性。齿轮齿侧预留了合理间隙，避免打印层厚与材料收缩导致卡滞；行星轮与销轴之间采用自润滑配合间隙，壳体与端盖通过圆周分布的连接柱定位，保证各级齿轮同轴度。带孔圆盘既作为离合器的吸合面，也通过镂空结构减轻转动惯量，使换挡响应更快。外围支架呈弯折悬臂形态，一端支撑齿轮箱主体，另一端预留安装孔位，可直接固定在底板或设备框架上；侧面拨叉连杆与电磁阀输出端连接，传动路径短、动作直接。

　　安装边界方面，齿轮箱主体为圆盘叠层结构，轴向长度由多级行星排数量决定，径向尺寸受内齿圈外径约束；支架支脚向下展开形成稳定支撑，底部平面为主要安装基准，支脚上的通孔用于穿装紧固件。选型时需关注输入轴与电机轴的对接高度、拨叉行程与电磁阀推力的匹配，以及霍尔传感器与测速磁钢的气隙范围。整体结构把行星减速、电磁离合、转速反馈集成在紧凑壳体内，适合需要多挡位变速的小型机电一体化装置做结构验证与功能演示。
