直齿圆柱传动齿轮结构设计

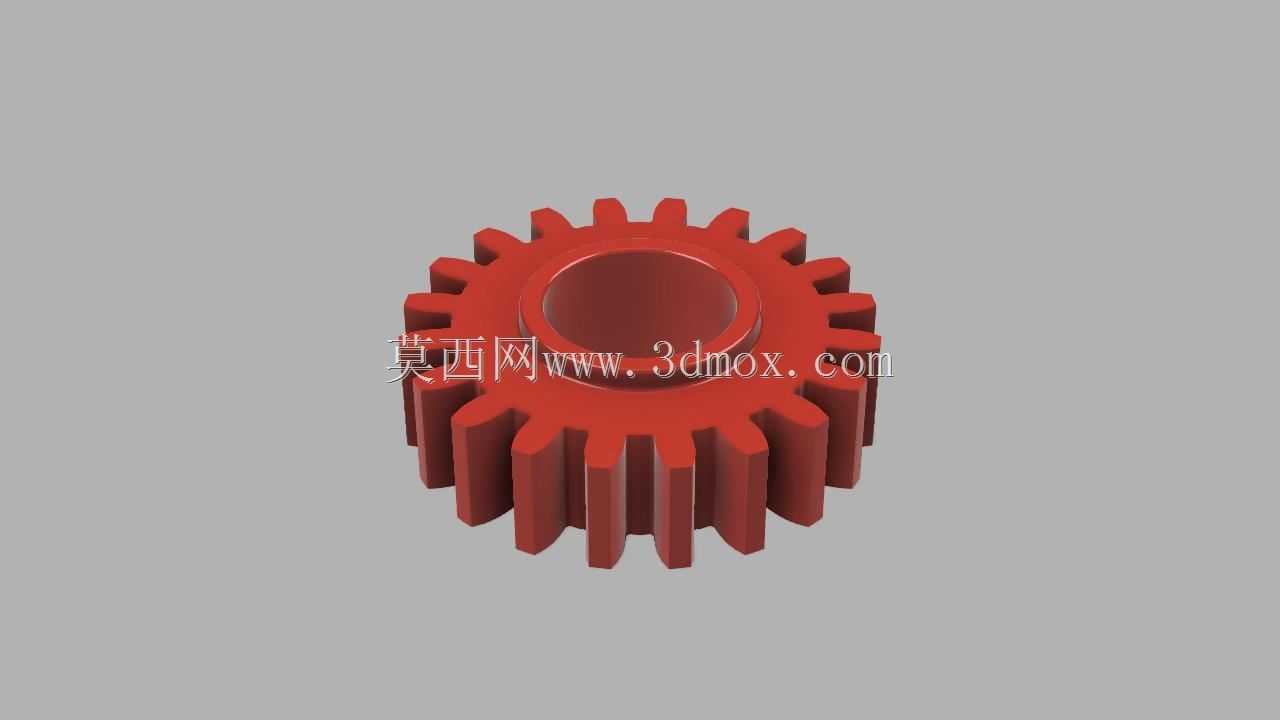

　　该零件为典型直齿圆柱齿轮，整体采用盘式带毂结构，外缘均匀分布二十个直齿，齿形沿轴向贯通，齿顶、齿根过渡规整，中心设置贯通安装孔，轮毂区域相对齿圈加厚，可在传递扭矩时承担轴孔配合带来的局部应力。轮齿两侧端面平齐，齿宽方向尺寸一致，适合在平行轴之间进行定速比动力传递，常见于小型减速机构、调压设备进给单元、教学演示装置以及轻载自动化传动链路中。

　　从实际使用角度看，这类齿轮的核心作用是把一根轴的旋转运动按固定传动比输送到另一根轴，同时通过多齿连续啮合降低瞬时冲击。直齿形式加工与校验都比较直接，啮合接触线平行于齿轮轴线，装配时对轴向窜动不像斜齿轮那样敏感，在低速、轻载、需要便于维护的机构里更容易控制成本。模型中齿顶圆、齿根圆和分度圆之间的比例关系清晰，齿槽宽度与齿厚分布均匀，能够用于检查齿顶是否与配对齿轮齿根发生干涉，也能评估啮合侧隙是否处在合理范围。

　　结构设计上，中心孔是安装边界的关键部位，孔径决定可适配的轴径，孔壁与轮毂外圆之间保留足够壁厚，可避免键连接或过盈配合时轮毂开裂。外圆齿圈与中心轮毂之间形成连续实体过渡，没有额外腹板减重孔，说明该件偏向小尺寸、小模数或承载裕度优先的方案。齿宽不宜孤立确定，需要结合中心孔高度、配对齿轮齿宽以及箱体内轴系间距综合校核；若齿宽过大，轴受弯后容易造成齿向载荷偏载，若齿宽过小，则单齿接触应力上升。

　　建模时应先确定齿数、模数、压力角和齿宽，再由分度圆、齿顶圆、齿根圆建立齿廓阵列。轮齿根部应保留圆滑过渡，不应出现尖锐凹槽，因为热处理或加载后齿根是弯曲疲劳的高发位置。中心安装孔与齿圈外圆需保持同轴，端面与轴线保持垂直，否则装入轴系后会产生径向跳动，影响啮合平稳性。装配校核中还要关注齿轮外径与周边壳体、挡圈、轴承端面的间隙，尤其在多齿轮并排布置时，齿顶圆与相邻零件之间应留出安全距离。

　　该结构可作为传动链布局、干涉检查、运动仿真和加工工艺讨论的基础件，也适合用于直齿轮啮合原理、轴系布置及轻量化改型的工程参考。
