伺服驱动多级行星离合变速传动机构

　　这套多级行星离合变速传动机构面向中小功率动力切换与转速调节场景，可适配小型移动装备、实验台架、低速重载执行端以及需要多挡位传动比切换的机电一体化设备。整套结构围绕行星轮系展开，输入端承接伺服电机输出扭矩，通过带永磁体的圆盘式离合器完成不同传动路线的接合与断开，霍尔效应传感器实时采集直流电机转速信号，配合控制单元判断当前输出轴工况，在负载变化或转速达到阈值时触发离合器动作，让动力在不同行星级之间切换，以此获得多组稳定传动比。

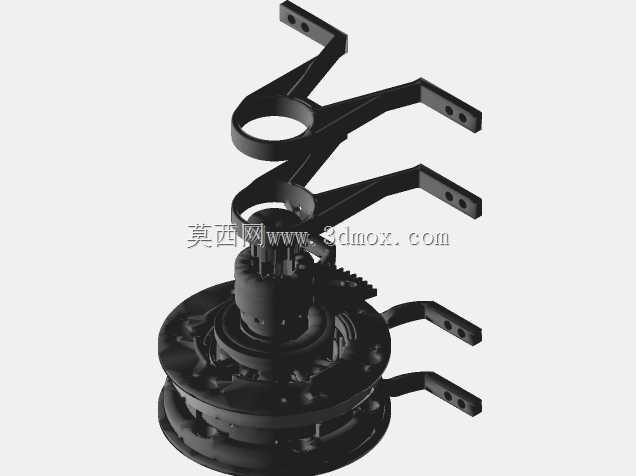

从结构布局来看，多层同轴布置的行星轮盘承担减速与扭矩分流作用，各级齿圈、行星架与太阳轮沿轴向堆叠，在有限径向空间内实现大减速比输出，避免单级齿轮传动带来的体积冗余。

　　离合器摒弃传统电磁铁驱动方案，改用伺服电机作为执行动力，响应过程更平顺，接合位置可控性更强，能够减少电磁铁吸合瞬间的冲击载荷，降低齿轮齿面的撞击磨损。带孔圆盘内嵌永磁体，依靠磁吸力完成摩擦副贴合，孔位同时兼顾减重与装配定位，圆盘端面与摩擦片之间预留合理间隙，脱开状态下不会带转从动侧，减少空程拖滞损耗。

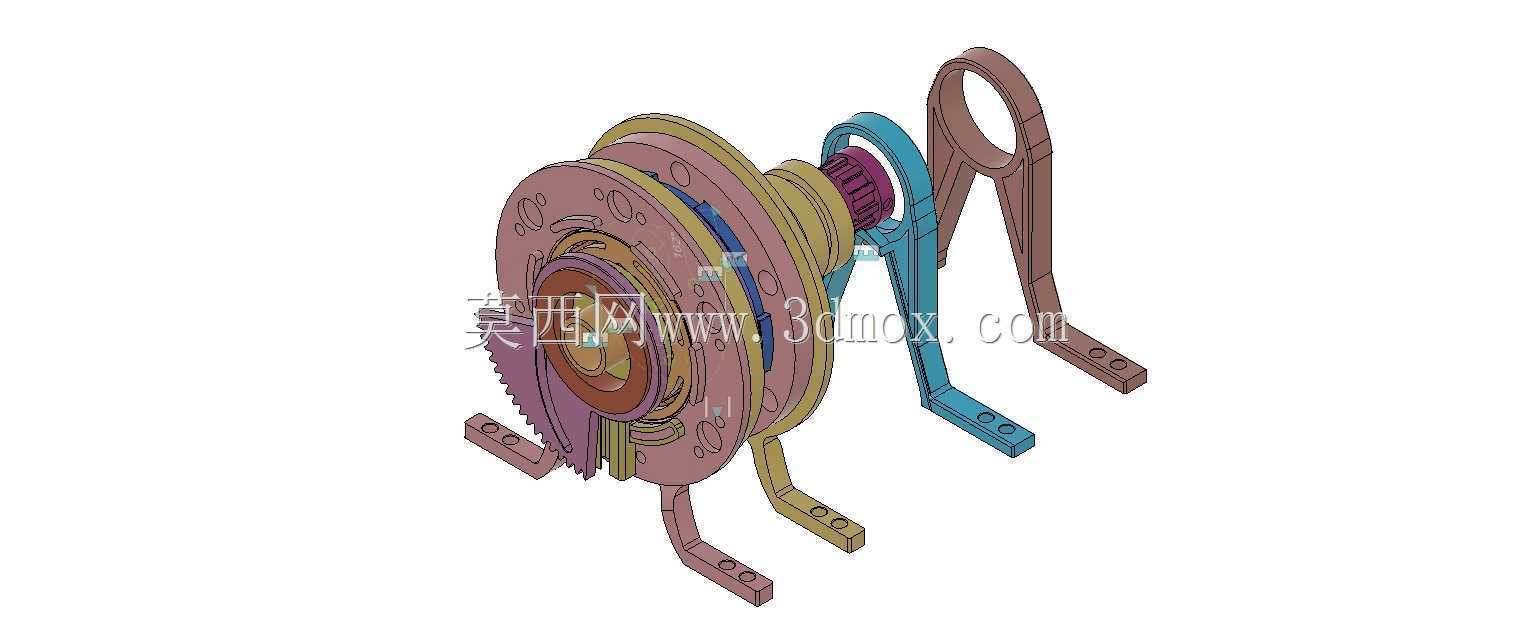

支撑侧采用多组弯折式安装支脚，支脚末端开设长圆形安装孔，可适配不同孔距的机架安装面，安装时允许小幅调整整机同轴度，抵消机架焊接或加工带来的位置误差。支脚沿壳体周向分布，将齿轮啮合产生的径向力直接传递至基础机架，避免壳体悬置受载产生变形。整机轴向轮廓紧凑，输入端预留电机对接法兰位，输出端可外接带轮、

　　链轮或执行摆臂，外围护板覆盖齿轮啮合区域，仅留出散热与走线间隙，防止杂物进入轮系造成卡滞。

设计过程中可进一步优化支脚与壳体的壁厚分布，在保证支撑刚度的前提下削减非受力区域材料重量，降低运动部件整体惯量，从而减小直流驱动电机的启动负载与持续工作电流。轮系润滑腔可在壳体内侧预留油槽，配合低速脂润滑即可满足长期运行需求，传感器走线沿支脚内侧排布固定，避免随转动部件拉扯。整套机构兼顾传动效率、挡位切换灵活性与安装适配性，结构细节完整呈现了行星减速、磁离合、转速反馈与伺服执行的协同逻辑。
