双腔气缸密封钢垫片异形安装结构

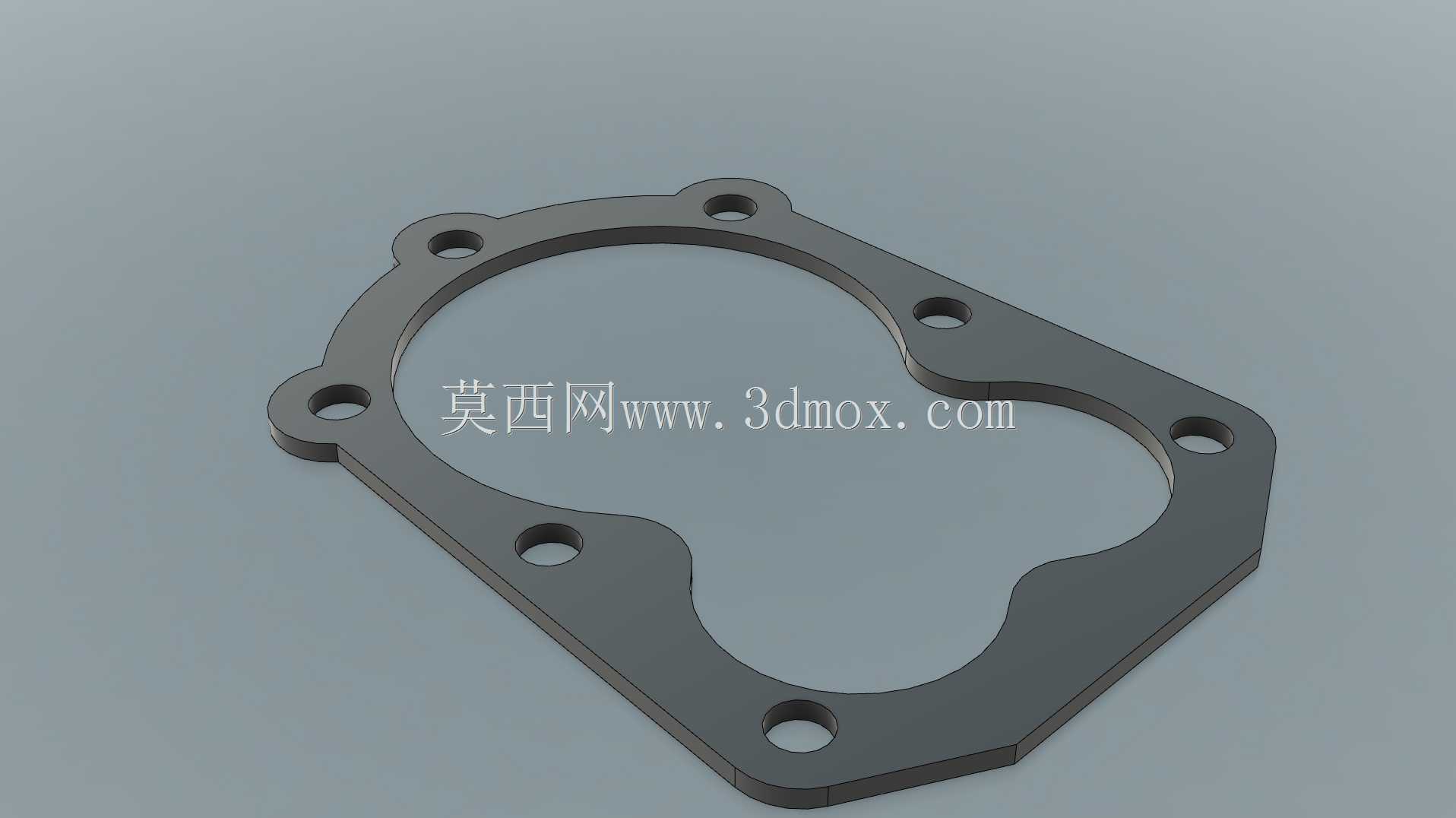

　　这款垫片针对双腔并列式气缸结合面设计，整体轮廓随气缸腔体的8字形布局延展，打破常规圆形密封垫的对称形态，中部内孔完全贴合两个相邻气缸腔的连通轮廓，边缘预留的8个安装孔沿法兰周向均匀分布，孔位间距与缸体、缸盖的螺栓孔坐标完全匹配，装配时可直接对位穿入紧固螺栓，无需额外调整对位角度。

　　从实际使用场景来看，这类垫片多用于小排量并列双缸气动元件、小型内燃机的缸体与缸盖结合面之间，核心作用是填补两个金属结合面微观存在的加工凹凸间隙，阻断气缸工作腔内压缩气体向外泄漏的路径，同时避免缸体、缸盖直接刚性接触，在设备长期运行受振动、热胀冷缩影响时，缓冲结合面之间的微小错位摩擦。

　　选材上采用1/8英寸厚度的钢材加工，相比纸质、石棉材质的密封垫，钢质基体的抗挤压强度更高，在螺栓按规定扭矩锁紧后，不会出现过度压溃、厚度不均的问题，表面可配合耐高温密封涂层，适配气缸工作时反复升温降温的工况，在熔接350工艺的配套加工场景下，钢垫的可焊接性也支持现场局部补焊修整，应对老旧设备结合面出现轻微划痕、凹坑的特殊情况。

　　设计阶段首先要锁定的边界是安装法兰的外轮廓尺寸，所有外边缘都要和缸体法兰的台阶边界留出足够余量，既不能突出法兰外缘影响外围护罩安装，也不能过度内缩导致密封面压合宽度不足。内孔轮廓的走线严格跟随气缸腔的内壁边线，预留出1.5至2毫米的密封压合带宽，带宽过窄会在高压气体冲击下出现密封失效，带宽过大则会挤占气缸腔的有效容积，影响气动元件的输出效率。

　　八个安装孔的孔径比配套紧固螺栓的外径大0.5毫米左右，这个间隙可以抵消缸体、缸盖加工时产生的微小孔位同轴度误差，装配时螺栓能顺利穿入，同时在设备运行受热膨胀时，给垫片留出微小的径向滑移空间，避免热应力拉扯导致垫片变形翘曲。垫片的边角全部做圆角过渡，没有尖锐应力集中点，在压合受力时不会出现边角开裂的问题。

　　建模过程中需要先提取缸体结合面的完整轮廓投影，先绘制出8字形的内密封腔边线，再向外偏移出固定宽度的密封环带，最后按照螺栓孔的分布坐标阵列生成安装通孔，整体为等厚度薄板拉伸特征，结构简洁但所有轮廓尺寸都必须和配对法兰完全匹配，任何一处孔位偏差、轮廓错位都会导致装配时密封面压合不实，运行后出现漏气、压力不足的故障。这类垫片在气动生产线、小型动力设备的维保场景中替换频率较高，标准化的三维模型可以直接导出加工图纸，采用激光切割工艺即可快速批量成型，无需开模，适配小批量定制设备的配套需求。
