摩托车发动机散热气缸体结构设计

　　这款气缸体属于小型内燃动力总成中的核心承压与散热部件，常见于中小排量摩托车、通用汽油机以及轻型代步设备的动力单元中。气缸体直接承担活塞往复运动的导向、燃烧热量导出以及曲轴箱上部密封连接等功能，其结构合理性会直接影响发动机热负荷、磨损寿命和整机装配可靠性。

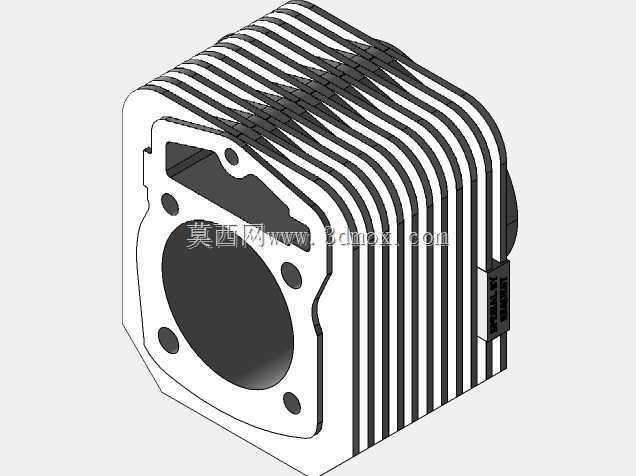

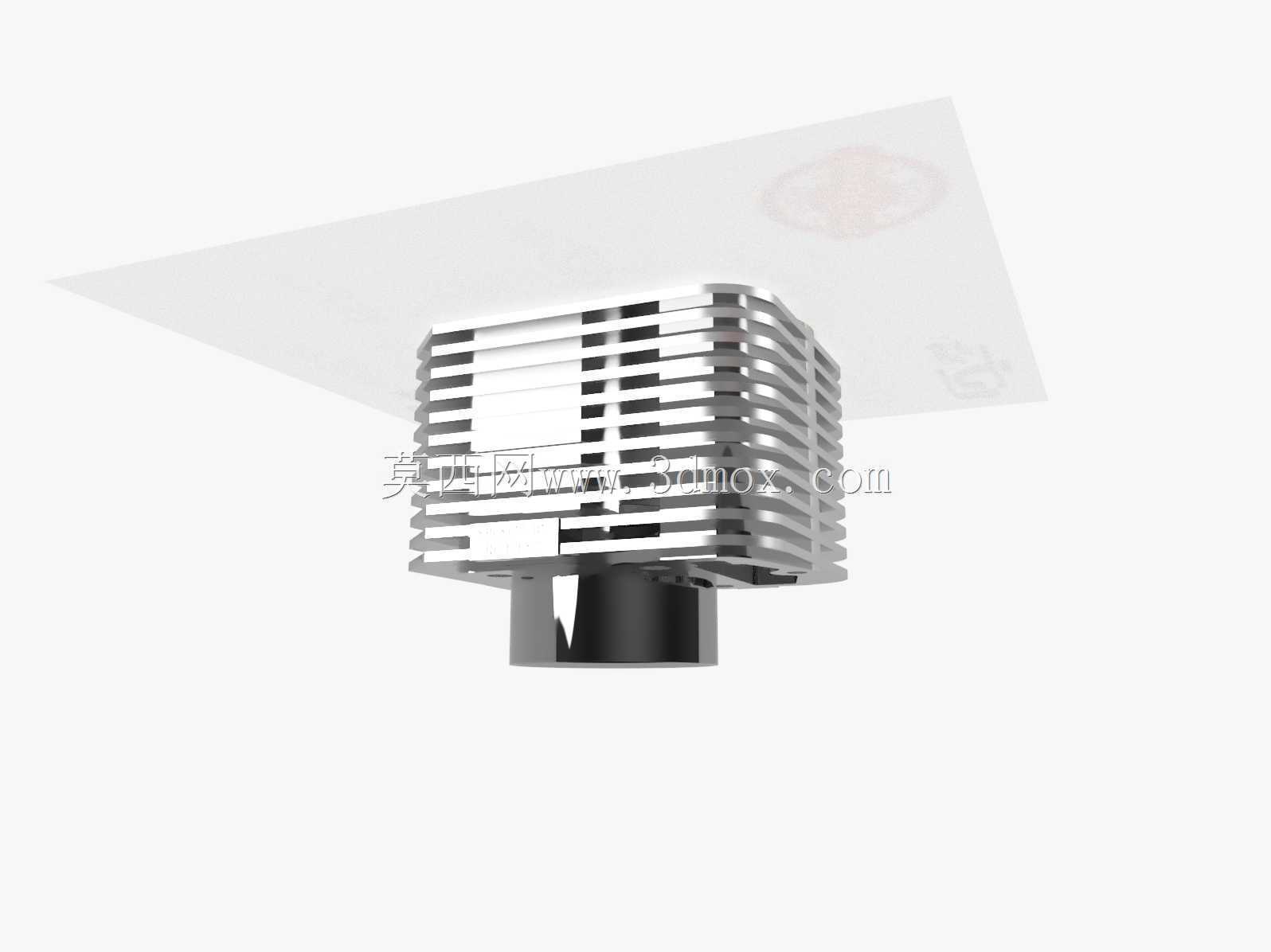

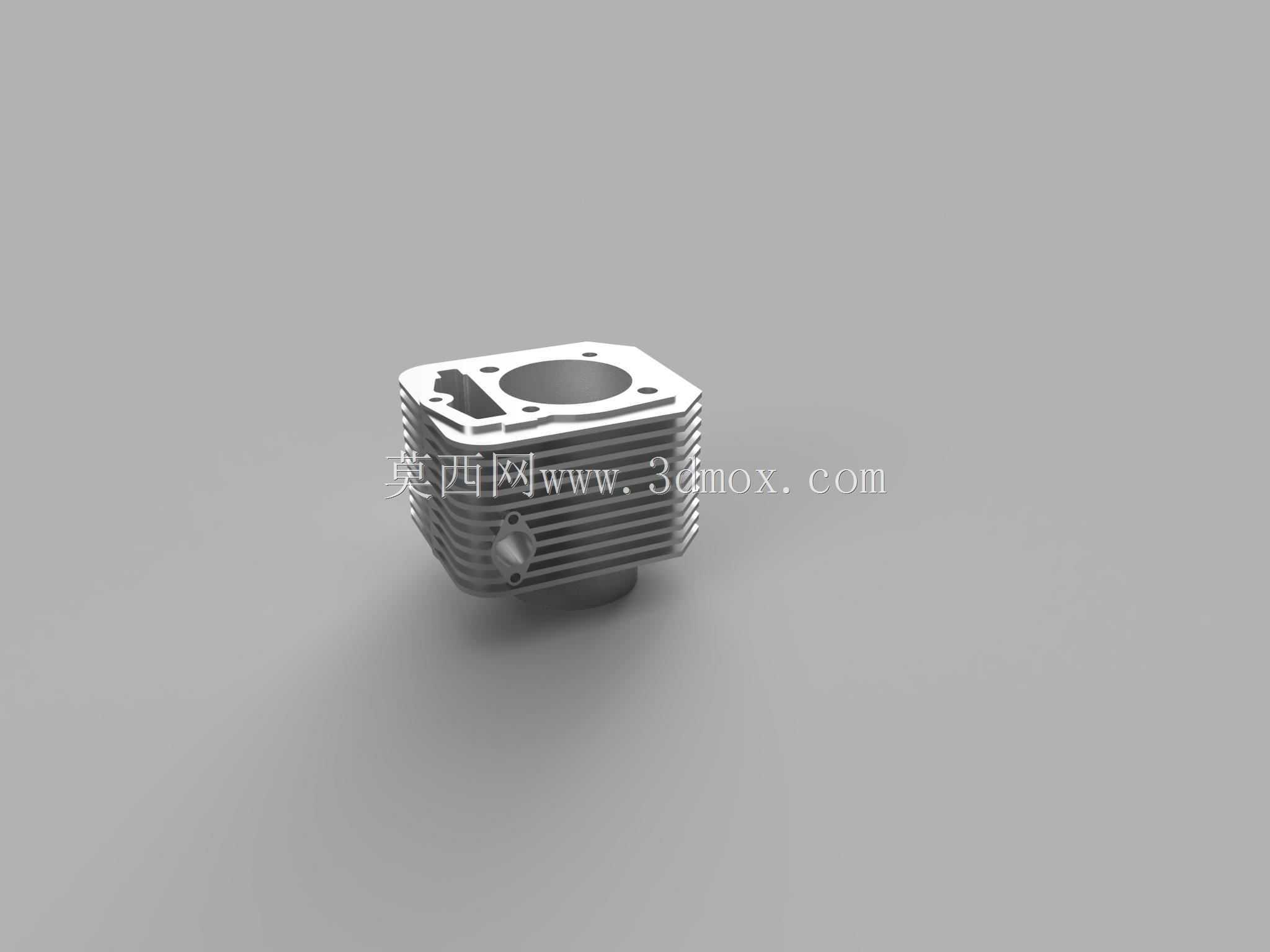

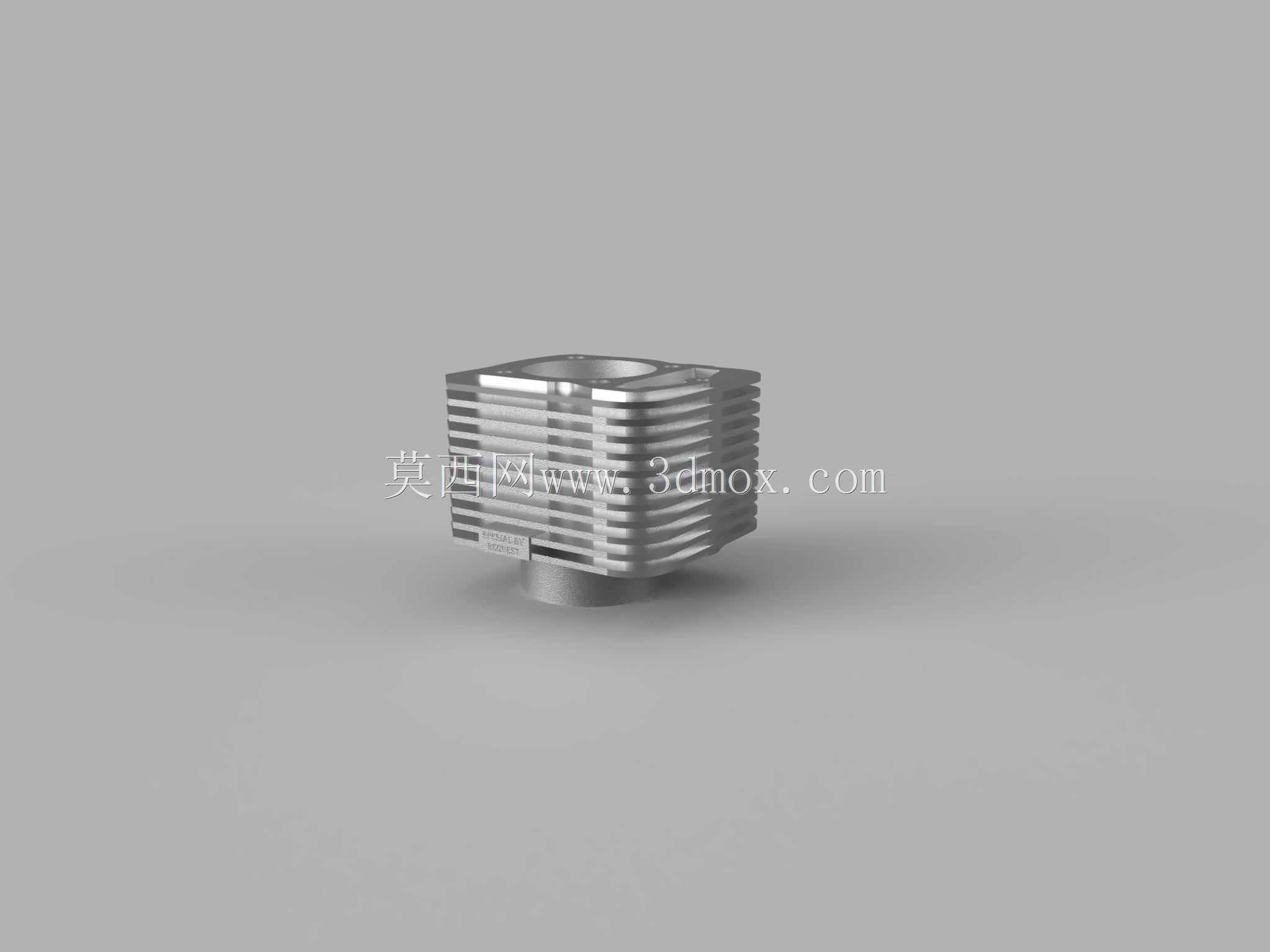

　　从外观结构看，本体外周布置了多层环形散热鳍片，鳍片沿气缸轴向均匀排布，目的是在风冷条件下扩大与空气的接触面积。车辆行驶或冷却气流通过时，热量可从燃烧室周围迅速传递到鳍片表面并被带走，避免缸壁温度过高引起润滑膜失效、活塞膨胀卡滞或爆燃等问题。鳍片间距、厚度和高度并非单纯追求面积最大化：过密会增加气流阻力并容易积尘，过薄则在铸造、振动和热冲击条件下产生变形或断裂风险，因此模型中鳍片采用连续环状加强形式，兼顾散热效率与结构刚度。

　　气缸上部设有与缸盖配合的安装边界，顶面需保证平面度和密封连续性，以便燃烧室压力能够稳定封闭；下部则与曲轴箱或缸体安装座对接，承担定位和支撑作用。缸筒中心轴线与安装基面之间的同轴度、垂直度是建模和加工时必须重点控制的要素，若偏差过大，活塞环与缸壁贴合不良，会导致窜气、烧机油和异常磨损。外部轮廓中的圆角过渡、局部加厚区域以及安装孔位，也反映了铸造工艺和螺栓预紧力分布的实际需求。

　　在三维结构设计时，需要同时考虑活塞行程、缸径、壁厚、散热面积和周边零部件干涉。缸体内部工作表面要求较高尺寸精度和较低粗糙度，外部鳍片则可通过压铸或砂铸成型。安装孔、定位止口和密封面应在装配关系中与缸盖、螺栓、垫片、活塞组件及曲轴箱保持一致；尤其在发动机热态运行时，不同部位温升不均，材料热膨胀会改变配合间隙，因此结构上需要预留合理的热变形空间。

　　该模型适合用于风冷发动机结构拆解、气缸热管理分析、铸造工艺讨论以及摩托车动力部件教学演示。核对外形时，应重点关注鳍片外圆边界、底部安装轮廓、顶部密封面位置和孔系分布，确保在整机布置中不与车架、散热风道、紧固件及周边管路发生干涉。
