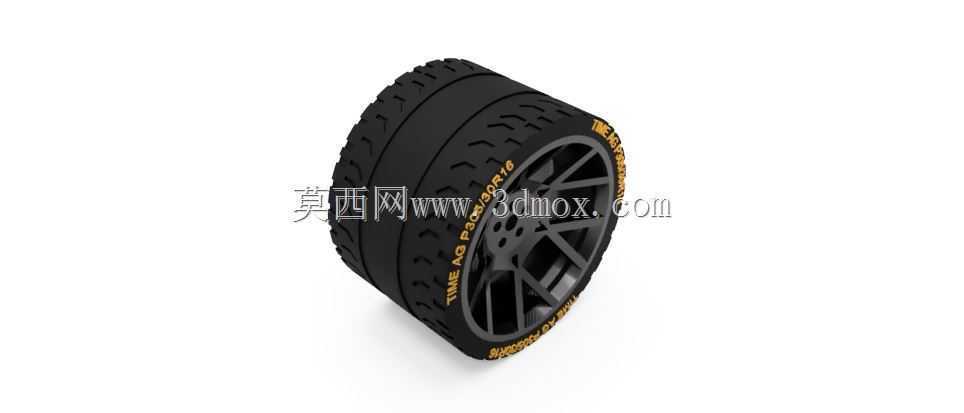

汽车改装款多辐轮辋与越野轮胎总成

　　这套轮辋与轮胎的三维结构，面向乘用车改装、小型越野载具以及轮式移动平台的行走系统开发场景，既可以作为整车总布置阶段的行走部件匹配参考，也能用于轮边空间校核、改装件外观验证以及行走机构的运动干涉检查。实际装车使用时，轮胎承担整车承载、路面冲击缓冲与抓地附着的核心功能，轮辋则作为轮胎的刚性支撑基体，完成与轮毂轴头的定位连接，传递驱动、制动以及转向过程中的全部载荷。设计过程中首先确定轮辋的安装边界：中心孔与轴头定位凸台采用间隙配合，周向布置的螺栓孔分布圆严格对应车型轴头法兰参数，轮辋内侧预留出制动卡钳、防尘罩以及轮速传感器的安装空间，避免转向跳动、悬架全行程压缩时出现部件剐蹭。轮辋部分采用多辐条镂空结构，

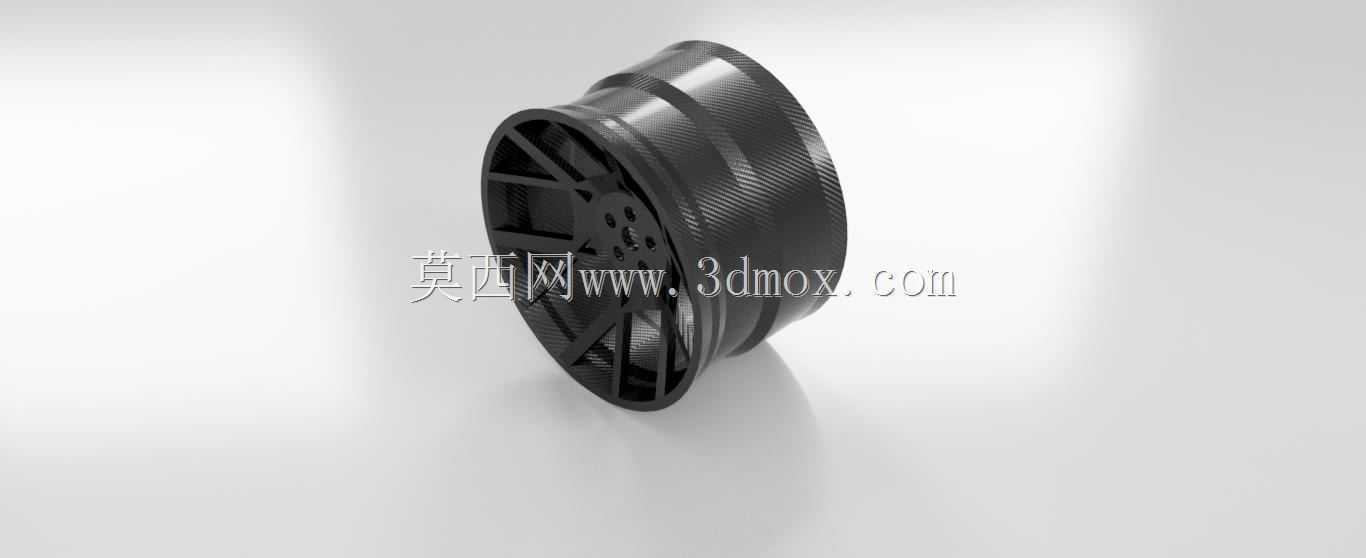

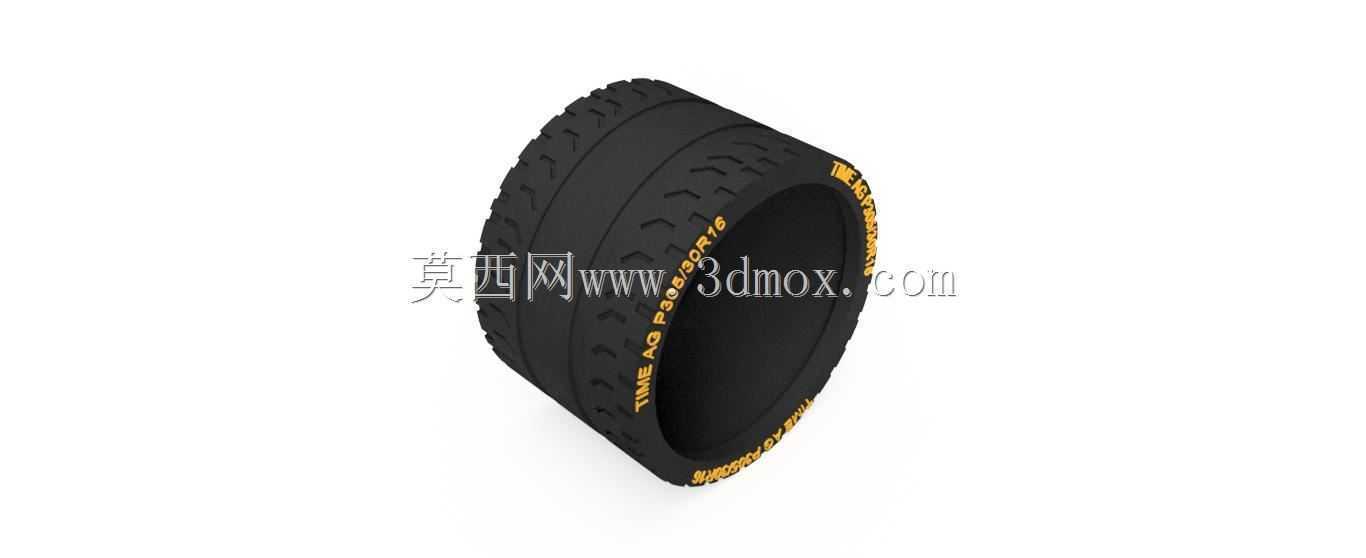

　　辐条造型从中心安装盘向外缘轮唇放射延伸，在保证辐条截面抗弯、抗扭强度的前提下，尽可能削减非承载区域的材料体积，既降低轮下旋转质量，提升悬架响应速度，也为制动系统留出充足的散热气流通道。轮辋外缘的轮唇设置凸起挡边，轮胎充气后胎圈可以牢牢卡入轮辋的胎圈座沟槽，即使在低胎压越野行驶、轮胎受到侧向冲击时，也能避免胎圈脱开引发漏气。轮胎部分采用块状越野胎纹设计，胎面分布交错的花纹块与排水排泥沟槽，在非铺装路面行驶时，花纹块可以嵌入松软路面提升抓地力，沟槽能够快速排出胎面与地面之间的泥沙、积水，避免滑水现象。胎侧标注有规格标识与装饰字符，胎体轮廓按照16x10的断面宽度、轮辋适配尺寸构建，胎侧设置3毫米的偏移余量，装配后轮胎外侧面与轮眉、

　　悬挂摆臂之间保留足够的跳动间隙，防止满载颠簸时轮胎与车身发生摩擦。建模时先通过旋转特征生成轮胎基础胎体，再阵列切割出胎面花纹块，轮辋部分通过草图绘制辐条轮廓后拉伸切除，最后完成胎圈与轮辋配合面的贴合校验，整套结构完整还原了行走部件从安装定位到路面接触的全部工程细节，可直接用于整车装配验证与改装方案的可视化评审。
