NGK ZKR7A-10型车用火花塞

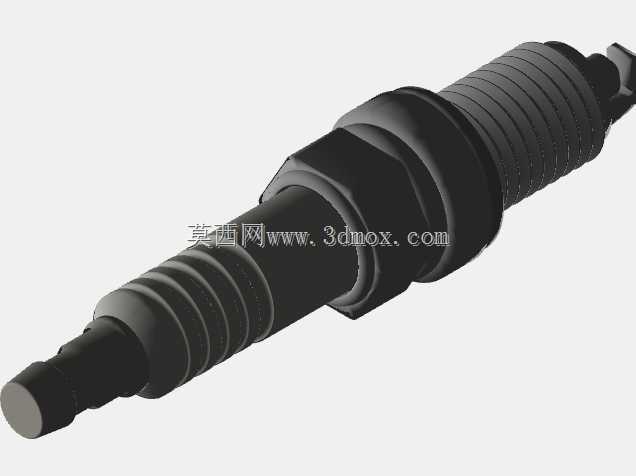

　　火花塞作为汽油发动机点火系统的末端执行部件，核心作用是将高压线圈输出的脉冲高压电引入燃烧室，在电极间隙处击穿空气形成电火花，点燃气缸内压缩后的油气混合气，是决定发动机燃烧效率、怠速稳定性与排放表现的关键易损件。这款适配老款沃克斯豪尔Astra车型ZKR7A-10规格的火花塞，建模时优先还原了装车状态下的全部装配边界特征，可直接用于发动机周边管路布置、缸盖点火系统干涉校验、维修拆装模拟等场景。

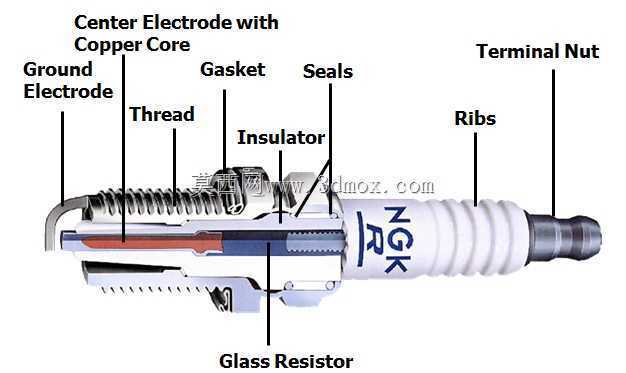

　　从结构分层来看，模型完整复现了火花塞从上到下的四段典型结构：最顶端是冲压成型的金属接线端子，用于卡接点火线圈的高压护套，端子下方的滚花段用于增加接线摩擦力，避免高压接触不良；中段是高温烧结的氧化铝陶瓷绝缘体，表面做出了多道环形伞棱，这些棱边的作用是增加沿面爬电距离，避免缸盖内的油污、水汽在高压下形成表面闪络，陶瓷件的锥面过渡、表面光洁度特征都在模型中有所体现；陶瓷下方是冷轧钢制的六角壳体，六角对边尺寸符合该型号火花塞的标准扳手规格，壳体下方加工有密封垫圈槽，配套的铜质平垫圈在拧紧时被压变形，填充缸盖火花塞孔的接合面间隙，实现燃烧室内的高压密封；最下段是伸入燃烧室的螺纹段，螺纹规格、旋合长度严格对应缸盖的安装孔深度，螺纹末端露出侧电极，中心电极从陶瓷端头伸出，两者之间保留规定的点火间隙。

　　建模过程中对装配相关的尺寸边界做了重点把控：螺纹段的公称直径、有效旋合长度直接决定火花塞能否顺利拧入缸盖，若旋合长度过长，电极会过度伸入燃烧室，可能和活塞上行顶面发生碰撞；若旋合长度过短，电极凹在螺纹孔内，会导致点火火焰核传播受阻，混合气燃烧速度变慢。六角壳体的外径尺寸决定了火花塞套筒的操作空间，在紧凑型发动机缸盖布局里，周边的进排气歧管、喷油嘴、线束支架都要和六角段预留足够的扳手避让空间，这也是整机三维布置时经常需要校验的干涉点。陶瓷绝缘体的最大外径、上端接线端子的高度，则对应点火线圈胶套的插拔行程，布置气门室盖装饰罩时要保证罩体内壁和端子之间留有安全间隙，避免长期震动摩擦损坏高压绝缘件。

　　实际维修与选型场景中，这类火花塞模型还可用于制作拆装教学演示动画，展示拧紧扭矩作用下密封垫圈的压缩变形过程，说明不同热值火花塞的伸入燃烧室位置差异对散热路径的影响：壳体螺纹段直接和缸盖铝基体接触，把电极吸收的燃烧热量传导给缸盖冷却系统，陶瓷体则阻断高压电向壳体短路，各段结构的功能特征在模型中都得到了清晰还原，能够为点火系统匹配、缸盖结构设计、维修工装开发提供可靠的三维参照。
