业余火箭栅格舵制导结构件

　　栅格舵是一种由众多薄格壁按规则阵列排布构成的升力控制面，和传统单片平板舵面相比，它把连续的大翼面分割成大量小尺寸通道，气流在每个菱形或方形格腔内完成折转并产生法向力。这类结构最早在弹道式飞行器的着陆回收段被大量采用，核心价值在于：在舵面弦长很短、翼展受限的前提下，仍能获得较大的升力系数，同时铰链力矩小，对舵机扭矩要求低，非常适合箭体直径小、尾部安装空间紧张、控制功率有限的业余探空火箭。

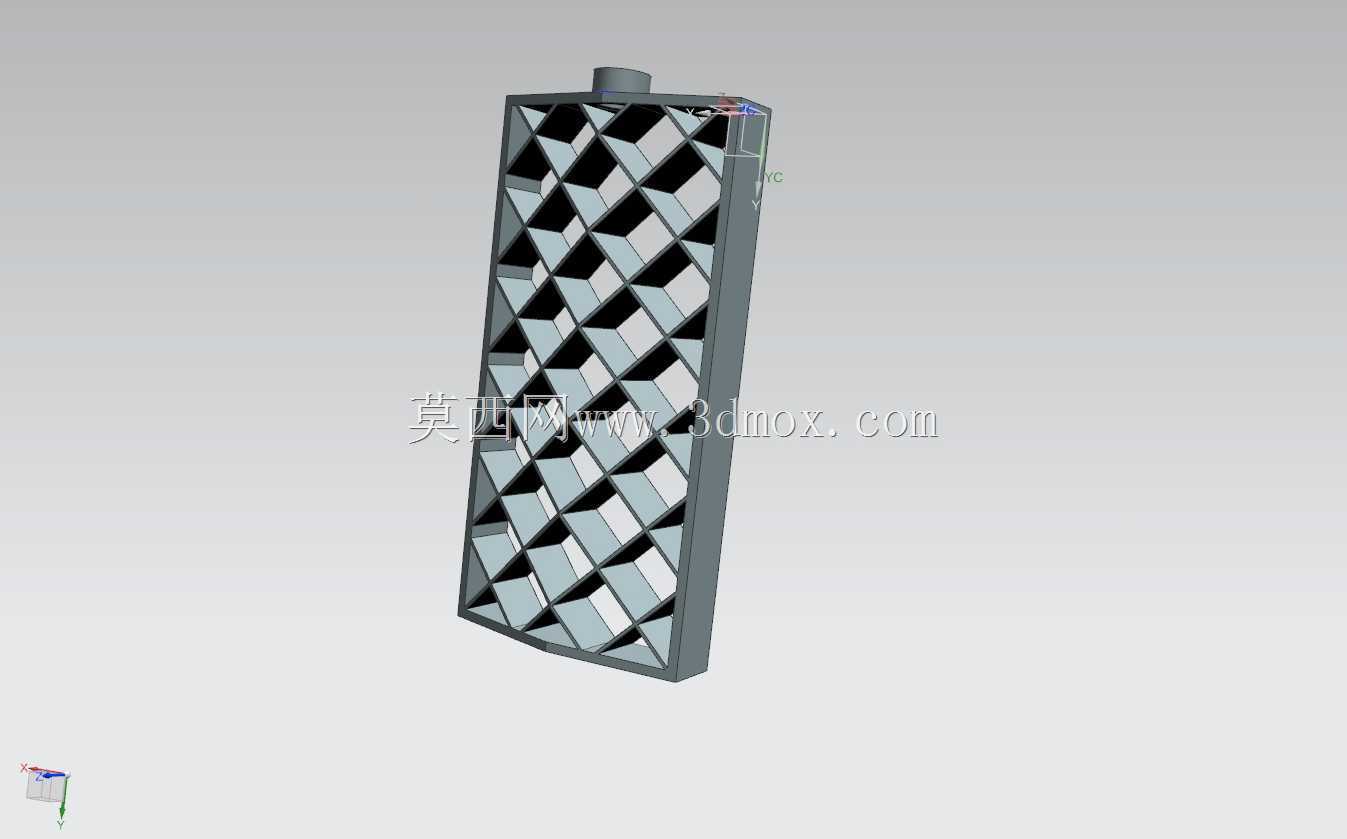

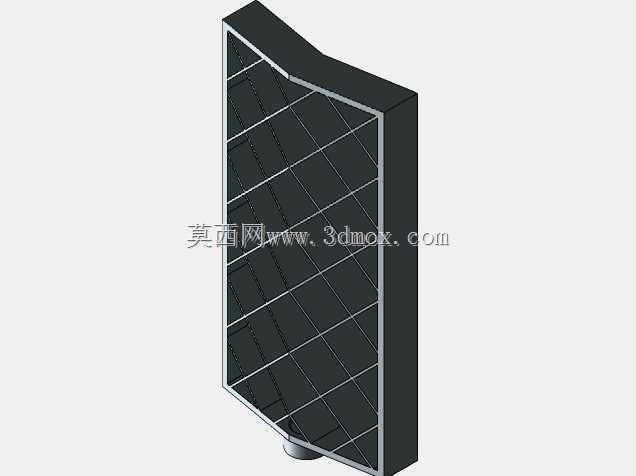

　　这套三维结构件围绕箭体尾部安装边界展开，整体呈竖立的长方形板状，外轮廓为带厚度的承力边框，内部由两组交错倾斜的薄壁肋条交叉，形成连续的菱形栅格。边框采用等厚实体壁，承担栅格翼根部的弯矩与剪力，所有内部肋条在交叉点处彼此连接，把气动载荷分散到多条传力路径上，避免单根肋条独立受力。板体顶端保留了一个圆柱形凸台，这是栅格舵与箭体铰接、折叠展开或转轴连接的接口位置，建模时需要保证凸台轴线与舵面旋转轴重合，凸台外径、高度以及与边框的过渡圆角都要和箭体上的支座匹配。

　　从实际使用场景看，业余火箭在主动段飞行时，栅格舵通常紧贴箭体侧壁折叠，以减小发射筒或发射轨内的包络尺寸，降低上升段阻力；当火箭越过顶点进入回收段，尤其是在发动机点火反推、悬停或垂直着陆阶段，栅格舵绕根部转轴展开，锁定在与箭体纵轴垂直的工作位置。此时四片栅格舵分别布置在尾段四个象限，每片舵面独立偏转，通过差动实现滚转控制，通过同向偏转实现俯仰与偏航修正。由于栅格翼的气动压心离铰链轴线较近，小扭矩舵机就能驱动整片舵面，这对供电紧张、结构重量敏感的小型火箭尤为关键。

　　建模过程中，栅格的排布遵循几个工程约束。其一是格腔宽高比，菱形格的对角线尺寸决定了单个通道的气动效率与结构重量：格腔过大，壁板数量少、重量轻，但升力线斜率下降，且高速下格壁容易颤振；格腔过小，壁板密集、刚度好，但摩擦阻力增大，焊接或粘接工时上升。模型中采用均匀交错的菱形阵列，相邻肋条夹角一致，保证每一列格腔的进气条件相同，气动载荷沿翼展方向分布对称。其二是边框与肋条的厚度协调，边框作为主承力件厚度大于内部肋条，肋条厚度在满足抗弯的前提下取最小值，并在与边框交接处保留小圆角，缓解三维打印或机加工时的应力集中。其三是根部凸台的加强，凸台周围的边框局部加厚，使转轴反力能够平滑扩散到两侧边框，而不是集中在凸台根部的小区域。

　　外形尺寸与安装边界方面，栅格舵的高度方向对应箭体纵轴，宽度方向对应翼展方向，厚度方向为气流弦长。安装时四片舵面展开后，相邻舵面的边框之间要预留足够间隙，避免在最大偏转角时互相干涉；折叠状态下，舵面外表面不能超出箭体外径包络，凸台与箭体支座的配合面要留出轴承或衬套的安装空间。转轴孔、锁紧销孔以及舵机摇臂连接点，都需要在凸台或边框下端预留出实体区域，避免在薄壁栅格区直接开孔。对于采用三维打印成型的方案，肋条交叉节点要保证最小壁厚满足打印分辨率，边框与凸台建议打印方向沿转轴轴线，以提高层间结合强度；对于采用金属机加工或激光焊接的方案，内部肋条可拆分为两组斜向肋片，切割后在工装中定位拼焊，最后整体修形边框。

　　在制导功能上，栅格舵的小弦长特性使其在跨音速和超音速段仍能保持稳定的控制效率，不像大面积平板舵那样在箭体直径受限时难以布置。业余火箭应用中，它配合飞控的姿态解算，把陀螺仪与加速度计反馈的姿态角偏差转化为四片舵面的偏转角指令，在回收下降段持续修正风扰与推力偏心，使箭体保持竖直姿态。结构设计时还要考虑回收冲击，栅格舵展开锁定机构要能承受开舵瞬间的动载，边框下缘与箭体之间的限位面要承受舵面最大偏转时的止挡力。整体模型把承力边框、阵列栅格、根部转轴凸台三部分整合为一体，既体现了栅格翼特有的蜂窝状气动外形，也保留了与箭体、舵机、锁紧机构对接所需的全部结构接口，可直接用于尾段布局校核、舵机选型扭矩核算以及折叠展开机构的干涉检查。
