直列四缸发动机曲柄活塞连杆总成

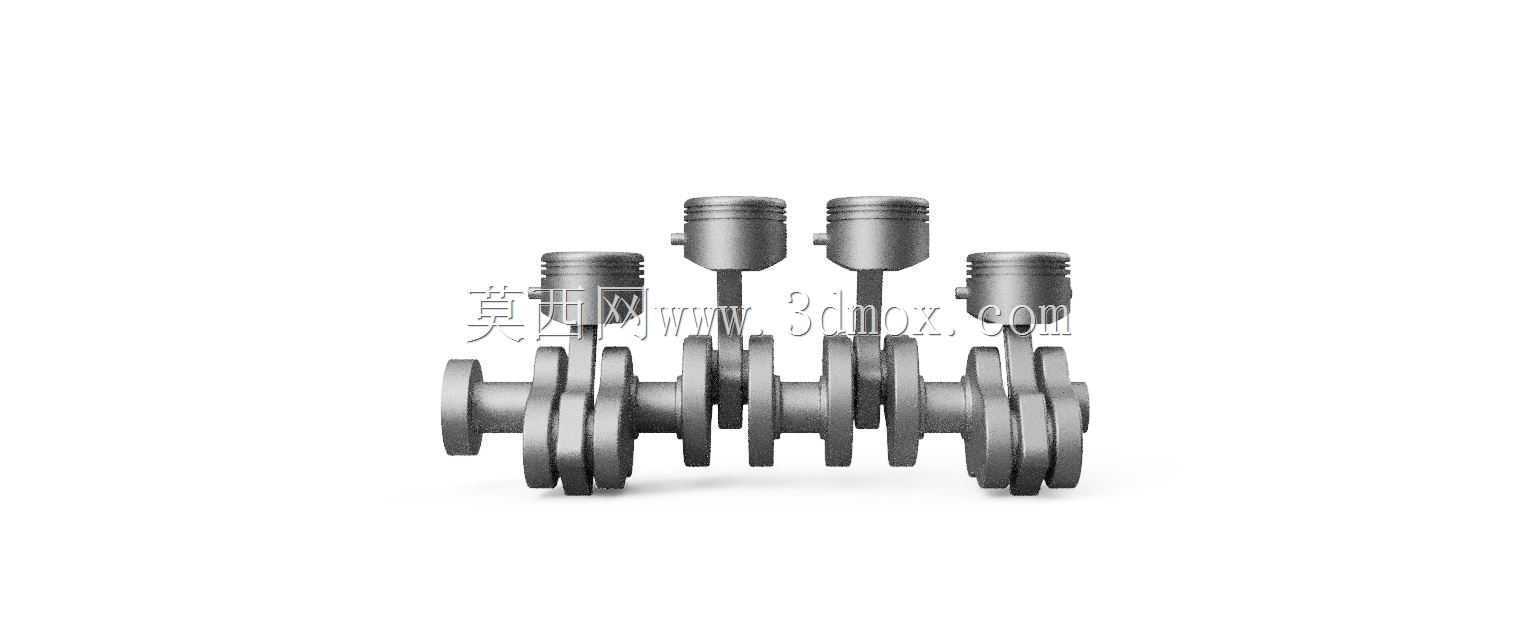

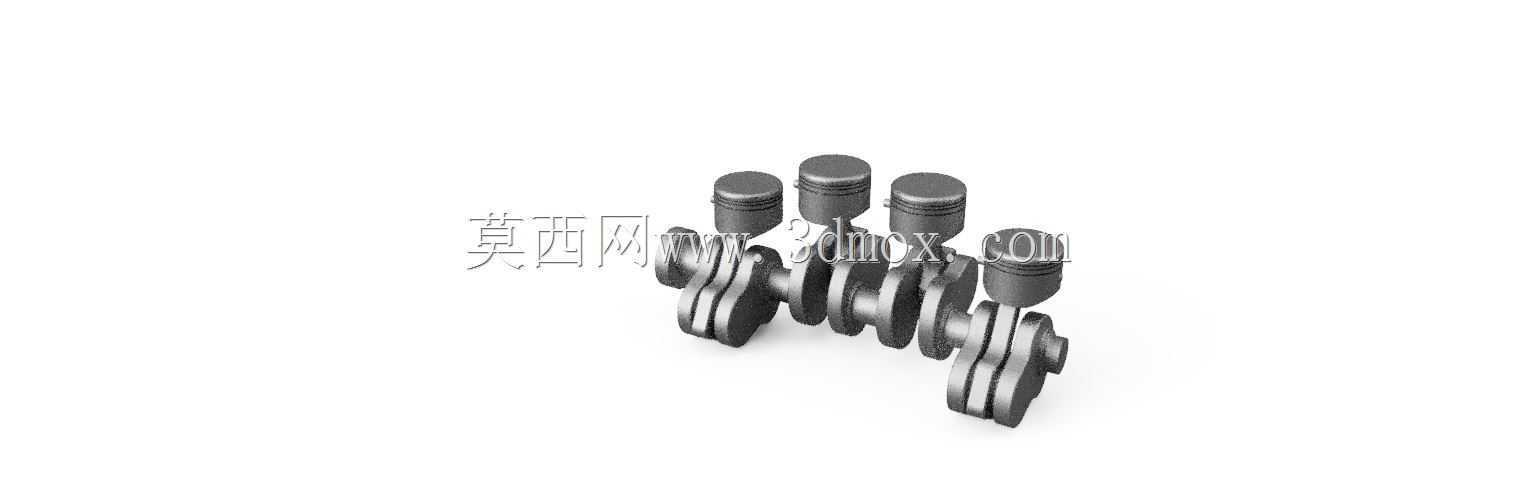

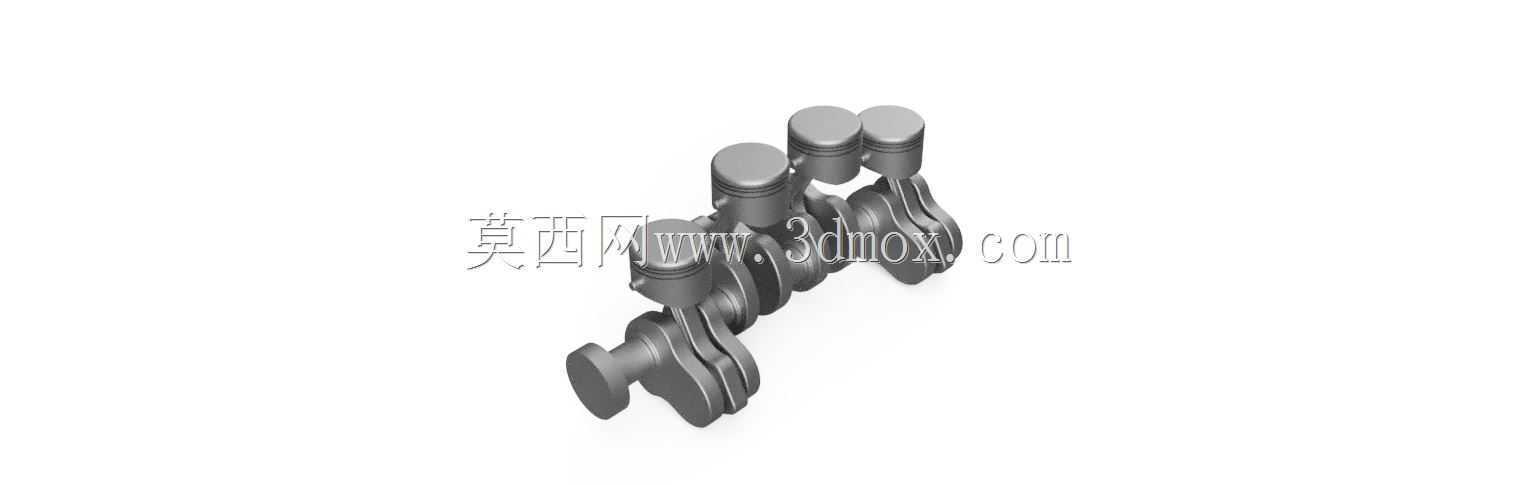

　　这套直列四缸发动机曲柄连杆机构三维数模，完整呈现了曲轴、四个活塞、连杆及对应活塞销的装配关系，是往复式内燃机核心运动部件的典型结构。建模时先依据四缸机发火顺序确定曲柄销相位，四个曲拐按平面曲轴布置，相邻曲拐间隔180度，保证一四缸、二三缸分别同步运动，使一阶往复惯性力可通过自身结构平衡，整机振动控制更平稳。

　　从实际装机场景看，该类机构广泛用于乘用车、轻型商用车及小型工程机械动力单元，活塞在气缸内做往复直线运动，通过连杆将燃烧做功的直线推力转化为曲轴的旋转扭矩，最终向外输出动力。数模中活塞顶部轮廓、环槽位置、连杆大头剖分结构、曲轴主轴颈与连杆轴颈的过渡圆角均按工程装配关系搭建，可直接用于运动干涉检查、配气机构匹配校核以及教学演示。

　　结构设计层面，曲轴采用整体锻造式布局思路，主轴颈用于支撑在缸体主轴承座内，连杆轴颈与连杆大头轴承配合，曲柄臂兼顾配重与刚度；连杆为工字形截面杆身，小头通过活塞销连接活塞，大头采用剖分式结构便于装配到曲轴上。活塞外圆与气缸壁保留设计间隙，裙部导向面承受侧推力，环槽用于安装气环与油环，实现燃烧室密封和机油刮除。

　　安装边界上，曲轴轴向通过主轴瓦与止推结构限定窜动量，连杆大头随曲轴旋转形成的回转包络面需与缸体曲轴箱内壁保留安全间隙，活塞在上止点、下止点位置时不得与气门、缸盖发生碰撞。数模可用于拆解运动仿真，直观展示四个活塞交替上下、曲轴连续回转的工作过程，也能为缸体、缸盖、润滑系统的配套设计提供运动部件空间参照，帮助结构工程师核对平衡重轮廓、连杆运动轨迹与周边壳体的间隙是否满足设计要求。
