麦克纳姆全向移动轮辊轮结构设计

　　麦克纳姆轮常见于仓储AGV、重载转运平台、窄通道作业车以及需要精确定位的自动化移动底盘。它的核心价值不在于普通滚动行进，而在于通过多轮速度与转向的组合，让车体实现横移、斜行、原地回转和小半径姿态调整。现场通道宽度受限、工位对接要求高、设备需要贴着货架或机床边缘移动时，这种轮系比传统转向轮更有优势。

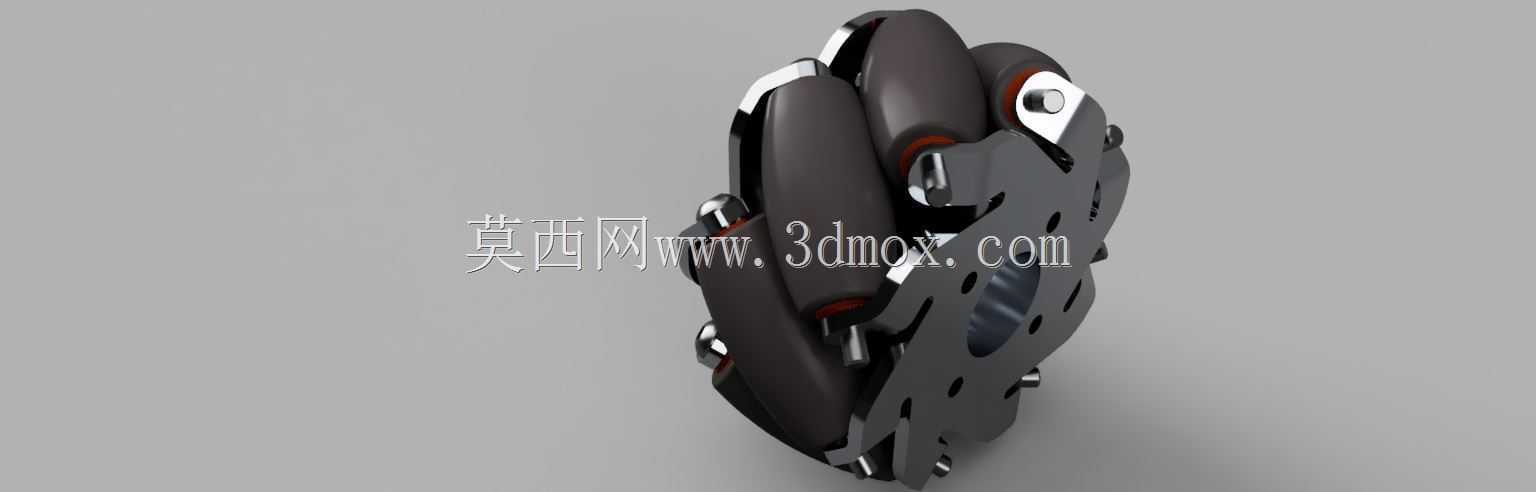

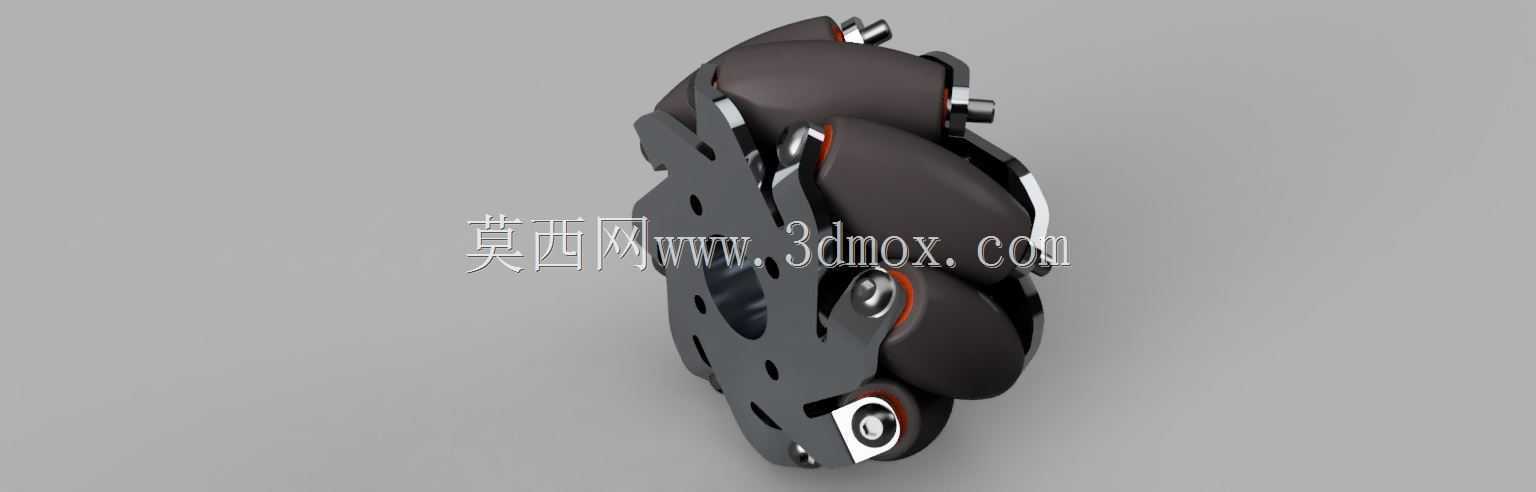

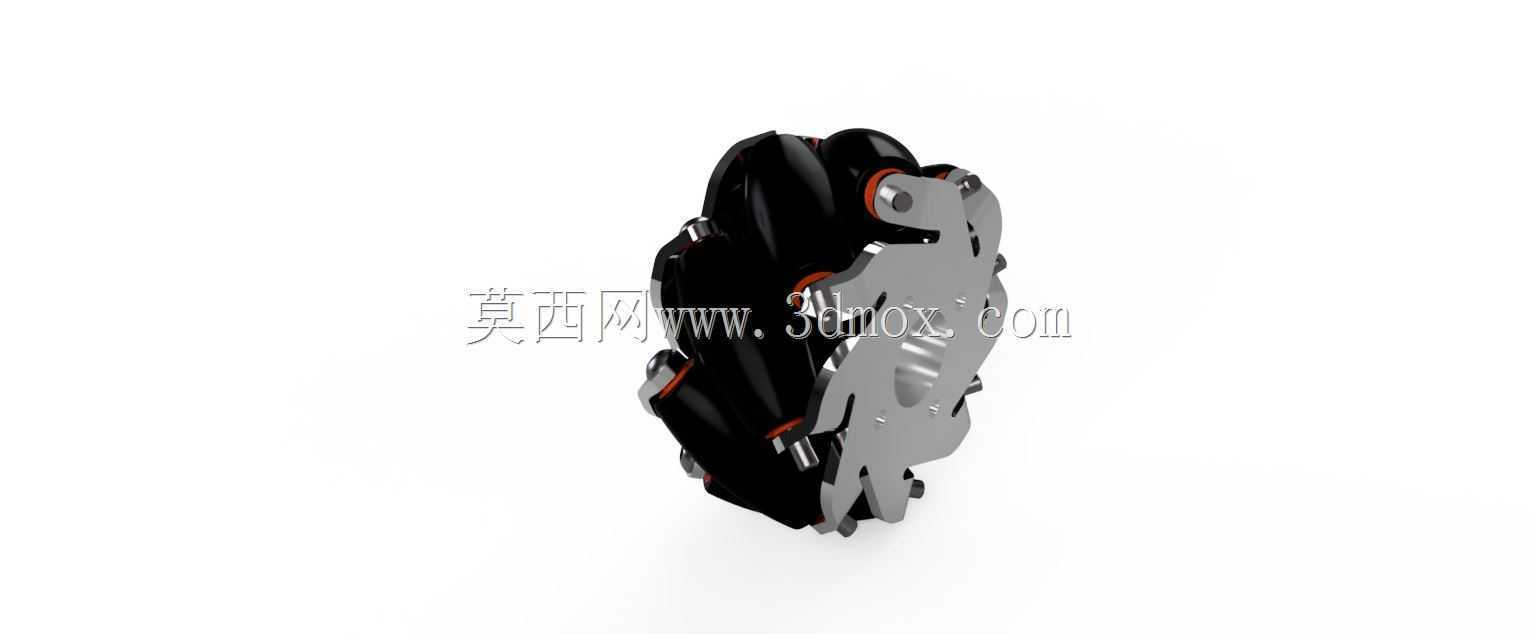

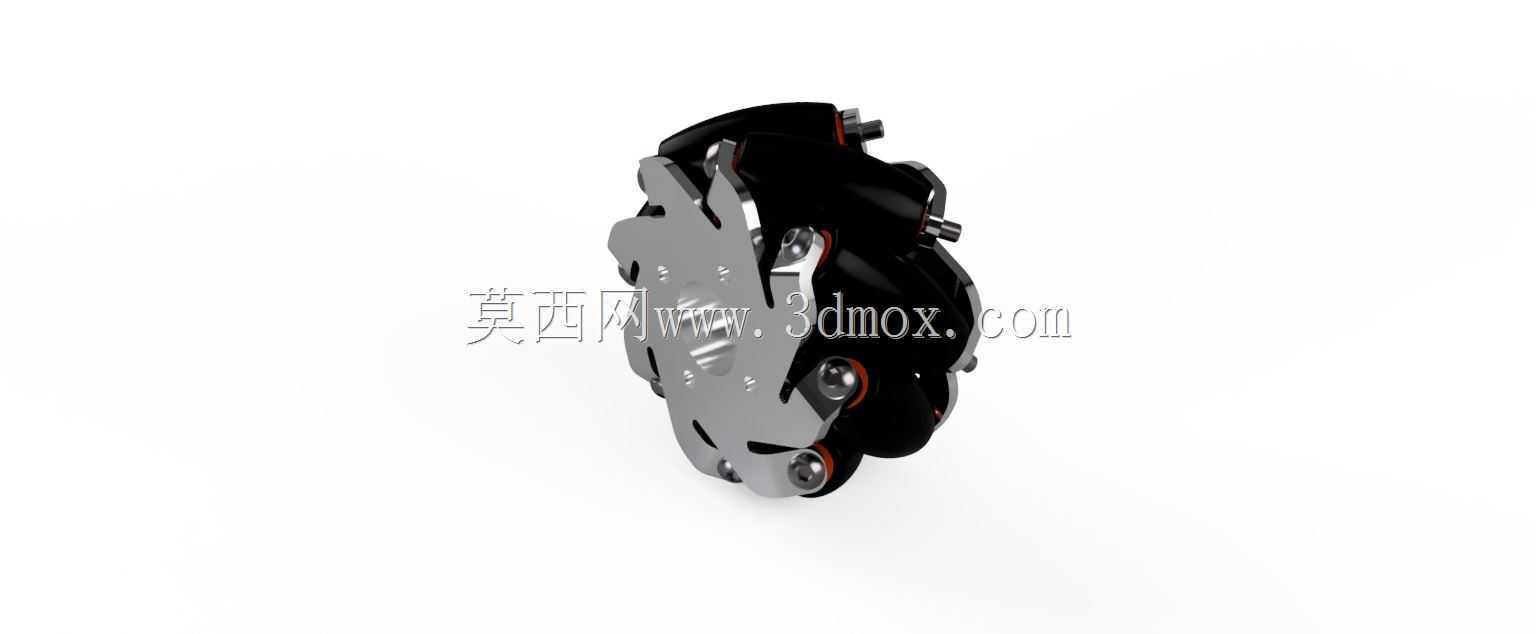

　　从结构上看，轮体并不是沿圆周布置普通胎面，而是在轮毂外缘安装一组呈一定角度倾斜的橡胶外辊。每个小辊子都可绕自身轴线被动旋转，辊子轴线与车轮主轴线形成空间夹角。整车运动时，车轮绕主轴转动产生沿辊子法向的分力，辊子自转又释放另一方向的运动分量；四个轮子按不同转速配合后，可把各轮力矢量合成为前后、左右或旋转运动。设计时需要重点处理辊子包络、轮缘接触连续性和相邻辊子过渡，避免着地间隙过大造成振动。

　　建模过程中，轮毂通常采用盘式或辐板式承力结构，外缘预留辊子安装位，辊轴、轴承、端盖和锁紧件沿圆周均布。辊子外形多采用腰鼓形或带圆弧的柱面，使接地点尽量落在理论圆周上，同时提高橡胶与地面的贴合面积。轮宽方向要兼顾承载能力与侧向力传递，过窄会降低抓地和载荷裕度，过宽则增加辊子长度、摩擦阻力和底盘占用空间。

　　安装边界方面，轮组下方需要保证辊子最低点与底盘底板之间留有足够离地间隙，上方要避开车架、电机和减速器轮廓；横向布置时，左右轮距与前后轴距会直接影响全向运动解算和稳定性。轮轴中心高、安装法兰位置、驱动接口和制动空间都应在整车布局早期锁定。若用于重载平台，还需校核轮毂、辊轴和轴承在冲击载荷下的强度，并关注橡胶辊面硬度、耐磨性以及对不同地坪的适应性。

　　该类轮组设计的难点，是把倾斜辊子的空间运动关系落实到可加工、可装配的实体结构中。三维建模时需反复检查辊子与轮毂、端盖、紧固件之间的干涉，确认轮体旋转时外轮廓不侵入车架，并保证辊子拆装维护路径顺畅。完成后的结构既可用于移动机器人底盘方案验证，也可为AGV轮系选型、承载校核和安装布置提供直观参考。
