二自由度三角调平并联支撑台架

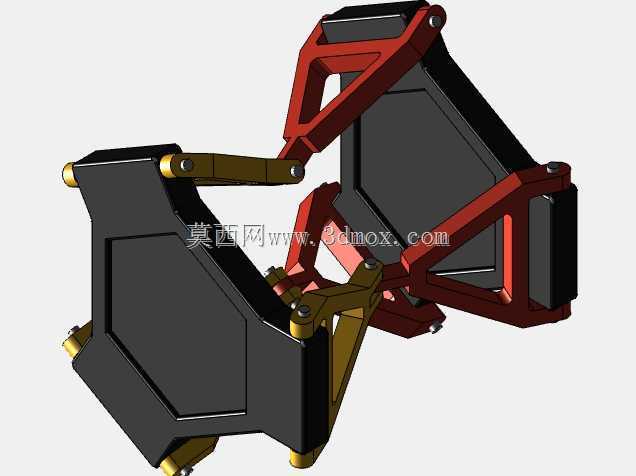

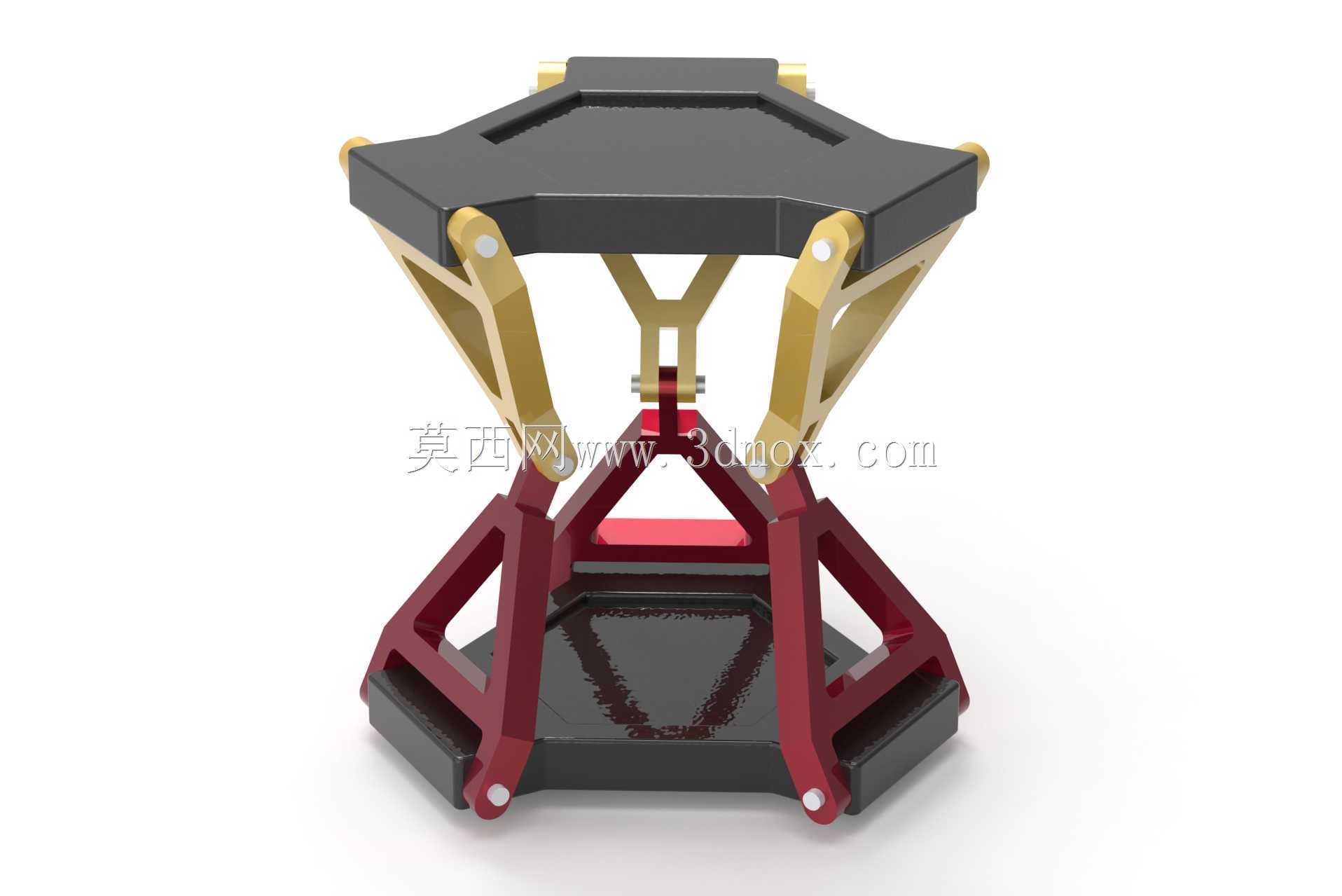

　　这套三角构型的二自由度球平衡调平台架，属于小型并联姿态调整机构，在实验室精密仪器隔振调平、光学实验平台倾角补偿、小型车载设备姿态稳定、教学演示并联运动原理、轻型工件焊接工装姿态随动这类场景中都有明确的落地用途。整套机构采用上下双层正三角承载板的对称布局，底部三角基座作为整机安装基准，三个角点预留的沉孔可直接穿过内六角螺栓固定在光学平板、设备机架或者实验台面上，安装时只需保证基座贴合面平面度不超0.1mm，不需要额外做复杂的找正工序。上部动平台同样为三角形承载面，台面预留的阵列安装孔位可以直接固定待调平的传感器、小型工件或者演示负载，负载重心需要控制在动平台中心投影范围内，避免偏载超出支杆受力阈值。

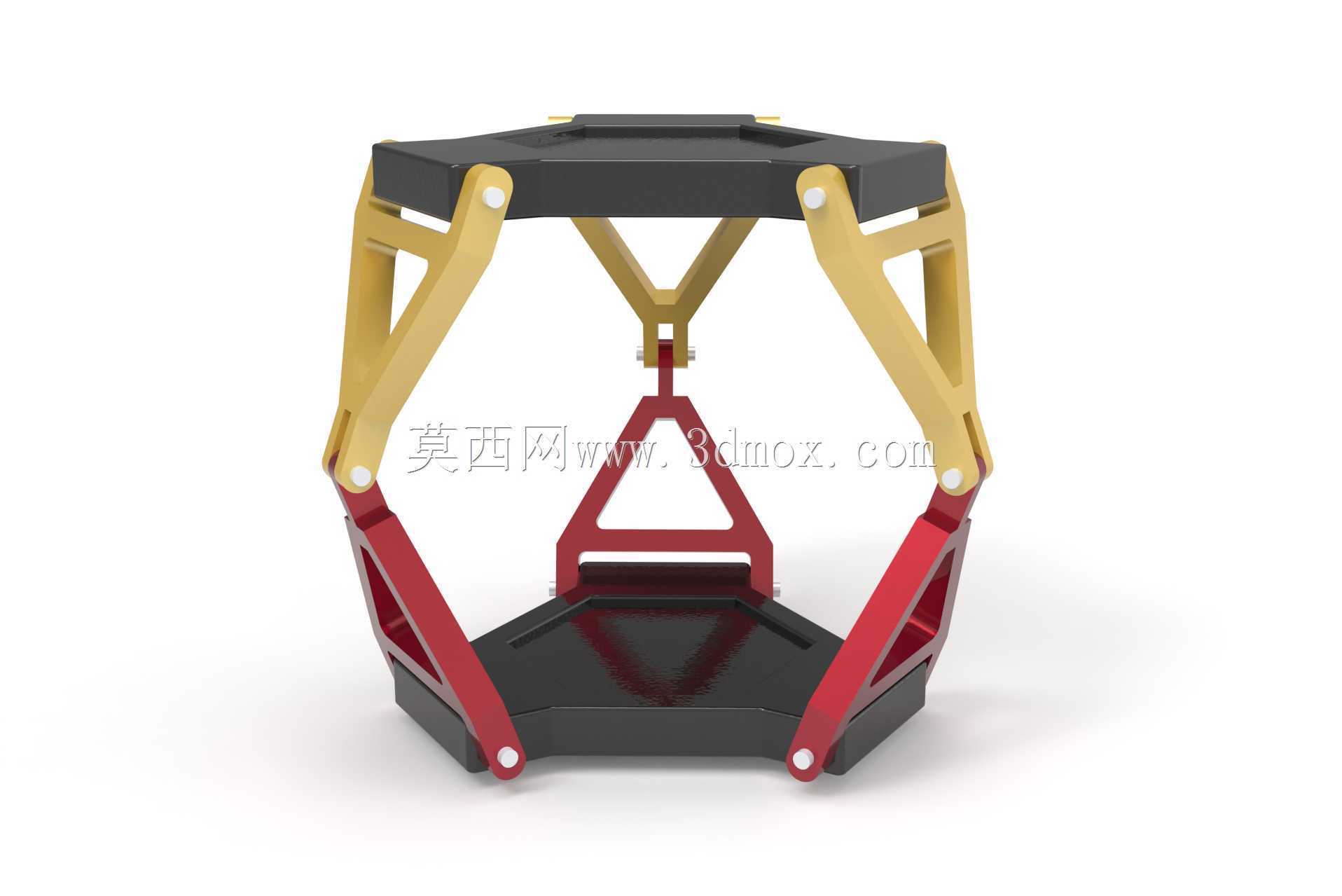

　　整套机构的运动逻辑依靠三组支链配合完成：其中两组为带金色铰接座的剪式随动支撑臂，上下两端都采用销轴铰接，既可以随动平台的倾角变化自由摆动，又能承担径向的剪切载荷，限制动平台出现不必要的水平窜动；第三组为红色框架包裹的核心驱动支链，内置直线驱动元件与球铰连接结构，两个自由度的转动调整全部通过该支链的伸缩量配合两侧随动臂的铰接转角实现，动平台可以绕X、Y两个正交轴完成小角度俯仰倾斜，全程不会出现Z向的大幅升降，调平响应速度快，运动耦合量小。
设计阶段特意把所有铰接点的销轴同轴度公差控制在0.05mm以内，铰接座采用加宽的双耳结构，避免长期往复摆动出现销轴松脱；支杆部分做了等强度轻量化处理，

　　在保证支撑刚性的前提下削减了非受力区域的材料厚度，整机空载重量控制在较低水平，单人即可完成搬移安装。外形尺寸上整机占地轮廓和常规A3幅面工作台相当，总高度不到普通台式设备的一半，不会占用过多垂直安装空间，周边预留的操作间隙只需满足支臂最大摆角时不与周边设备干涉即可，不需要预留超大维护空间。结构装配时所有铰接销轴都做了防脱卡簧限位，驱动支链的两端球铰自带润滑储油槽，长期运行无需频繁拆解维护，既可以作为独立调平单元集成到专用设备里，也可以直接作为并联机构教学的实操演示载体。
