双回路防火墙制动装置原型结构

　　该结构围绕驾驶舱防火墙区域的制动执行与安装边界展开，核心由防火墙安装基板、制动踏板总成、双回路传力摇臂、铰接转轴、回位构件及侧向支撑组成，主要用于车辆制动系统在乘员舱与动力舱分隔位置的布置验证。工程现场中，防火墙既要承担制动踏板力向液压或机械执行端传递的支撑作用，也要维持舱体分隔、部件固定和维修可达性，因此模型对安装孔位、转轴高度、踏板摆幅及周边避让关系进行了完整表达。

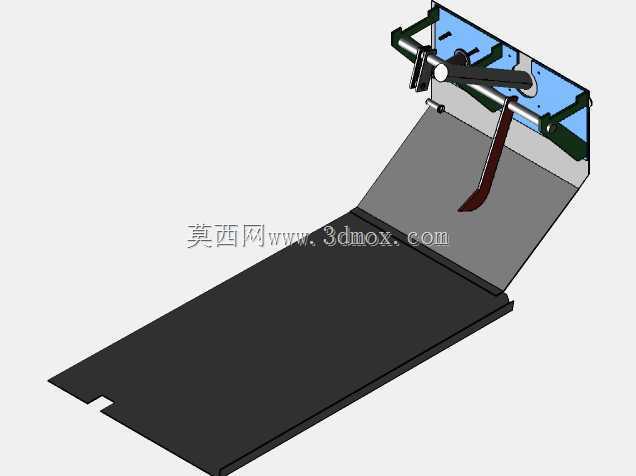

　　从实际用途看，双回路设计的重点在于将制动输入路径进行冗余布置，使一组传力环节出现异常时，另一回路仍可保留必要制动能力。踏板臂采用长杠杆形式，下端设置宽幅踩踏面，便于驾驶员施加线性脚力；上部通过铰接轴与防火墙支架连接，摇臂沿转轴旋转后带动后方连杆或主缸推杆动作。模型中可见深色踏板臂、蓝色防火墙安装板、黑色承托板以及多组横向轴件，各零件之间的装配关系清晰，适合用于干涉检查、人机位置校核和支架刚度讨论。

　　设计思路上，防火墙基板并非单纯平板，而是结合制动主缸、转轴支座和加强结构形成复合安装面。蓝色板件上预留多处固定孔与定位区域，周边折边用于提高局部刚性；踏板后方的摇臂和连杆沿近似水平方向布置，使脚踩动作转化为前后方向推力。长条形底板向驾驶舱一侧延伸，可作为脚垫、地板搭接或安装基准的参考面，其前端缺口体现了与车身地板、线束或邻近部件的避让需求。

　　外形与安装边界方面，整体结构呈踏板低位、转轴高位的倾斜布置，踏板面到防火墙的距离决定腿部操作空间，转轴中心高度影响踩踏行程和力感。横向轴件两端由支架约束，侧向支撑板限制摇臂偏摆，避免制动时出现扭转卡滞。建模时需要重点控制踏板极限角度、连杆运动包络、主缸推杆同轴度以及防火墙孔边距，尤其在踏板全行程状态下，臂体、支架、地板和舱壁之间不能发生接触。

　　对于结构设计人员，该原型可直接用于制动踏板比校核、双回路传力路径分析、焊接或螺栓支架方案对比；对于设备选型与整车布置人员，则可通过三维实体确认制动主缸安装面、维护空间和驾驶舱人机边界。各钣金件、轴套、摇臂和踏板面均按装配关系呈现，能够支持工程图拆解、运动仿真前处理以及小比例样机制作前的结构评审。
