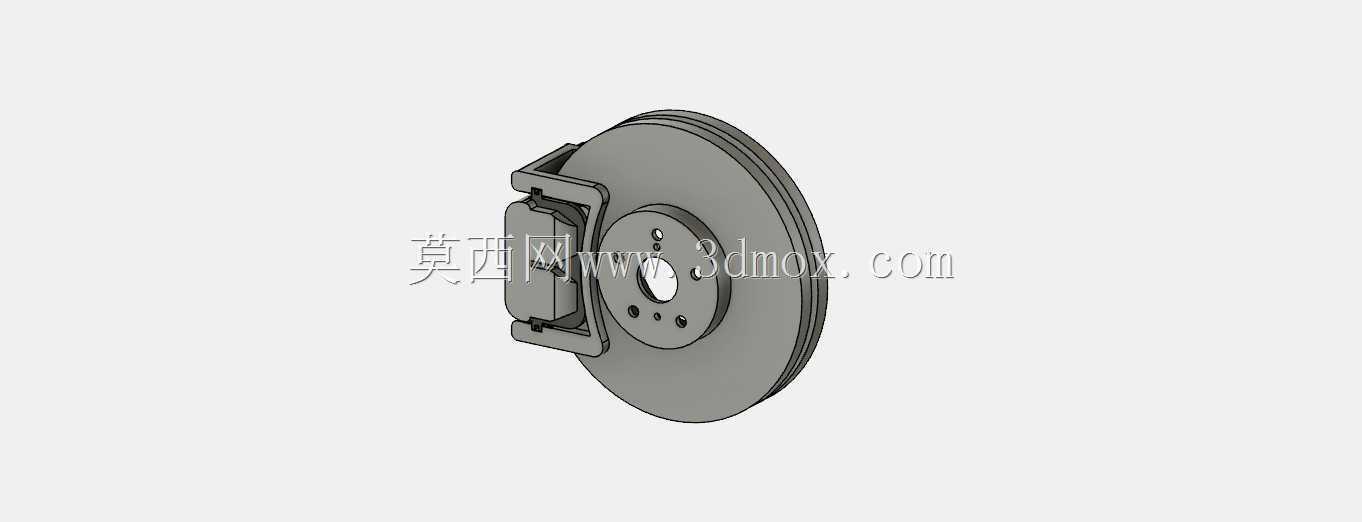

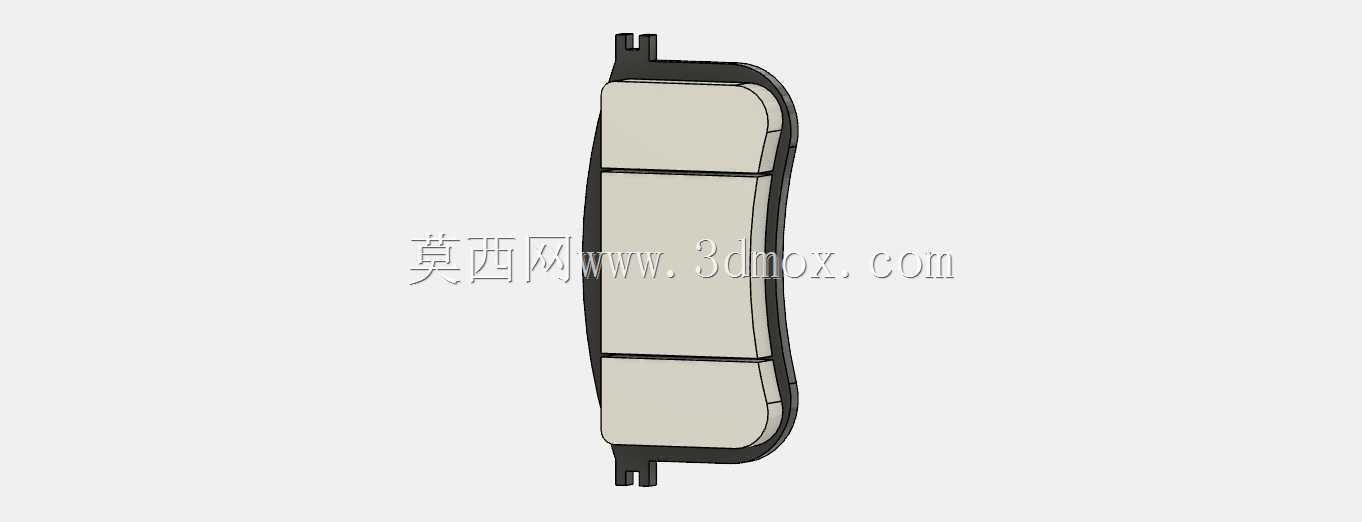

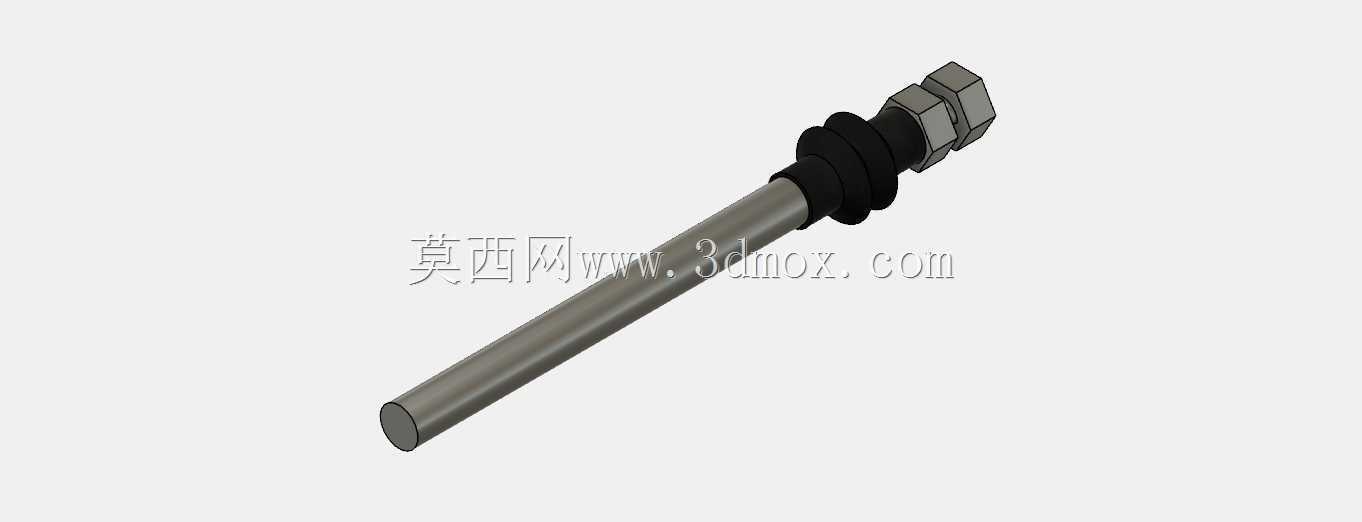

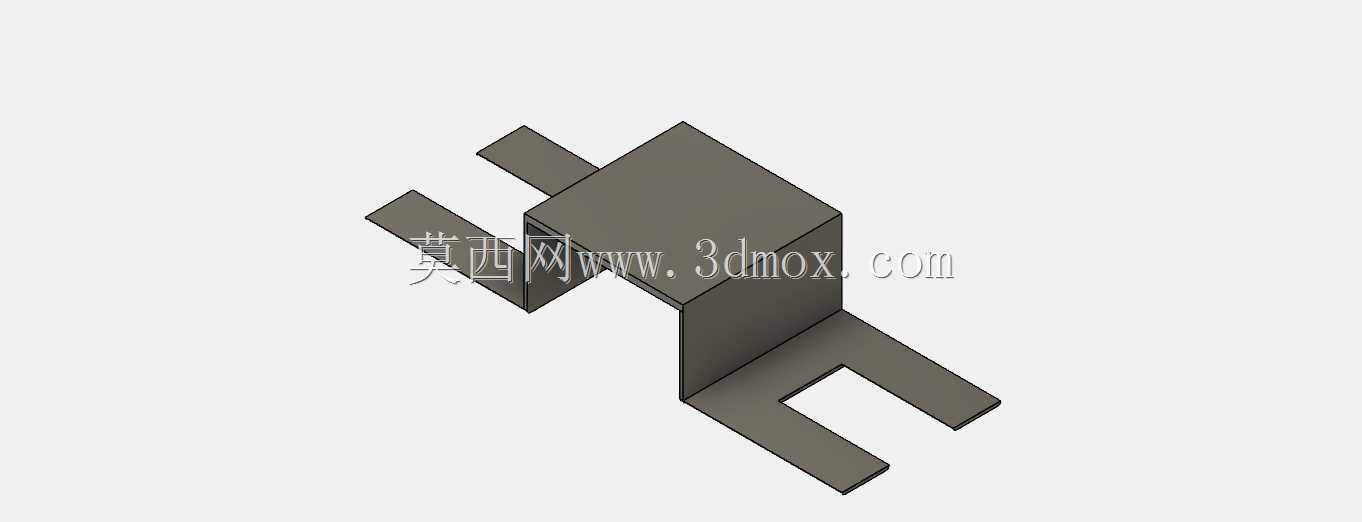

这套盘式制动总成面向乘用车与轻型商用车的底盘制动系统开发,核心由通风式制动盘、双活塞浮动制动钳、制动片、钳体支架、导向螺栓及相关制动硬管接口组成,建模时把摩擦副、夹持机构与安装定位关系完整还原,可直接用于底盘布置校核、制动性能仿真前处理以及零部件结构拆解教学。

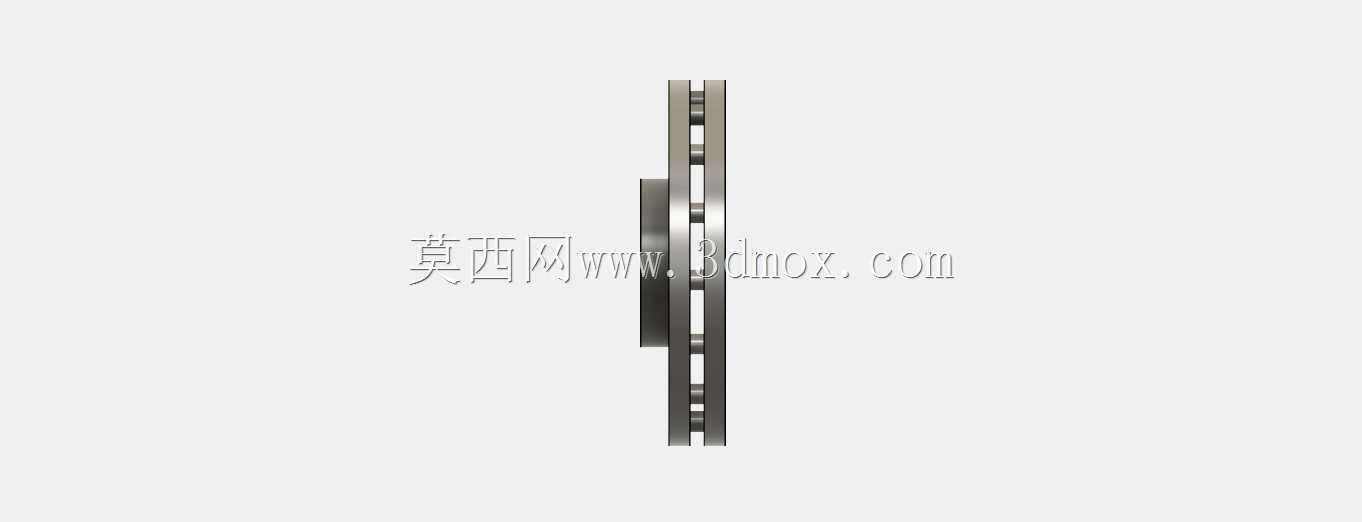

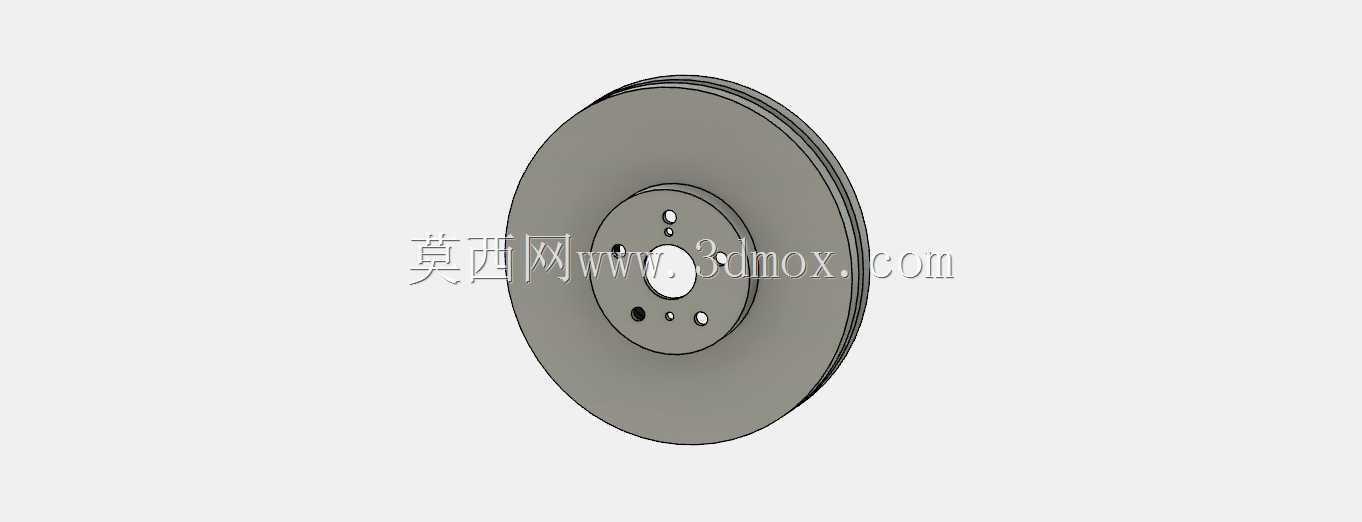

从实际装车场景看,制动盘随车轮一同旋转,制动钳跨置在盘体两侧;驾驶员施加制动时,液压力推动钳体内双侧活塞,将内外制动片压向制动盘摩擦面,利用摩擦力矩使车轮减速。通风盘内部带有导流风道,车辆行进时气流从盘径内侧进入、沿离心方向流出,持续带走摩擦产生的热量,相比实心盘能明显降低连续制动后的热衰退风险,适合山区长下坡、城市频繁启停以及中等载荷工况。

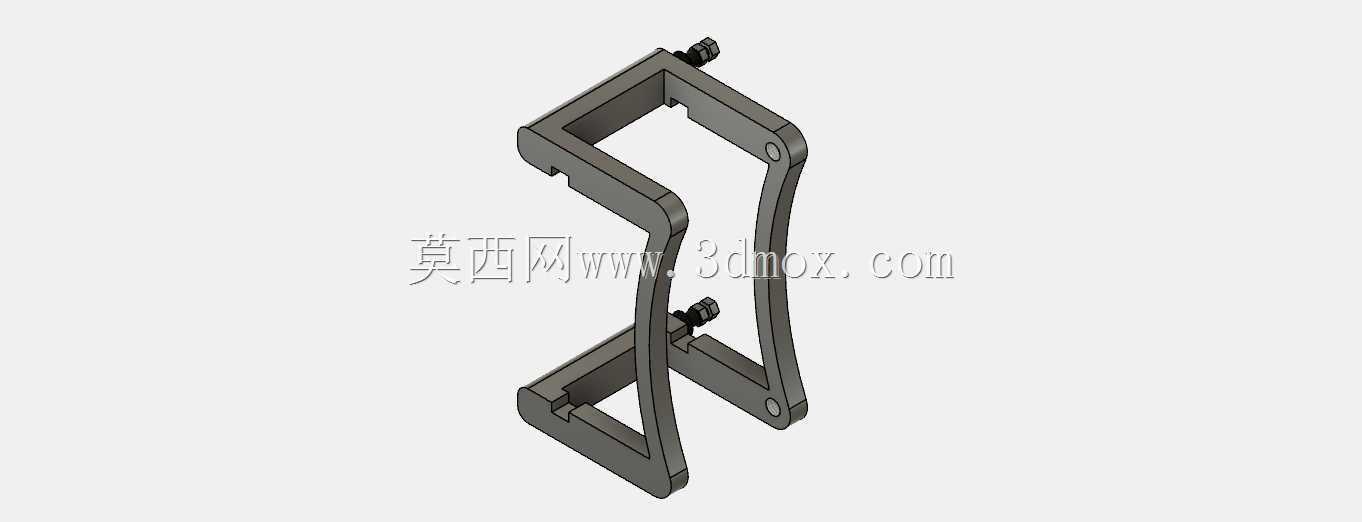

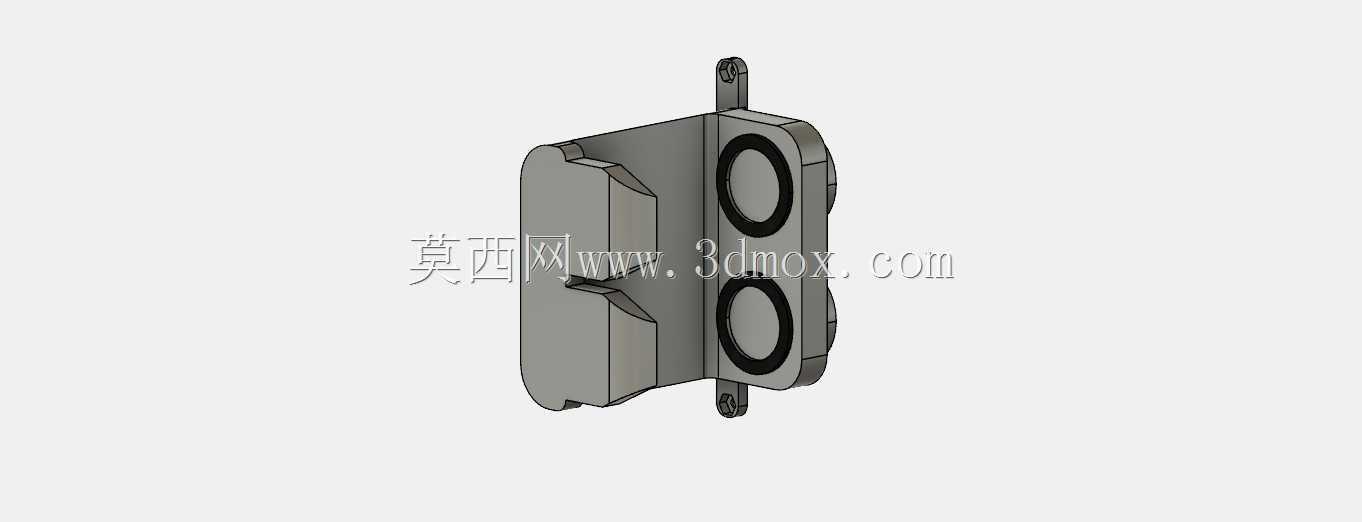

结构设计上,双活塞布置可以让制动片压紧力分布更均匀,减少局部偏磨和制动抖动;浮动钳通过导向销与支架连接,制动过程中钳体可沿轴向微量滑移,使两侧摩擦片间隙自动补偿。建模时重点控制了活塞轴线与制动盘摩擦面的垂直度、导向销平行度以及支架安装面的平面度,这些尺寸链直接影响拖滞力矩、片磨损均匀性和踏板脚感。
安装边界方面,制动盘中心孔与轮毂轴头配合,盘帽上的螺栓孔用于随车轮固定;钳体支架通过转向节或桥体上的安装点定位,设计时需要预留轮辋内侧包络空间,避免卡钳与轮辐、防尘罩发生干涉。制动硬管或软管接口布置在钳体刚性较好的位置,走向需避开悬架跳动极限和高温区域。三维装配中还应检查制动盘磨损极限厚度、摩擦片剩余厚度、活塞回位空间以及排油螺钉操作空间,这些细节在维修保养和台架试验中都很关键。
整体模型把制动执行端的机械关系表达得比较清晰:旋转件、夹持件、摩擦件和固定支架之间的运动逻辑明确,既适合用于制动系统原理展示,也能作为卡钳轻量化、热结构耦合分析和底盘零部件选型时的参考结构。
