铃木卡布奇诺轮拱挡泥通风口复刻结构

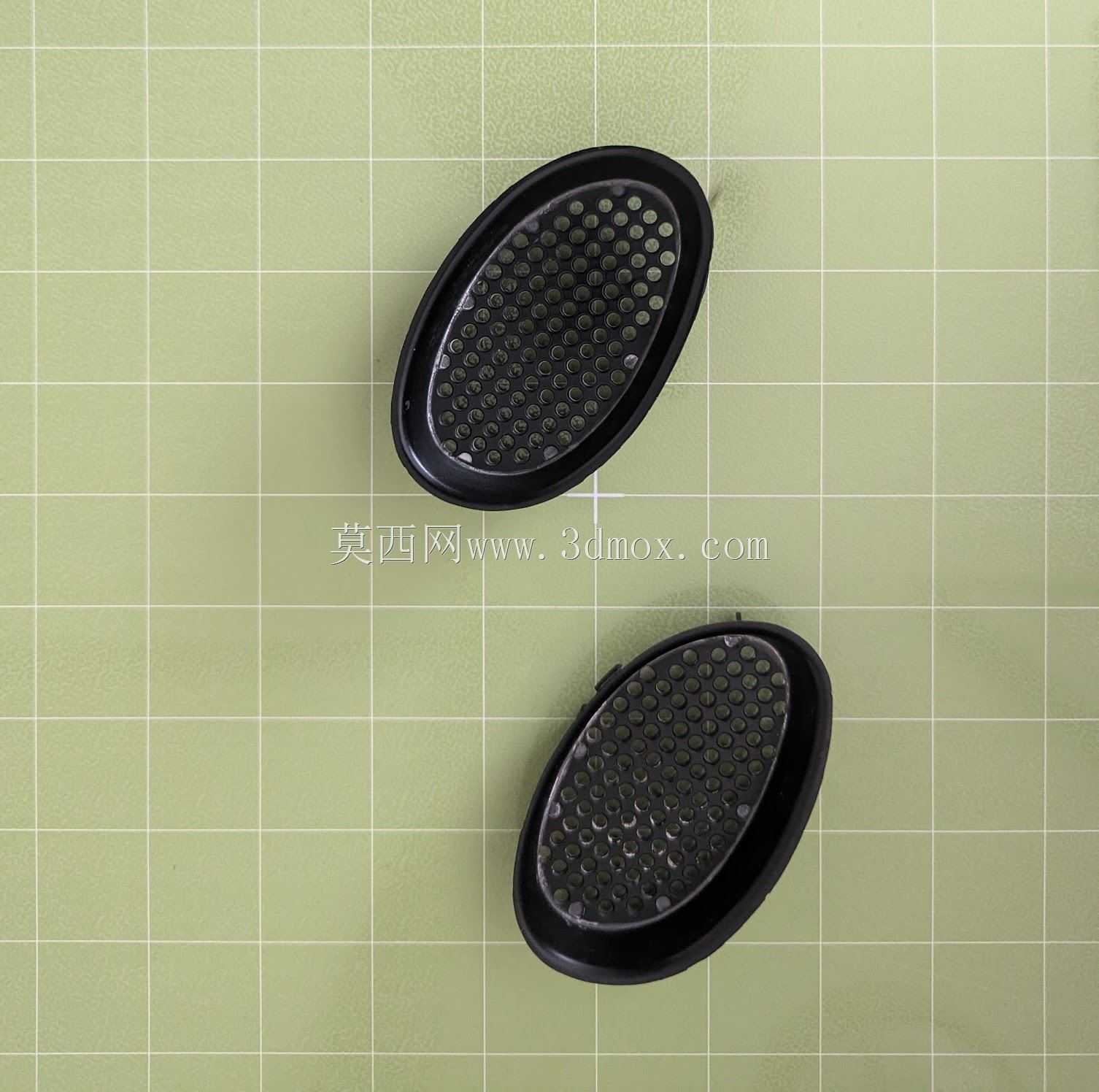

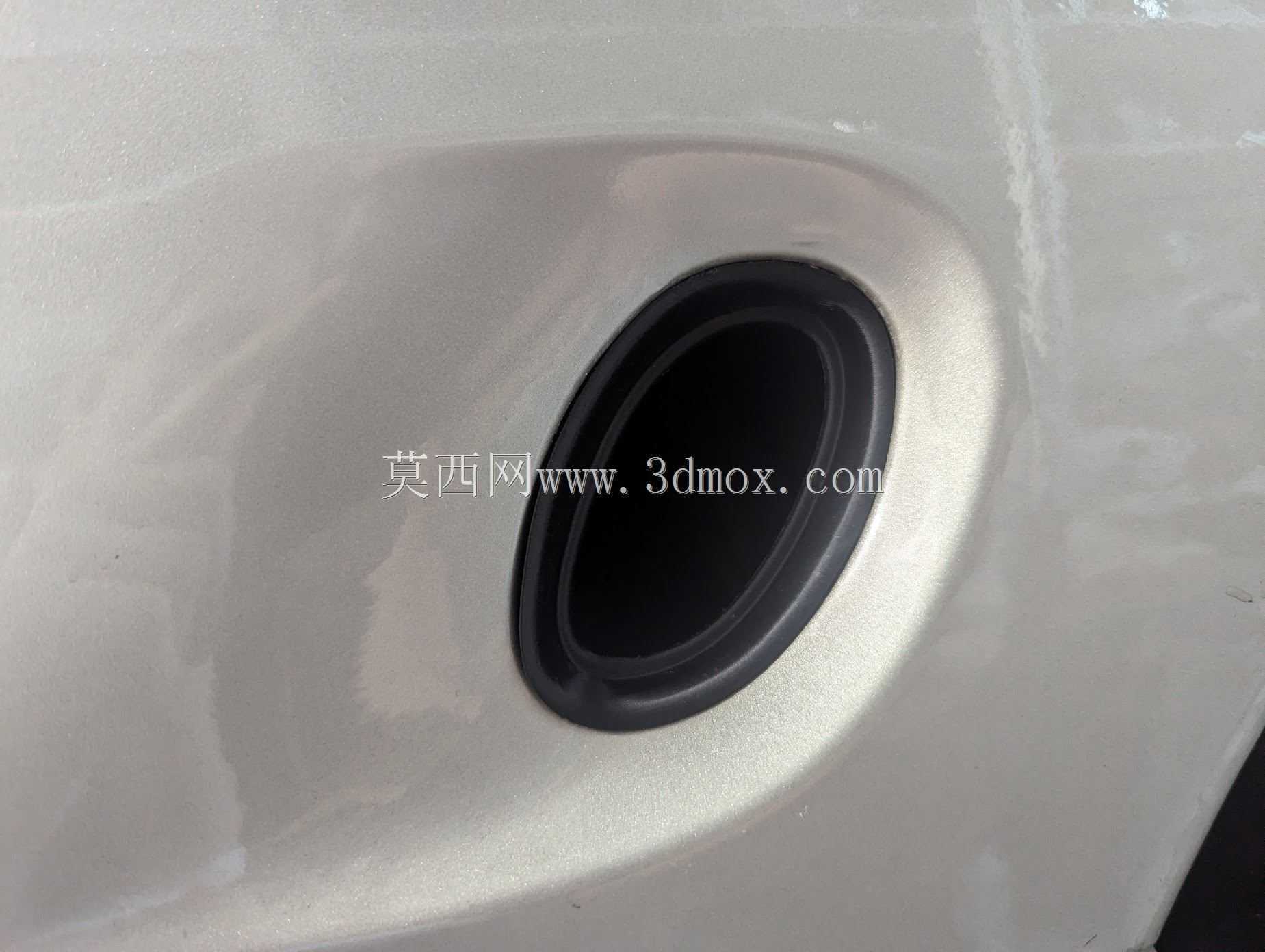

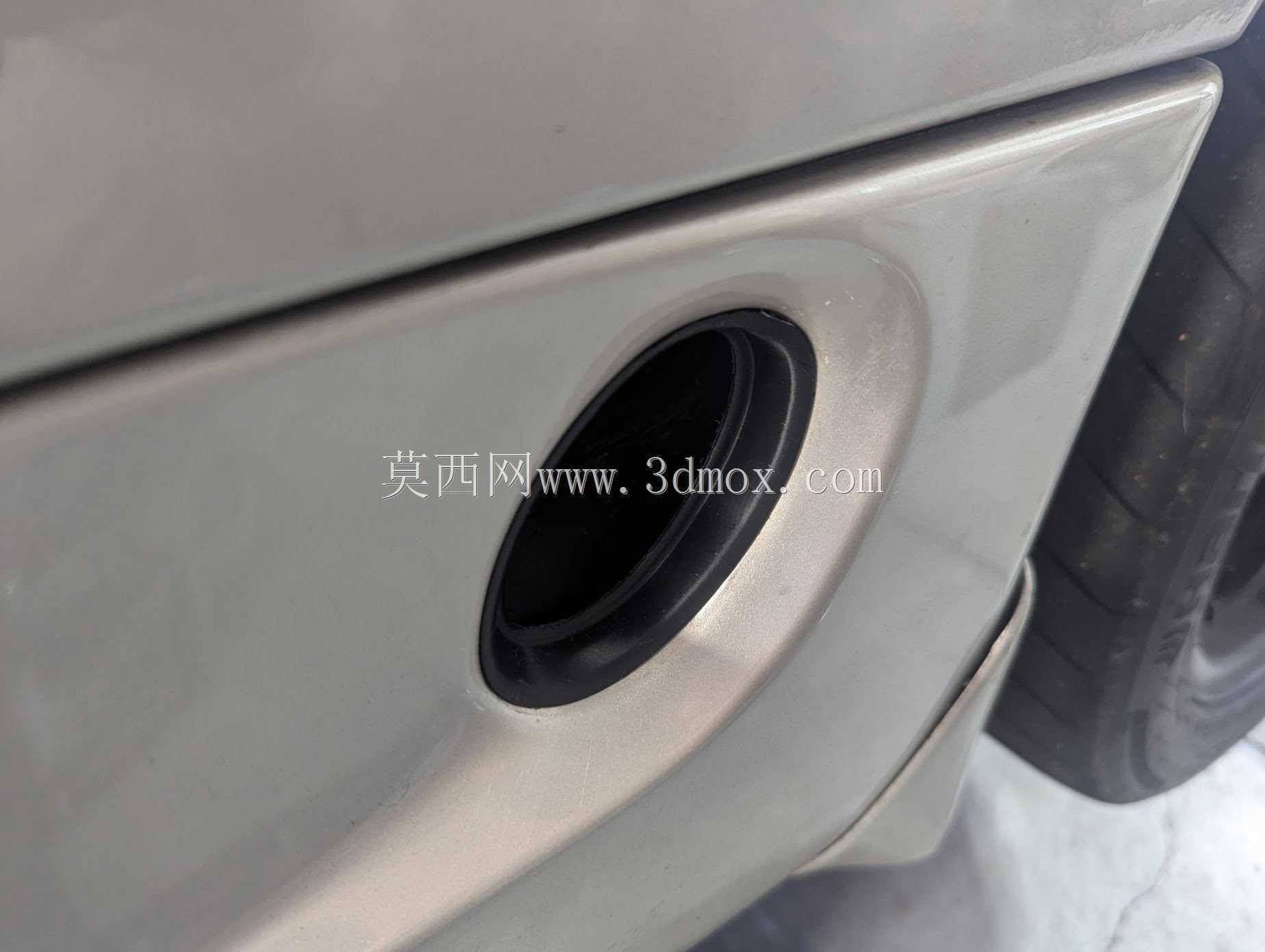

　　这套结构针对小型后驱跑车后轮拱内侧的挡泥通风口进行逆向重建，使用场景集中在翼子板内衬、轮罩挡泥板与车身侧围之间的狭窄装配区域。零件外观呈扁长椭圆环状，主体沿轮拱曲面形成浅盆形围挡，内侧开口用于气流通过，外缘翻边负责与车身钣金或内衬件贴合。实际装车时，它既承担轮舱内泥水、碎石的局部遮挡作用，也为制动系统周边散热提供气流通道，因此造型不能只按平面装饰圈处理，必须兼顾挡泥边界、通风截面和安装卡扣位置。

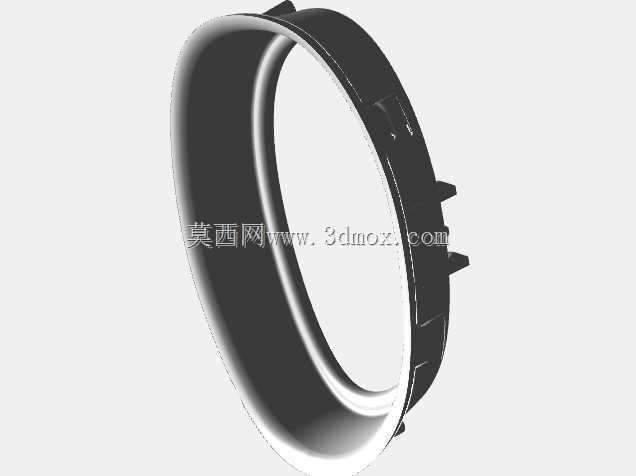

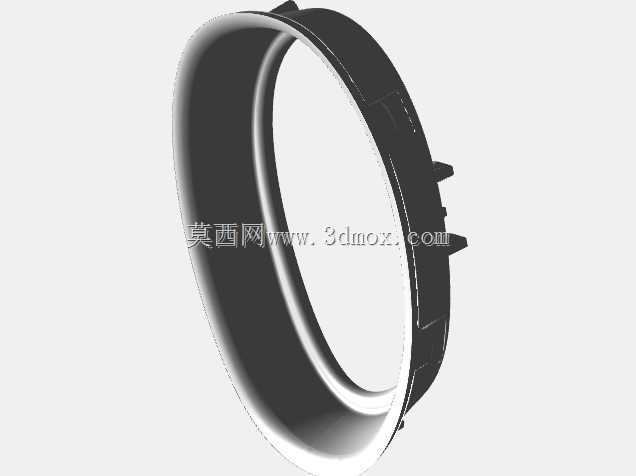

　　建模时先依据轮拱空间确定椭圆开口的长轴、短轴及整体倾斜姿态，再沿开口边缘建立连续翻边。翻边宽度在可视侧与贴合侧并不完全一致，靠近车身安装面的区域需要留出压接和密封余量，朝向轮舱的一侧则保留较深的围挡高度，以减少轮胎卷起的泥水直接甩入翼子板内部。零件背部设置多组卡扣脚与限位凸台，卡扣沿外轮廓分散布置，位置避开曲率剧烈变化区，使装配后受力更均匀，也降低薄壁件局部翘曲的风险。

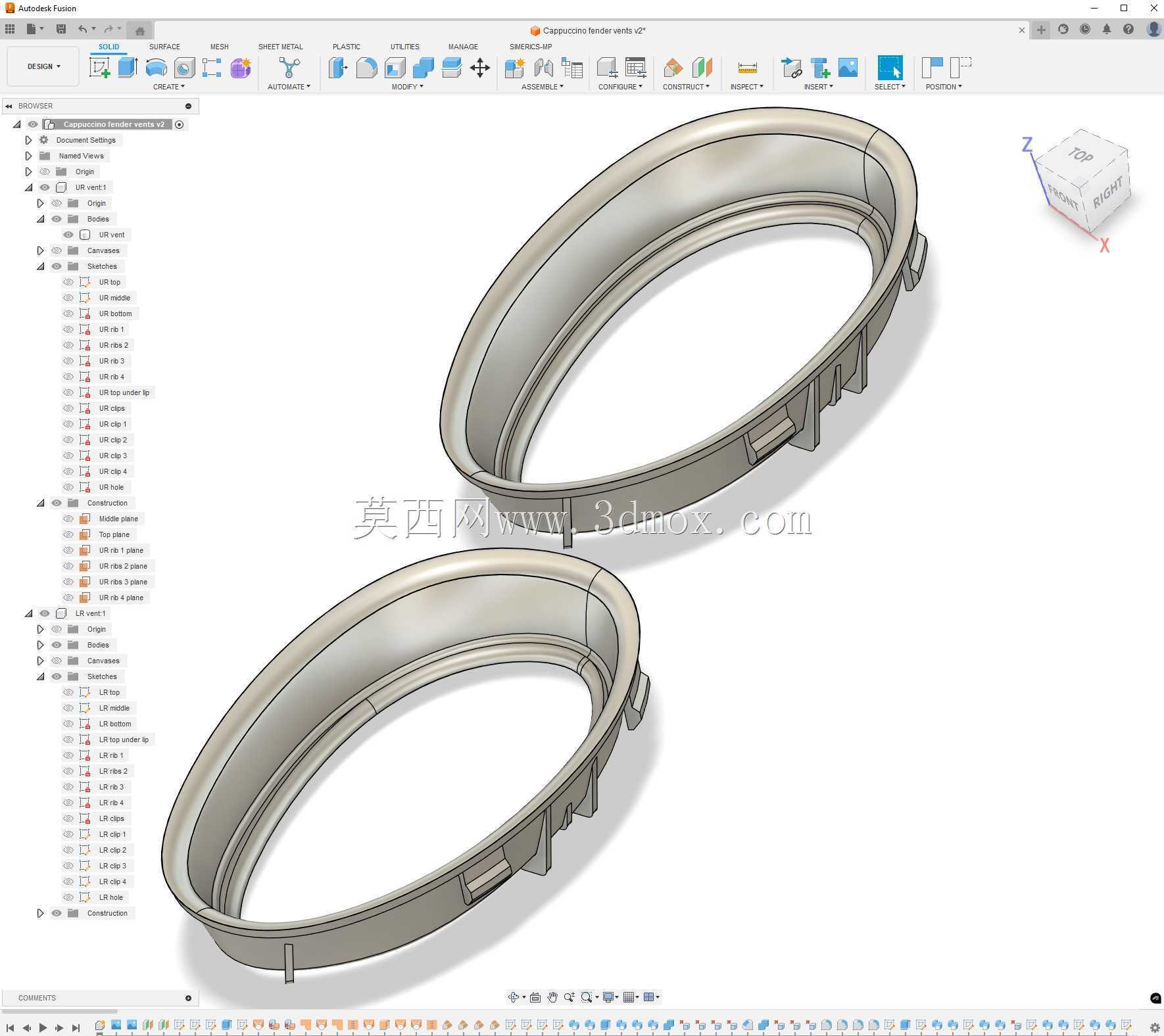

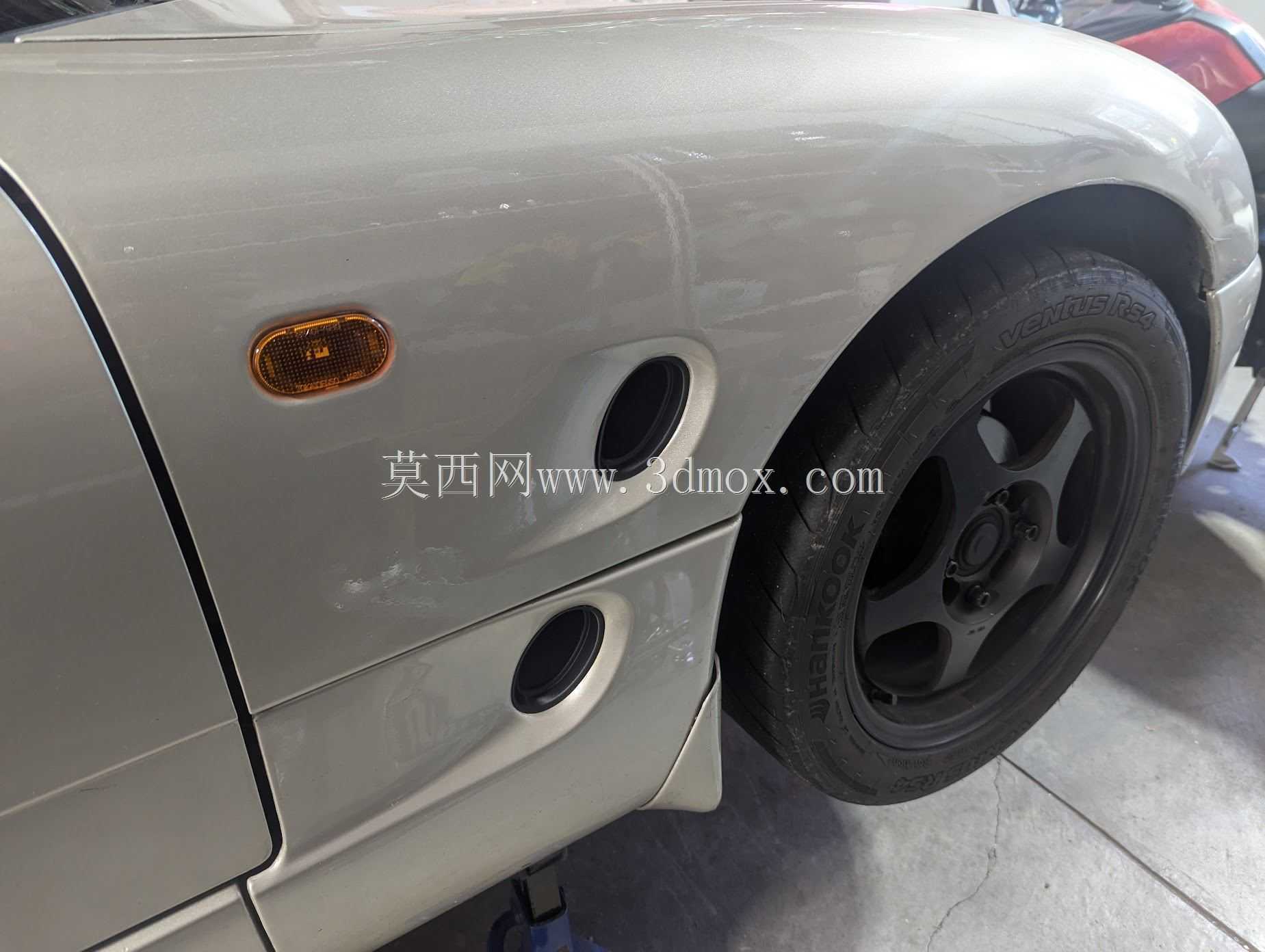

　　上、下两个通风口在轮廓上相近，但不能简单复制。上方件靠近轮拱上部，外缘弧度和卡扣朝向随车身曲面变化；下方件更接近轮胎旋转带起泥水的区域，围挡深度、加强筋走向和卡脚角度均有差异。两者互不兼容，若在实车上左右互换，还需要按对称面镜像处理，镜像后卡扣开口方向、加强筋偏置和安装限位都要重新检查，不能只翻转外观曲面。

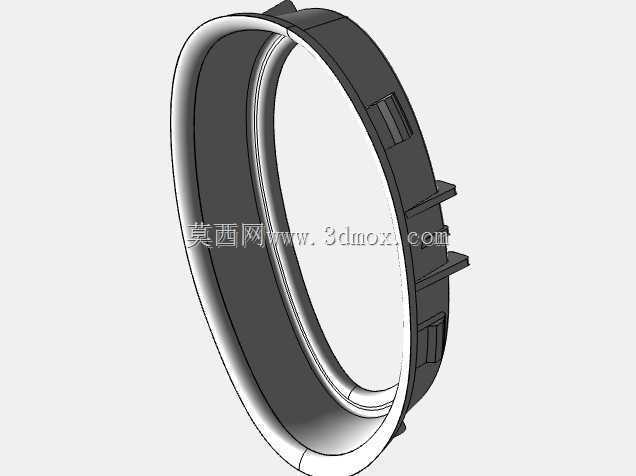

　　结构细节上，侧壁采用薄壁等厚思路，边缘通过圆角过渡减少应力集中；背部加强筋沿短边和卡扣根部布置，既提高薄板刚性，又避免在可见表面形成明显缩痕。通风口内部未保留密集格栅，而是保留开放通道，这样有利于后续按库存件样式增加格栅，也便于在仿真或改装方案中调整通风面积。安装边界方面，外轮廓需要与轮罩内衬保持连续，卡脚插入对应钣金孔位后，翻边面应贴合并限制零件旋转；椭圆开口不能侵入轮胎极限跳动包络，尤其在转向和悬架压缩工况下，需要复核与轮胎、制动管路及线束的最小间隙。

　　对于维修复刻或改装设计，该类零件的关键不在单一尺寸，而在曲面姿态、卡脚位置和周边包络的一致性。建模完成后应按左右件、上下件分别装配验证，重点检查翻边是否悬空、卡扣是否过约束、通风截面是否被加强筋不合理分割，以及泥水导向是否会把污染物带到制动盘或车身接缝处。
