交流稳压器铝合金开槽活塞结构

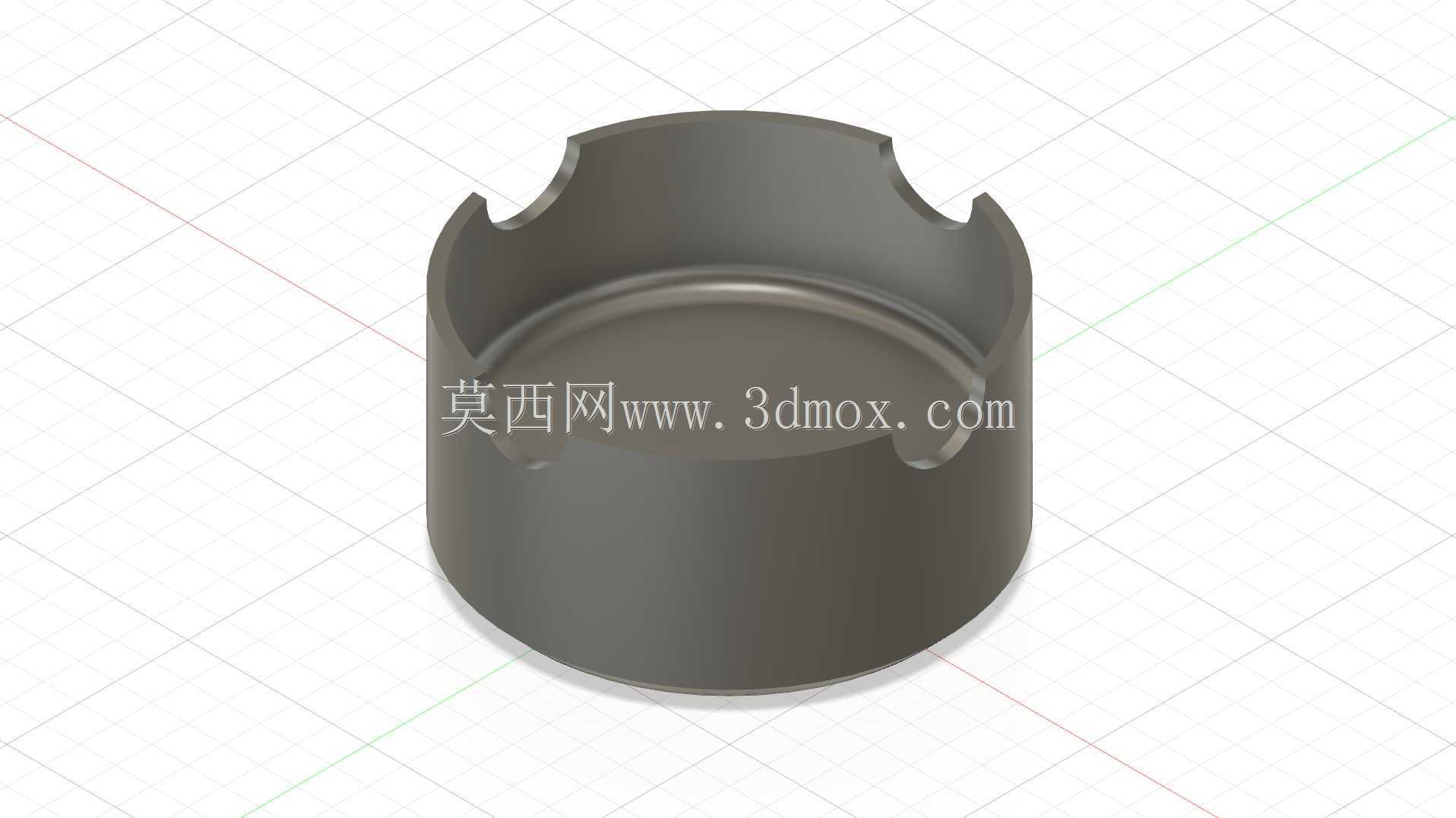

　　该零件属于交流稳压装置内部的短筒形活塞构件，整体采用铝6061材料建模，材料密度低、切削性能好，在轻载往复运动场景中能够兼顾刚性与减重需求。零件主体为一端封闭、一端开放的圆柱杯状结构，封闭端承担轴向推压作用，开放端用于与配套导向或驱动部位衔接；筒壁上端均匀布置四处内凹卡口，卡口沿端口向下切入并形成圆弧过渡，既可以避让相邻机构的凸起定位件，也能在装配后限制周向转动，避免活塞在往复动作中发生偏转而影响调压稳定性。

　　从实际使用场景看，这类活塞常见于小型交流稳压器的调压执行段，工作时随感应或驱动机构做短行程直线移动，通过位置变化改变磁路、触点或弹性组件的配合状态。筒形内腔并非简单直孔，底部带有环形过渡台阶，可容纳配合件端部并形成轴向支承；外壁保持连续圆柱面，便于与导向孔或套类零件形成滑动配合。建模时需要重点控制外径与内腔深度的装配边界，外径决定导向间隙，内腔深度决定配合件伸入量，端口开槽的位置、宽度和深度则直接影响卡接可靠性。

　　结构设计上，开槽边缘没有采用尖锐直角，而是以圆角释放应力集中，这对铝合金薄壁件尤为重要。活塞在频繁小幅运动中会承受周期性推压和轻微侧向接触，若槽口应力集中明显，长期运行后容易出现微裂纹或端口变形。底部与筒壁交接处设置连续圆角，可提高封闭端承压能力，同时减少机加工或压铸成型时的缺陷风险。整体壁厚分布较均匀，有利于控制成型收缩，也便于后续数控加工时保持切削稳定。

　　外形尺寸方面，该模型以同轴圆柱为主要基准，所有卡口围绕轴线均布，适合在三维软件中通过旋转、拉伸切除和阵列方式完成。工程建模时应先建立中心轴线和外径基准，再生成杯体轮廓，最后切除端口槽口并统一圆角。装配校核中需关注活塞外圆与导向套的间隙、槽口与定位凸台的周向对位、封闭端与推力件的接触面积，以及内腔台阶是否会与配合件发生干涉。对于稳压器这类要求动作平顺、卡位准确的设备，活塞的同轴度、槽口对称度和端口平面度都会影响最终调压响应。该结构没有复杂曲面，加工难度适中，适合轻量化传动部件的设计参考与装配验证。
