欧宝X14NZ发动机进排气门摇臂

　　配气机构里的摇臂属于典型的杠杆式传力构件，这一版数模对应欧宝X14NZ小排量汽油机的进排气门端，作用是把凸轮轴升程转化为气门的往复开启动作，同时在凸轮与气门杆之间完成力的换向与行程比例调整。整机装配时，摇臂布置在气缸盖上部的摇臂轴系区域，一端抵靠气门杆尾端，另一端与凸轮升程面或推杆端接触，中部通过轴孔与摇臂轴配合，工作中绕轴做小角度摆动。

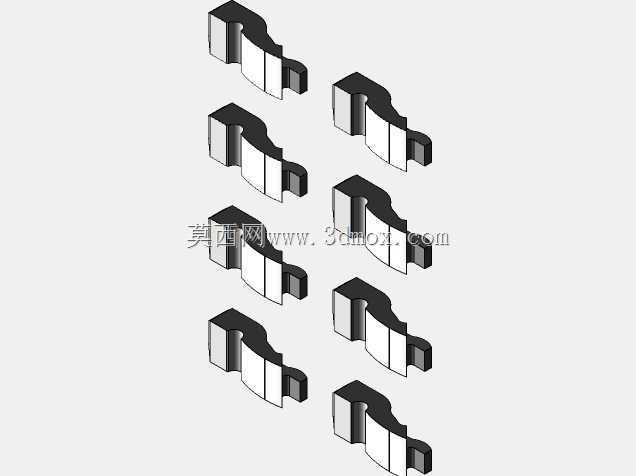

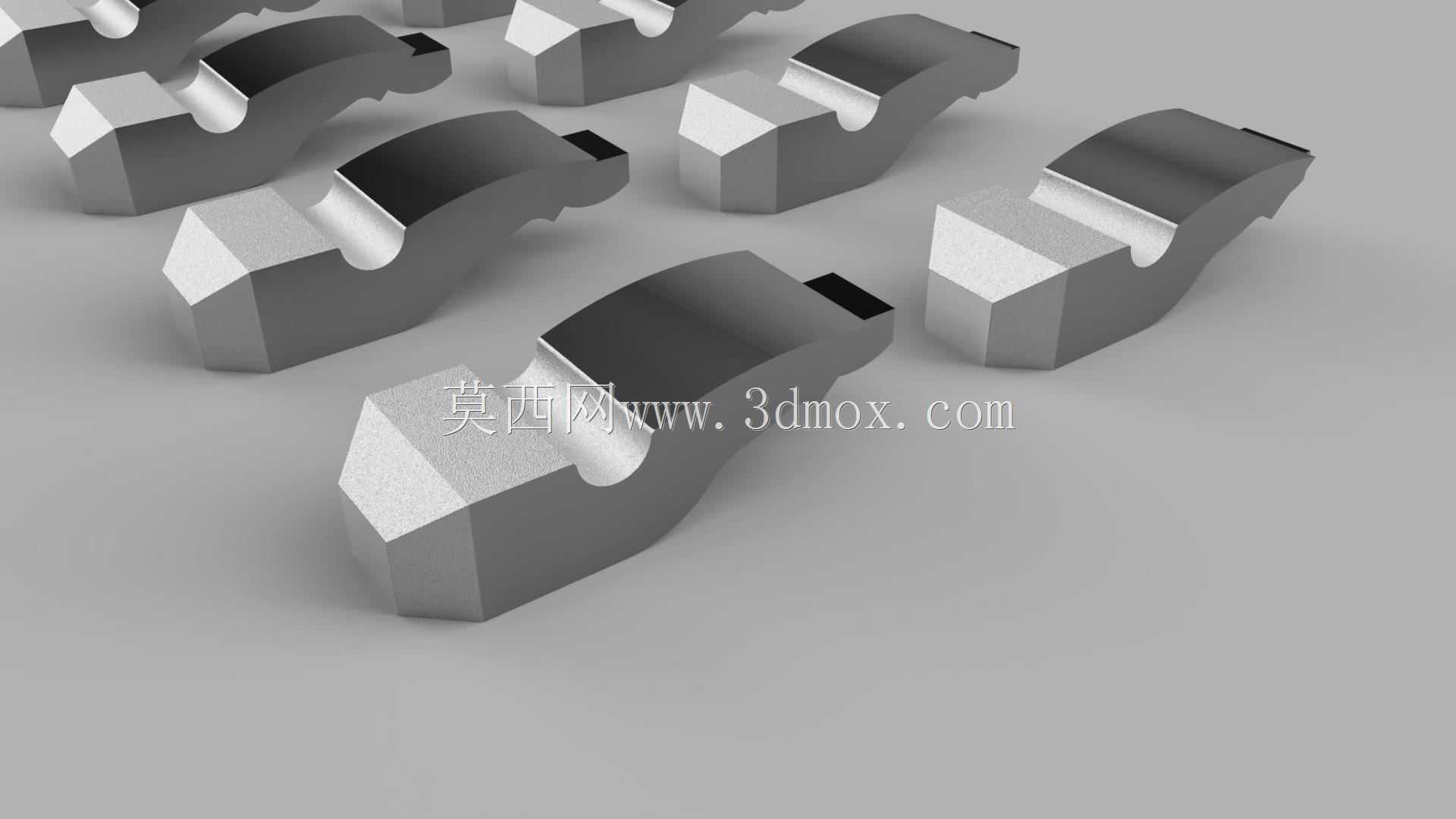

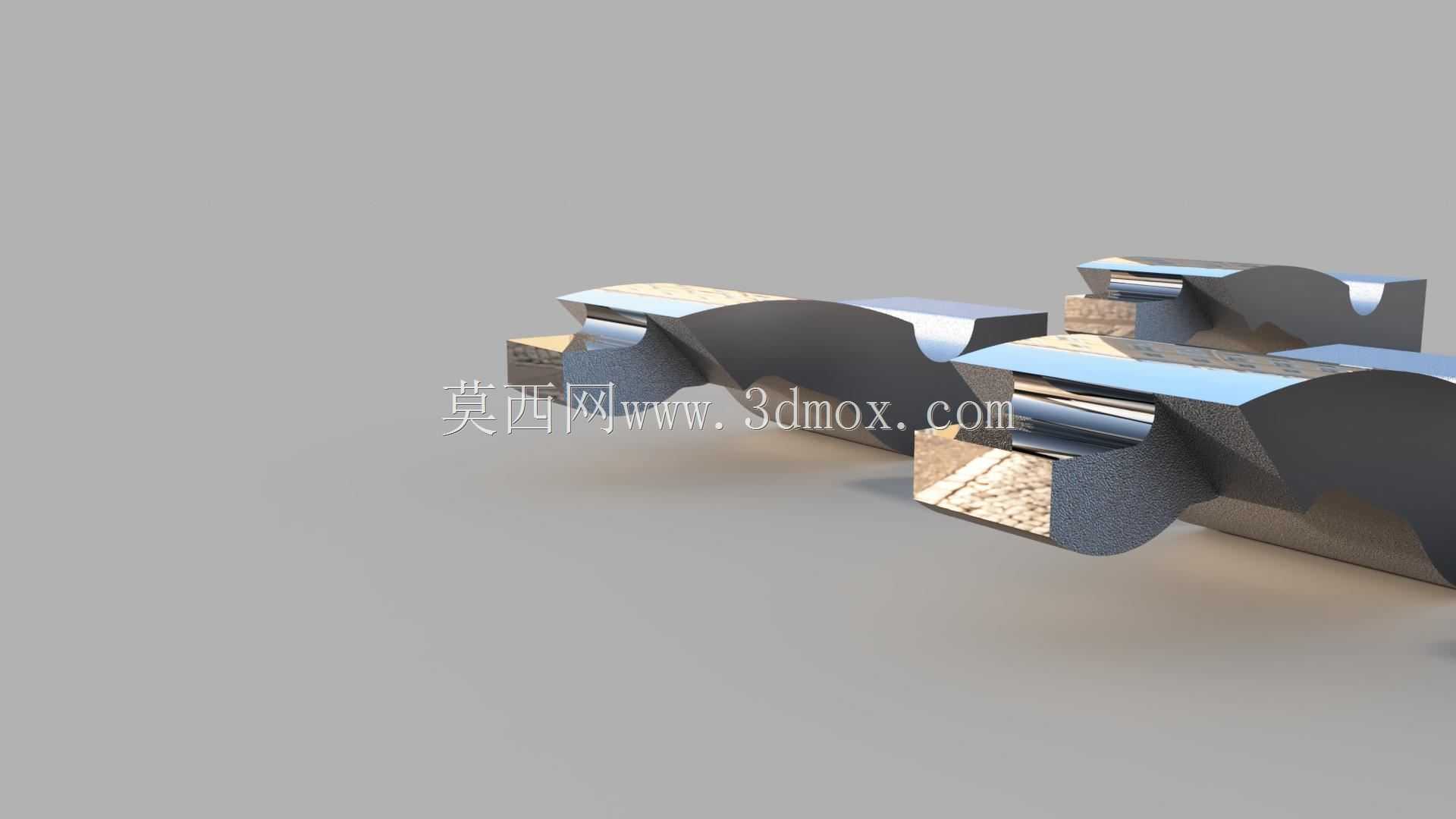

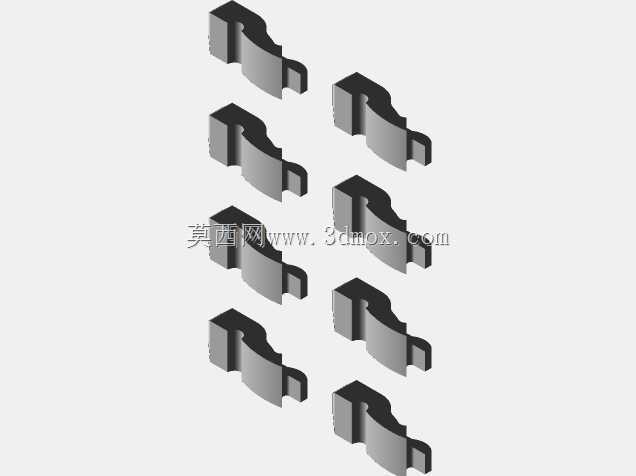

　　从结构外形看，零件整体呈弯臂形态，臂身截面随受力路径变化：靠近凸轮接触的一端承受周期性滑动接触载荷，局部做了加厚与圆弧过渡，避免接触应力集中；与气门接触的端头保留平整承压面，保证气门杆端受力沿轴线方向传递；中部铰接区域设置轴孔，孔位周边金属余量明显加大，用来承受反复摆动带来的弯曲与剪切复合载荷。臂身多处采用削边与轻量化轮廓，在不削弱刚性的前提下降低往复运动惯量，这对高转速工况下的气门跟随性尤为关键。

　　建模过程中需要重点把控几处安装边界。首先是摇臂轴孔的内径与配合长度，它直接决定摆动间隙与润滑状态，间隙过小会在热态下出现卡滞，过大则会产生敲击噪声并影响气门正时。其次是两端接触点相对于铰接中心的力臂比例，该比例决定气门升程与凸轮升程之间的传递关系，尺寸链上任何偏差都会反映到气门最大开度与开启相位上。端头与气门杆的接触位置还要留出对中余量，防止偏磨造成气门杆单侧磨损。臂体在气缸盖罩内部的摆动包络也需要校核，确认在最大升程位置不与周边气门弹簧、弹簧座或相邻摇臂发生干涉。

　　实际工程场景中，这类摇臂多用于乘用车小排量动力的配气系统检修、逆向仿制以及教学拆解。维修环节关注的是配合面磨损量、轴孔间隙和端头压痕，磨损超差会直接导致气门开度不足、缸内充气效率下降，表现为怠速不稳与动力疲软。设计复盘时，则可以借助数模对接触应力、摆动惯量和润滑路径进行核对，例如在接触区保留合适的表面粗糙度与油膜形成条件，在臂身过渡圆角处规避应力集中。数模把弯臂外形、轴孔位置、端头承压面和减重轮廓都还原出来，结构工程师可以在此基础上完成装配干涉检查、运动仿真以及备件测绘，工装人员也能据此设计检具与装配辅具，服务于发动机再制造和实训教学。
