诺顿脚踏冲压支架钣金结构造型

　　该脚踏支架属于踏板操纵机构中的承载钣金构件，常见于工业缝纫设备、脚踏控制工位、小型机具操纵端以及需要足部触发的机械装置中。构件在整机里承担脚踏动作的支撑、限位和安装连接作用，操作者通过足部施力，使支架绕固定支点产生受控摆动，再将动作传递给连杆、拉索或控制元件，从而完成设备启停、速度调节或机构切换。

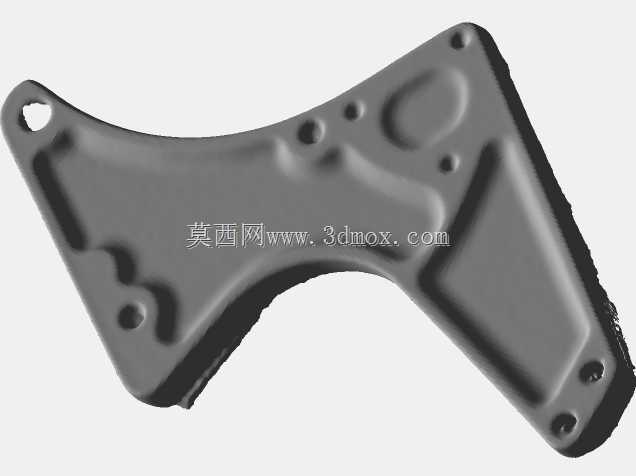

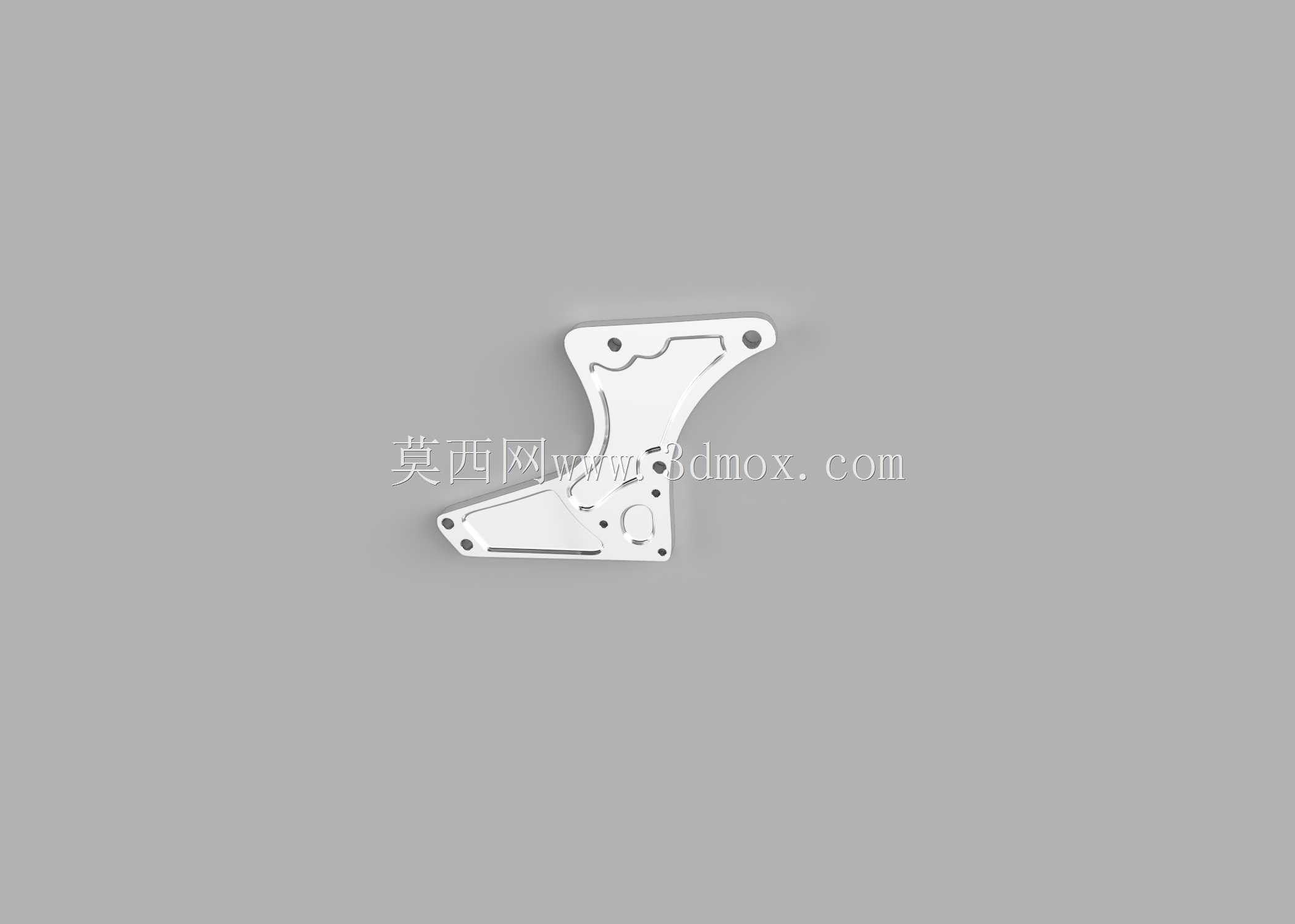

　　从结构形态看，零件采用薄板冲压成型思路，整体轮廓为不规则弯臂形，一端设置铰接悬挂孔，用于与机架销轴配合；另一端分布多个紧固孔位，可与踏板、连杆框或附属连接件装配。板面并非简单平板，而是通过拉延、压筋和局部沉台形成连续加强结构。中部大面区域布置深浅不同的凹槽与凸台，边缘带有折边和翻边，这些特征能够在不显著增加板厚的前提下提升抗弯、抗扭刚度，减少踩踏过程中的板面颤动和永久变形。

　　设计时需要重点关注受力路径。足部载荷通常先作用在踏板安装区，再经由支架本体传递到铰接孔和连接孔。铰接孔周边采用局部补强和圆滑过渡，可降低销轴孔在反复摆动中的应力集中；端部多个小孔则用于保证连接姿态稳定，避免单孔固定带来的旋转偏差。板面上的小孔并非全部承担主载荷，部分孔位可用于减重、装配定位或与相邻零件避让，孔边与外形边缘均保留足够材料宽度，以适应冲压工艺和长期疲劳载荷。

　　外形边界方面，该支架呈狭长弯板布局，安装时需在机架侧预留摆动空间，尤其在支架内凹区域要保证连杆、弹簧或复位元件不发生干涉。铰接端圆心到踏板连接端的距离决定杠杆比，直接影响足部操作力和输出行程；若用于高频踩踏设备，支点孔的同轴度、支架端面平整度以及孔位间距都需要严格控制。模型中曲面过渡、压窝、凸包和翻孔特征完整，能够用于检查冲压成型可行性、焊接或铆装空间，以及整机装配时的运动包络。

　　在实际工程应用中，这类构件既要满足强度要求，也要兼顾轻量化和批量制造成本。通过钣金压型替代厚板切削或铸件，可以在保证承载能力的同时降低零件重量，并提高生产一致性。三维建模过程中需保留壁厚均匀性、折弯半径、孔位轴线和安装基准面，便于后续展开下料、模具设计、工程图出图以及操纵机构样机验证。
