空心圆柱衬套金属套筒结构设计

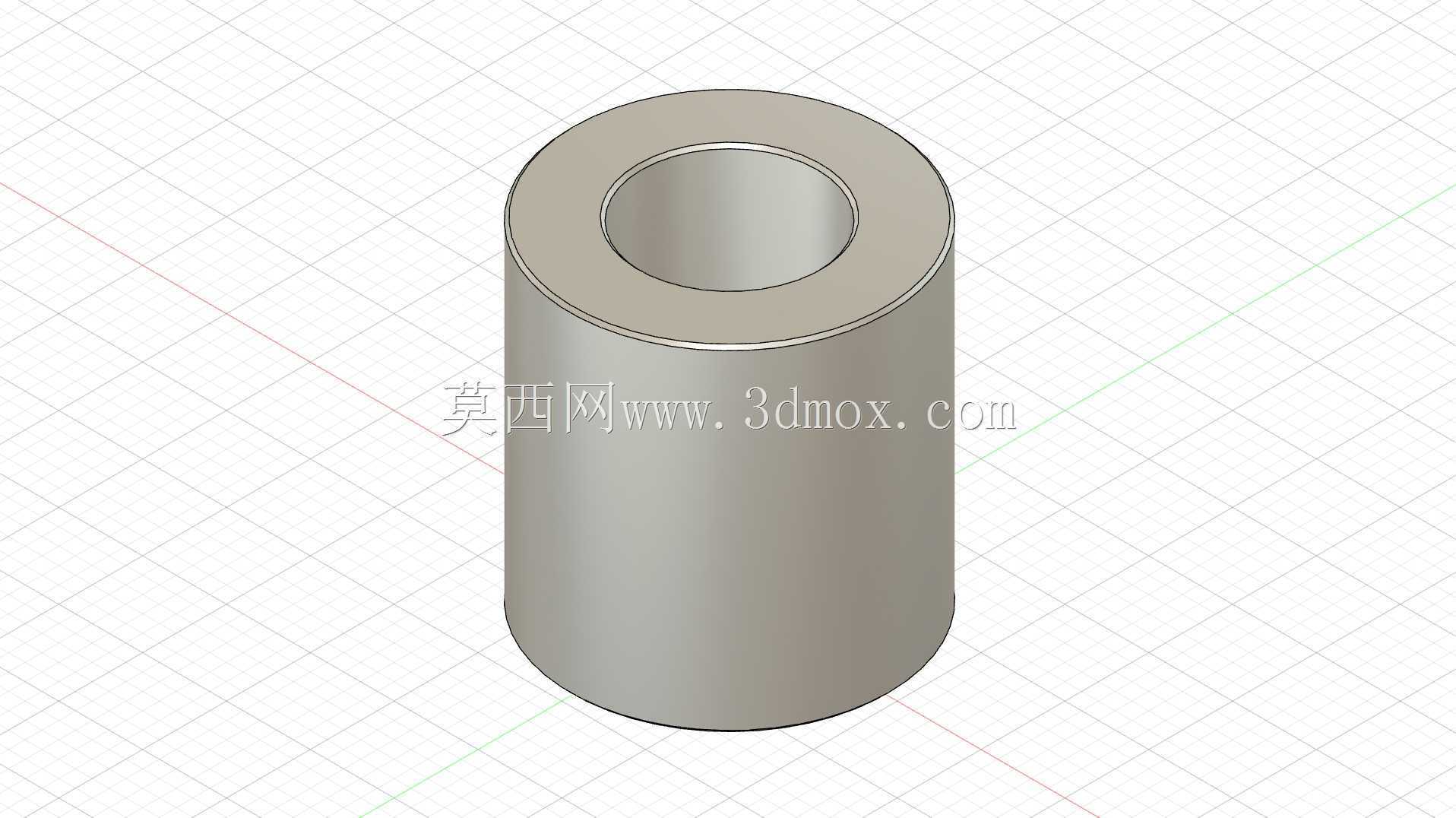

　　这类空心圆柱套筒在机械装配里常作为衬套、隔套或定位套使用，结构看似简单，却直接影响轴系配合、零件间距控制以及装配后的同轴度。模型采用等壁厚圆筒形态，外圆面连续光滑，内孔贯通，端面平整，适合在有限径向空间内承担支撑、导向、耐磨隔离或限位作用。实际设备中，它可以布置在销轴与铰接孔之间，降低相对转动带来的磨损；也可以放在两组板件、轮片或支架之间，用来确定轴向距离，避免锁紧后零件直接贴合造成偏磨。

　　从结构思路看，圆筒件的核心不在复杂曲面，而在尺寸链和配合边界。外圆需要与安装孔形成稳定配合，内孔则要保证穿轴或穿销后的通过性与同轴关系。若外圆偏大，压装时会产生过高装配应力，甚至造成座孔胀裂；若内孔偏小，轴件无法顺利穿过，偏大又会出现晃动、偏心和冲击载荷。建模时应先确定内孔名义尺寸，再依据壁厚、材料强度和配合性质反推外圆，端部可根据工艺需要保留锐边、倒角或小圆角。倒角不仅方便压入，也能去除加工毛刺，减少装配初期对配合面的划伤。

　　该件选用铝合金材料时，重量较轻，切削加工方便，耐腐蚀性能优于普通碳钢，适合轻载、中低速以及需要控制整机质量的位置。铝合金套筒在夹具、自动化输送机构、轻型铰接结构和实验设备中较为常见；若用于高频重载或长时间摩擦工况，则通常需要更换为铜合金、钢件或增加表面处理。圆筒的高度决定接触面积，高度过小会使支承刚度不足，受侧向力时容易倾斜；高度过大则占用轴向空间，并可能提高加工后内外圆同轴度的保证难度。

　　安装边界方面，设计人员需要同时校核座孔深度、轴段长度、相邻零件端面以及紧固件位置。套筒装入后，两端面应与被隔离零件可靠接触，不能出现悬空压紧；若端面承受锁紧力，平面度和端面与轴线的垂直度就十分关键，否则螺栓收紧后会引入附加弯矩。对于转动配合场景，内孔表面粗糙度、润滑空间和热膨胀量也要纳入考虑，铝合金线膨胀系数较高，温升明显时配合间隙会发生变化。

　　三维建模时，回转体可通过草图轮廓旋转生成，保证内外圆同轴；若后续要出工程图，应标注内径、外径、总长、倒角、关键表面粗糙度以及配合公差。对于需要采购或机加工的场景，还可在模型基础上补充毛坯尺寸、装夹基准和检验要求。整体结构没有多余特征，便于车削加工和批量复用，也方便在选型阶段快速调整壁厚与长度，以适配不同轴径、座孔和安装间距。
