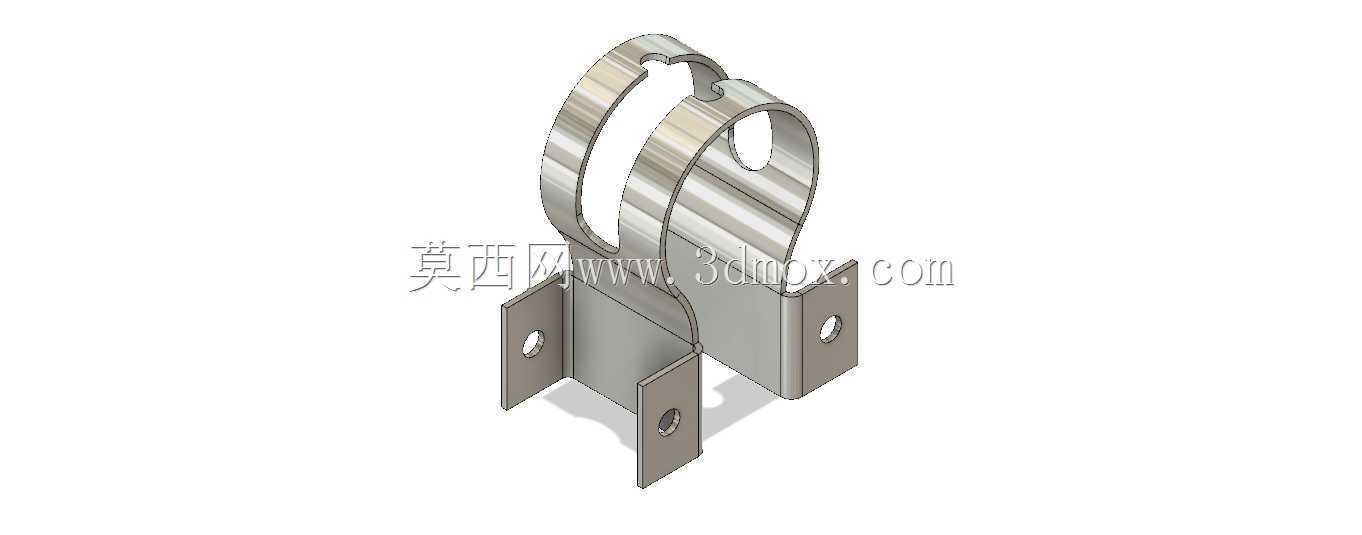

交流稳压器双环夹持钣金固定支架

　　这款钣金夹持固定件主要服务于交流稳压供电设备的内部走线与柱状元器件限位场景，在柜体装配、电源模块排布、线束捆扎固定环节都能见到同类结构的应用。日常产线装配时，工人不需要额外焊接支座，直接通过支架底部四个折边的预留孔位，就能用自攻螺钉或者标准螺栓把整件锁附在设备钣金底板、绝缘安装板或者型材框架上，上部的双开口环体则用来抱紧圆柱形的电容壳体、线束束组或者小型管状元件，避免设备运输振动、运行晃动时元件出现移位、磕碰，连带引脚受拉扯断裂的问题。

　　从结构设计逻辑来看，整件采用等厚薄钢板一体折弯成型，没有额外拼接焊缝，上部两个平行的C型抱环预留了开口间隙，环体顶端做了小幅度外翻导向，装配时把柱状元件顺着开口压入即可，环臂自身的钣金弹性会提供持续的抱紧力，不需要额外加装卡箍；环身中部开设的圆孔一方面可以在需要额外锁止时穿入扎带、小型螺钉做二次防脱，另一方面也能减轻零件自重，给环臂预留形变余量，避免硬压装配时出现应力集中开裂。下部的安装支脚从环体两侧垂直向下折弯，再向外翻出水平安装边，四个安装孔分别分布在前后左右四个支耳上，孔位间距在建模时已经预留了标准紧固件的操作空间，扳手或者电动批头可以垂直伸入锁付，不会和上部抱环发生干涉。

　　建模过程中需要重点把控折弯系数与展开尺寸的匹配，薄钢板折弯的内R角要和车间常规折弯刀具的槽口对应，避免加工时出现压痕或者折弯角度回弹超差；抱环的内径要和被夹持圆柱件的外径做公差匹配，过盈量控制在薄板弹性形变的合理区间内，既保证抱紧力足够，又不会出现硬压装配时环体塑性变形、无法回弹的问题。安装边界上，支脚的外翻边高度留出了和底板之间的避让间隙，即便安装面存在轻微焊点凸起、走线残胶，也不会导致支架放置不平；整件的外轮廓没有尖锐外伸的边角，所有外露棱边都随钣金折弯自然形成圆角，在柜内有限空间里排布时不会割伤相邻的线缆绝缘层。这类弹性夹持钣金件替代了传统的分体式管卡加焊接支座的方案，零件数量少，冲压折弯工序一次就能完成成型，表面做常规镀锌或者喷塑处理后就能满足柜内使用的防锈要求，长期在稳压器运行的温热环境下也能保持夹持力稳定，不会轻易出现松脱。
