内燃机分体式活塞组件三维结构设计

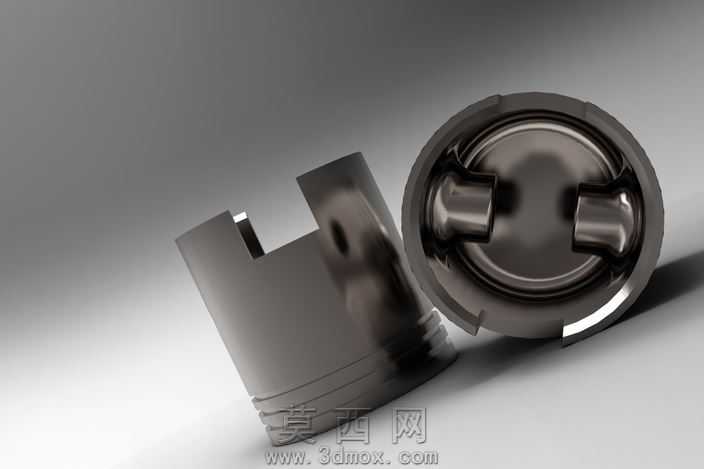

本作品为内燃机核心部件活塞的分体式组件三维设计，采用Solid Edge完成全参数化建模流程，建模阶段严格遵循活塞的实际工程尺寸规范，对活塞的各个功能结构进行了精细化还原。首先针对活塞裙部结构，建模时还原了其外圆柱面的微椭圆型线特征，裙部侧面的开槽结构做了精准的布尔运算处理，开槽的边缘做了符合工程要求的微小倒角，避免应力集中问题；裙部外表面的环槽结构，严格按照活塞环的装配尺寸进行拉伸切除，环槽的宽度、深度以及槽侧的平面度都通过参数化约束保证精度，还原了活塞环安装位的装配适配特征。针对活塞头部组件，建模时重点还原了活塞销座的同轴孔结构，两个销座孔的同轴度通过基准轴约束严格控制，销座内部的加强筋结构做了平滑过渡处理，还原了实际活塞销座的受力强化设计；活塞头部的顶面凹坑、燃烧室边缘的圆角特征都做了精细化处理，保证结构与实际内燃机活塞的燃烧室形态一致。渲染阶段采用金属材质表现活塞的铸钢/铝合金材质质感，材质参数调整为高反射低粗糙度的金属属性，配合柔和的影棚布光，突出活塞金属表面的机加工纹理与结构轮廓，场景中采用分体摆放的展示方式，将活塞裙部与头部组件错位放置，清晰展现两个组件的配合面结构、内部腔体形态以及销座的装配特征，让观看者可以直观看到活塞内部的结构设计。设计思路上，采用分体式建模的方式，既还原了活塞的装配关系，也方便后续对单个零件进行结构修改、工程图导出或者运动仿真分析，所有结构的尺寸参数都预留了可编辑的参数接口，可根据不同排量的内燃机需求快速调整活塞的直径、销孔位置、环槽数量等核心参数，适配不同的动力系统设计需求，模型的结构细节完全符合机械设计的工程规范，可用于教学演示、结构参考或者装配仿真使用。
