日产Primera后方齿轮器三维结构设计

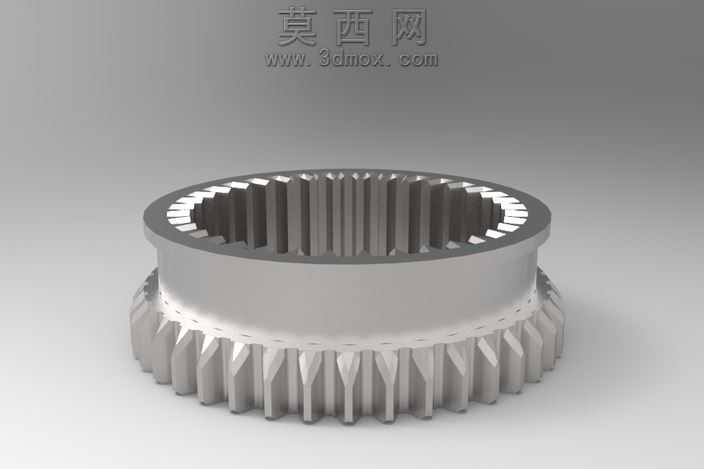

本作品为日产Primera车型配套的后方齿轮器三维建模成果，建模精度控制在5%，完整还原了该齿轮器的双层齿圈复合结构。建模过程中首先梳理该齿轮器的功能逻辑：其作为传动系统核心部件，集成了内花键齿圈与外锥面斜齿圈两层传动结构，上层内齿采用等距矩形花键齿形设计，用于和传动轴的花键轴段配合传递扭矩，齿槽宽度、齿厚参数严格匹配原厂配件的配合公差要求，保证装配时的同轴度与传动无间隙；下层外齿采用带锥度的渐开线斜齿结构，齿顶做了倒角过渡处理，用于和配套的啮合齿轮配合，实现动力的换向与减速传递，两层齿圈之间通过带环形焊缝的连接段实现刚性固定，建模时还原了焊缝的均匀凸起结构，还原实际加工的焊接工艺特征。材质设置上，整体零件采用合金结构钢材质参数，渲染时赋予金属哑光磨砂质感，齿面部分添加轻微的高光反射效果，模拟热处理后齿面的硬化层质感，连接段的焊缝部分采用稍暗的金属材质，区分焊接区域与基体加工面的视觉差异。结构设计上重点还原了两层齿圈的同轴度基准，所有齿形均通过参数化阵列生成，保证每个轮齿的齿距、齿形角完全一致，内花键的齿根做了圆角过渡处理，避免应力集中，外斜齿的齿向锥度严格匹配啮合齿轮的安装角度，保证传动过程中齿面接触面积符合设计要求，减少传动噪音与磨损。建模过程中对零件的安装基准面做了精准定位，底部的环形端面为安装定位面，建模时保证该端面的平面度参数符合装配要求，内齿圈的内孔为装配基准孔，孔径参数与传动轴的配合公差做了对应设置，整体模型完整呈现了该后方齿轮器的所有结构细节，可用于传动结构教学、汽车配件逆向设计参考、装配模拟验证等场景，渲染阶段采用柔和的影棚光源，从斜上方打光突出轮齿的立体感与金属材质质感，背景采用浅灰色渐变，避免多余元素干扰零件结构的展示，清晰呈现两层齿圈的结构差异与连接方式。
