多铰接式联动连接金属结构件

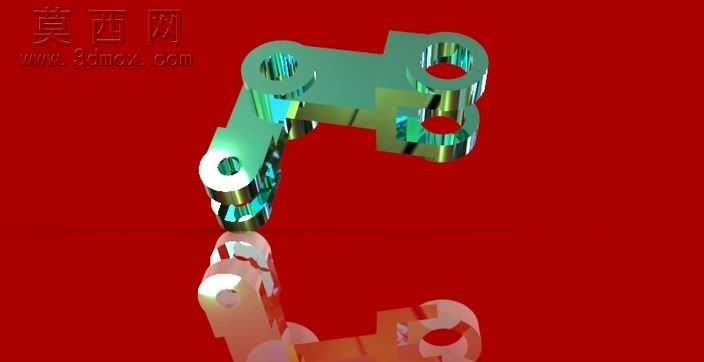

本作品为多铰接式联动连接金属结构件，采用三维参数化建模方式完成全流程设计，建模阶段以结构功能逻辑为核心导向，先通过基准轴、基准面搭建精准的空间定位框架，依次绘制各段铰接臂的截面草图，通过拉伸、切除等基础特征完成单体臂件的主体轮廓构建，针对每个铰接点位的安装孔位，严格按照同轴度配合要求做同心约束，确保各臂段之间可实现顺畅的相对转动，无结构干涉问题。建模过程中对构件的棱角位置做了合理的圆角过渡处理，既还原了金属机加工零件的工艺特征，也避免了尖锐棱角带来的应力集中隐患。材质编辑阶段选用抛光金属材质，调整材质的反射率、粗糙度参数，模拟经过精密铣削加工后的金属表面质感，搭配高反光地面环境做渲染输出，通过三点布光方案突出金属构件的硬朗轮廓与表面光泽，主光源从侧上方投射形成清晰的明暗交界线，辅助光源补全暗部细节避免死黑，环境光提升整体画面的通透度，最终呈现出精致的金属工业质感。结构设计上采用三段式铰接布局，共设置四个同轴铰接孔位，可实现多自由度的联动弯折动作，各臂段的连接位置做了加厚处理，提升构件整体的结构强度，可作为机械联动机构中的连接传力部件使用，孔位的尺寸预留了标准紧固件的安装间隙，可直接适配对应规格的铰接销轴完成装配。设计思路围绕铰接联动的功能需求展开，在保证结构强度的前提下尽可能优化构件的重量分布，去除非受力区域的多余材料，让整体造型兼具功能性与工业设计美感，各段臂体的轮廓线条流畅连贯，铰接点位的布局经过反复调整验证，确保转动过程中各部件不会发生碰撞，可顺畅完成预设角度范围内的弯折动作，整体结构紧凑，传动逻辑清晰，可广泛应用于各类需要多段联动连接的机械结构场景中。
