暖通空调热力膨胀阀盘管结构设计

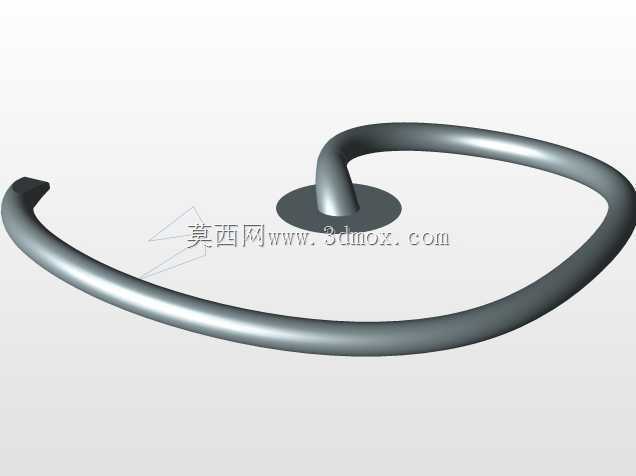

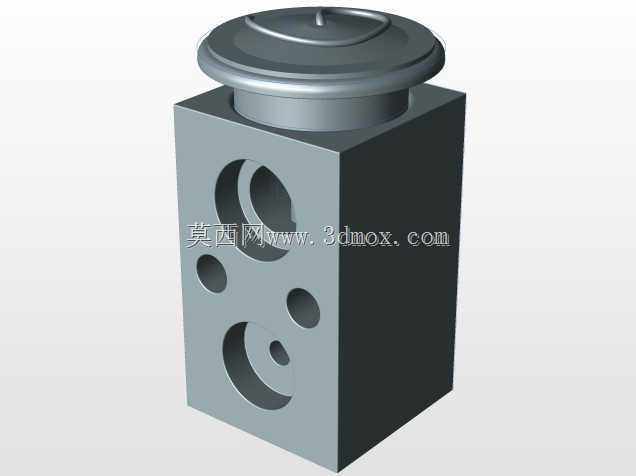

　　这套结构围绕制冷系统节流环节展开，核心是热力膨胀阀配套的感温盘管与阀体连接段，整体采用连续弯管成型思路，感温段做成大曲率环形盘管，末端引出平直安装座，另一端衔接阀体接管，没有多余拼接焊缝，管路走向顺着蒸发器出口管壁的包覆轨迹设计，安装时感温盘管可以完全贴附在回气管外壁，保证感温介质能精准捕捉回气过热度，不会因为管路振动出现感温包移位、测温偏差的问题。

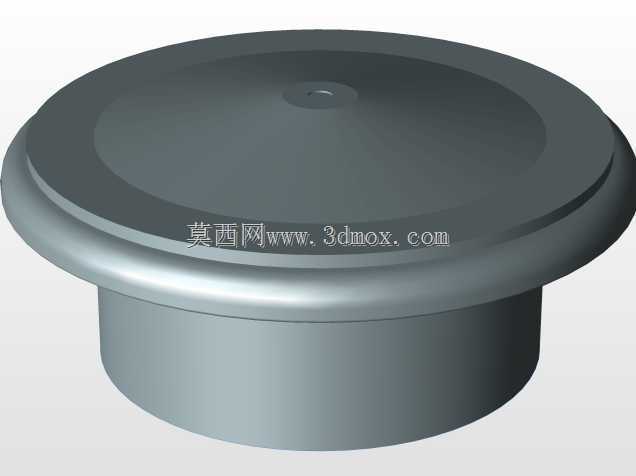

　　从实际应用场景来看，这类部件普遍用在中小型风冷冷水机组、分体式商用空调、冷库制冷末端以及恒温恒湿空调柜里，是制冷循环里衔接冷凝器出口高压液态冷媒与蒸发器入口低压两相冷媒的关键节流元件。不同于毛细管固定节流的方案，带感温盘管的热力膨胀阀可以根据回气过热度实时调节阀针开度：当蒸发器负荷升高、回气过热度变大，感温盘管内充注的工质受热升压，通过膜片推动阀针开大节流口，增加冷媒供给量；负荷降低时过热度收窄，感温压力回落，弹簧力带动阀针关小节流通流面积，避免液态冷媒冲入压缩机造成液击，同时也防止冷媒供液不足导致蒸发器换热面积浪费。

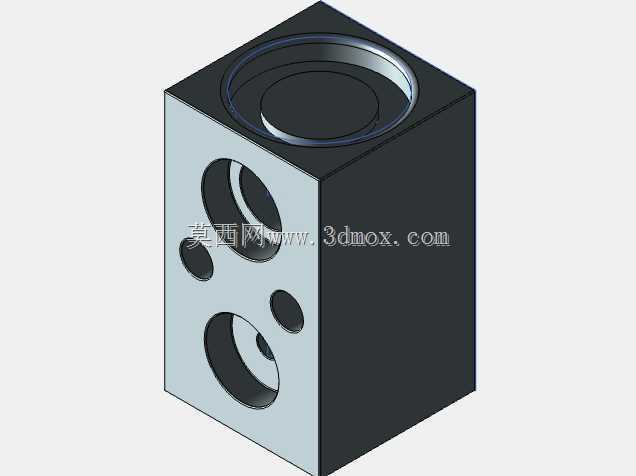

　　结构设计阶段首先要捋清安装边界：环形盘管的展开曲率要匹配常用回气管的外径包覆范围，盘管中心预留的平直固定座用来穿装卡箍，安装时卡箍把感温段牢牢压在回气管保温层内侧，固定座的厚度控制在不干涉保温棉包覆的尺寸区间，不会出现保温层鼓包、凝露滴水的问题。弯管段的弯曲半径全部满足制冷铜管最小弯曲半径要求，弯制过程中不会出现管壁折扁、通流截面突变的情况，管内冷媒流动阻力控制在合理范围，不会额外增加压缩机吸气侧压损。两端接口的对接尺寸匹配标准制冷管路的扩口/焊接接口规格，现场装配时可以直接和同管径的铜管钎焊连接，不需要额外定制转换接头。

　　设计时还要兼顾工况适应性：盘管整体的柔性走向可以吸收制冷机组运行时的管路振动，避免压缩机启停的交变应力直接传递到阀体阀针部位，减少阀针磨损、卡滞的故障概率。管路的空间走向避开了机组内风机、电控盒的维护操作空间，后期检修更换膨胀阀时不需要大面积拆解周边管路，仅需断开两端焊点、松开感温盘管卡箍即可完成部件替换。感温段的环形布局也让感温工质的充注容积足够，反馈调节的迟滞时间更短，在机组负荷快速波动的场景下，阀开度调节可以跟上蒸发器换热量的变化，既保证蒸发器全程处于高效换热状态，也能稳定控制压缩机回气过热度在安全区间，杜绝湿冲程风险。
