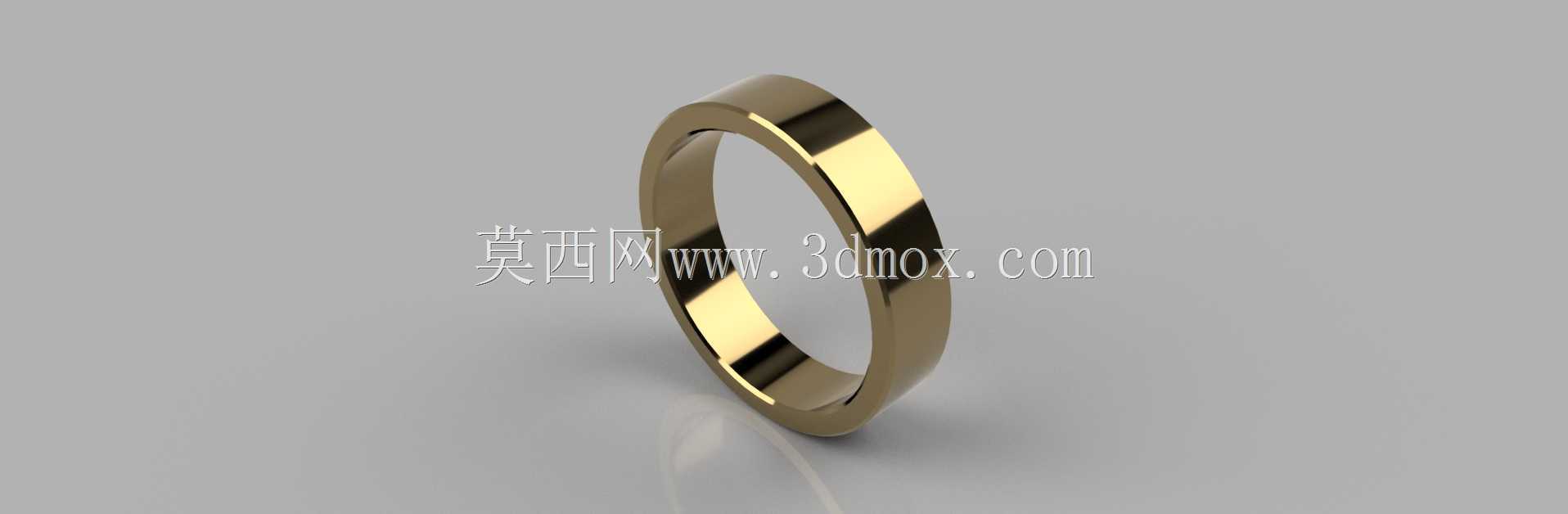

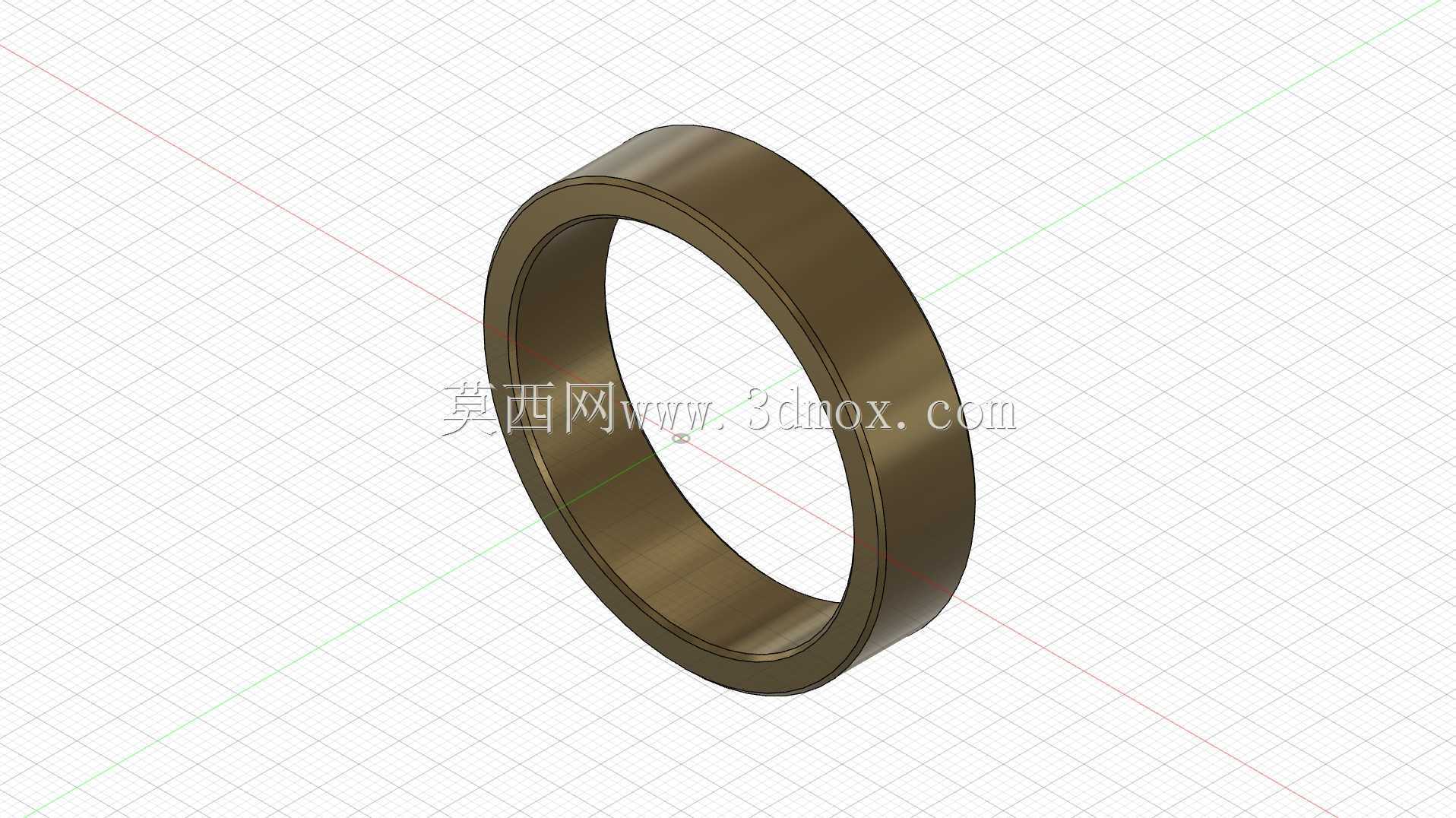

青铜材质42毫米轴用轴承衬套

　　在重载低速、存在冲击载荷或是轴颈与安装座孔存在微量对中偏差的传动工况里，直接让钢制轴与钢制座孔硬接触往往会出现咬合拉伤、磨损过快的问题，这类场景下薄壁青铜衬套是非常成熟的过渡支承方案，本次梳理的这款衬套就是针对公称直径42毫米的轴段配套设计的轴瓦类零件。

　　从实际装配边界来看，这款衬套的外径设定为50毫米，对应座孔需要按照H7级公差加工至适配尺寸，衬套外圆采用过盈配合压入座孔，压装后衬套内孔会产生微量收缩，因此内孔最终尺寸需要在压装完成后按照轴的实际配磨尺寸进行精铰或刮研，保证轴与衬套之间留存合理的运转间隙，避免出现抱轴故障。衬套的两端加工有0.50×45度的倒角，这个结构细节有两个核心作用：一是压装过程中倒角可以起到导向作用，避免衬套端面棱边刮伤座孔内壁，防止切屑掉入配合面造成衬套装偏；二是轴穿入衬套时，端部倒角可以引导轴顺利进入内孔，同时在倒角位置留存少量润滑脂，在设备启动初期油膜尚未完全形成时提供初始润滑，降低干摩擦磨损。

　　材料选用锡青铜这类耐磨铜合金，和钢轴配对摩擦时具备优异的减摩特性，铜材质地相对较软，运转过程中混入的微小硬质杂质会嵌入铜衬套内壁而非刮伤昂贵的轴颈，相当于把磨损损耗集中在成本更低、更换更便捷的衬套上，大幅延长主轴和箱体座孔的服役寿命。这类衬套广泛应用在交流稳压器的调压传动转轴支承、中小型减速机低速轴定位、农业机械铰接回转部位、普通机床的滑移齿轮导向支承等场景，相比滚动轴承，它的径向厚度更小，可以在有限的径向空间里实现支承功能，同时具备更好的抗冲击、抗振动能力，在粉尘较多、润滑条件一般的工况下可靠性表现更突出。

　　建模过程中需要重点控制几个关键尺寸的逻辑关联：首先要保证内外圆的同轴度公差，避免压装后内孔出现偏心导致轴运转时单侧偏磨；其次衬套的轴向宽度需要结合支承跨距设计，宽度过大则会增加轴的摩擦阻力，宽度过小则比压过高会加速衬套磨损；两端倒角的尺寸需要和轴端、座孔端的倒角匹配，避免装配时出现干涉。整个零件为回转体结构，没有复杂的异形特征，建模时通过草图绘制内外径轮廓与端部倒角，旋转生成实体即可，后续出工程图时需要标注内外径尺寸、衬套宽度、倒角参数，同时标注内外圆同轴度、内孔表面粗糙度要求，青铜材质的内孔工作面粗糙度通常需要达到Ra1.6以下，才能保证贮油和减摩效果。
