车辆前支柱螺旋弹簧减振总成

　　这套前支柱总成围绕轮端承载与振动衰减的实际需求搭建，结构上把螺旋压缩弹簧、阻尼杆体、上端安装座和下端叉形连接耳整合在同一轴线上，属于车辆前悬里常见的支柱式减振单元。上端布置多组紧固点位，用于和车身塔座或承载支架对接，安装面需要保证与车身基准孔同轴；下端叉耳通过销轴与转向节或下摆臂区域连接，侧向开口和销孔位置决定了轮跳过程中支柱的摆动轨迹。建模时先按受力路径确定中心杆轴线，再围绕杆体布置弹簧中径、有效圈数和两端支承圈，保证弹簧在压缩到极限行程时不会与阻尼筒、防尘结构发生干涉。弹簧上端通过托盘承接，下端落座在下部支撑盘，托盘边缘留出卷簧半径和装配间隙，避免整车过坑、制动点头或转向侧倾时出现金属磕碰。阻尼部分承担往复运动中的能量耗散，

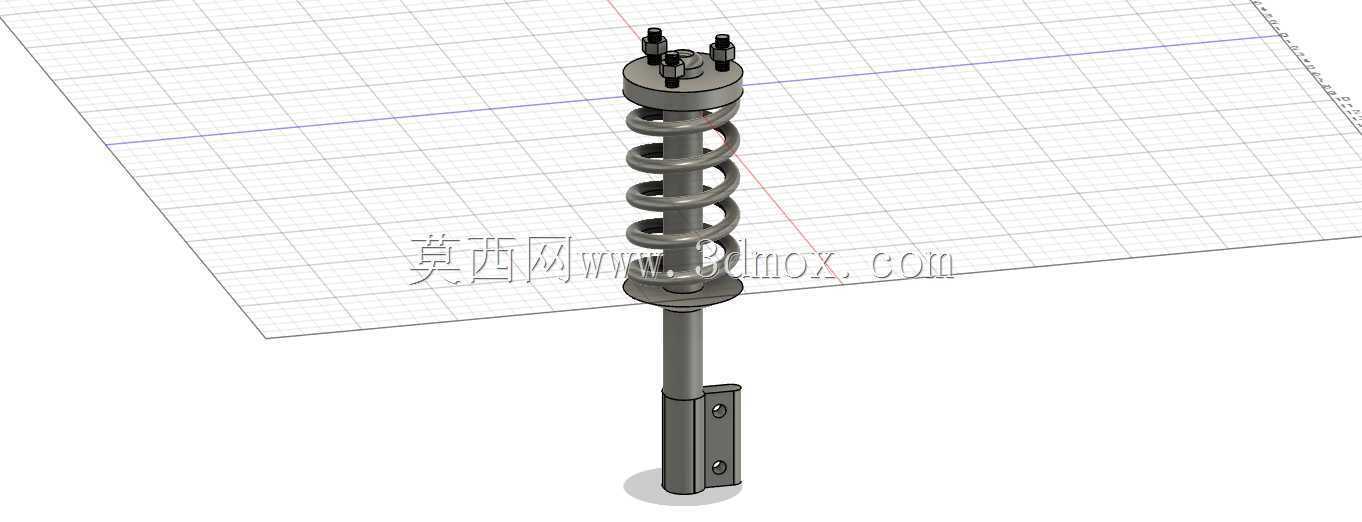

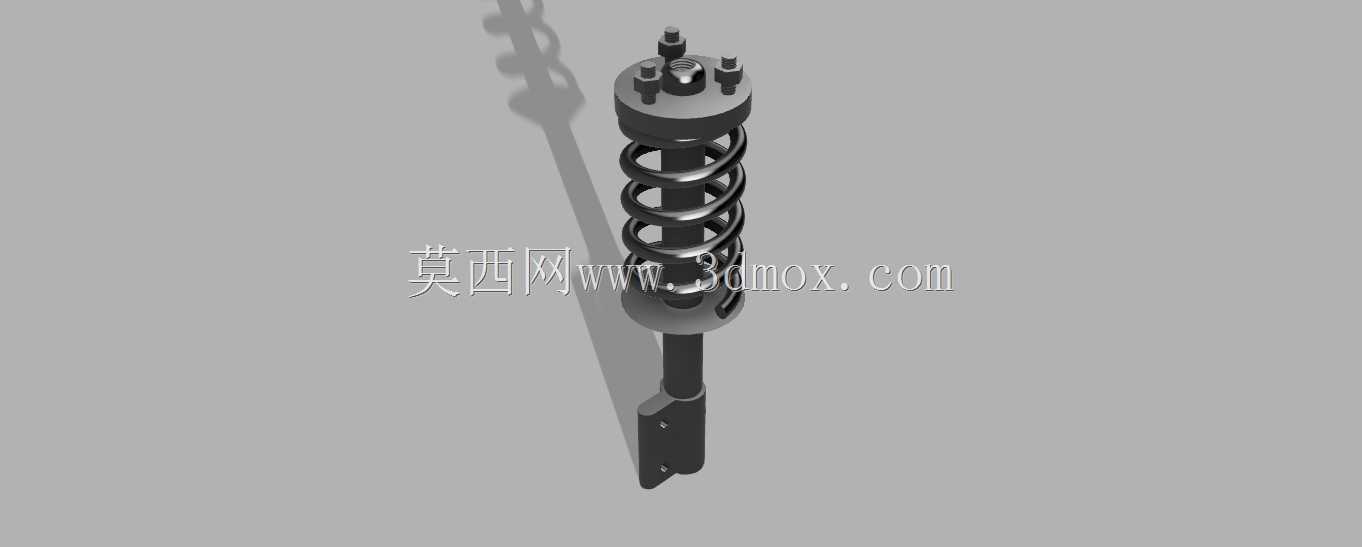

　　杆体伸出段需要考虑防尘套或防护空间，下部筒身与弹簧内圈之间保留均匀环形间隙，这个间隙在实车布置中还要给泥水飞溅、砂石磨损和维修拆装留出余量。上端锁紧螺母、垫片和定位台阶按照装配顺序分层表达，能够直接用于爆炸视图拆解和工装工序核对；下端叉耳的厚度、孔距及开口方向则影响制动卡钳、驱动半轴和轮辋内侧的边界校核。应用场景主要集中在小型车辆、试验样车或教学用悬架机构中，工程师可借助该结构检查弹簧刚度匹配、支柱倾角、轮心相对位置以及缓冲块压缩行程。外形上，总成沿竖直方向呈细长布置，弹簧螺旋轮廓外扩，顶部安装盘直径大于杆体，底部叉耳向侧向展开，因此在整车包里需要同时校核径向包络和轴向拉伸长度。设计思路偏向通用化：关键连接部位采用规则几何体表达，便于后续替换弹簧参数、调整耳板孔距或更改顶部支座形式；各零件之间的配合关系清晰，既能用于结构原理展示，也可作为前悬架选型、干涉检查和装配训练的基础参考。
