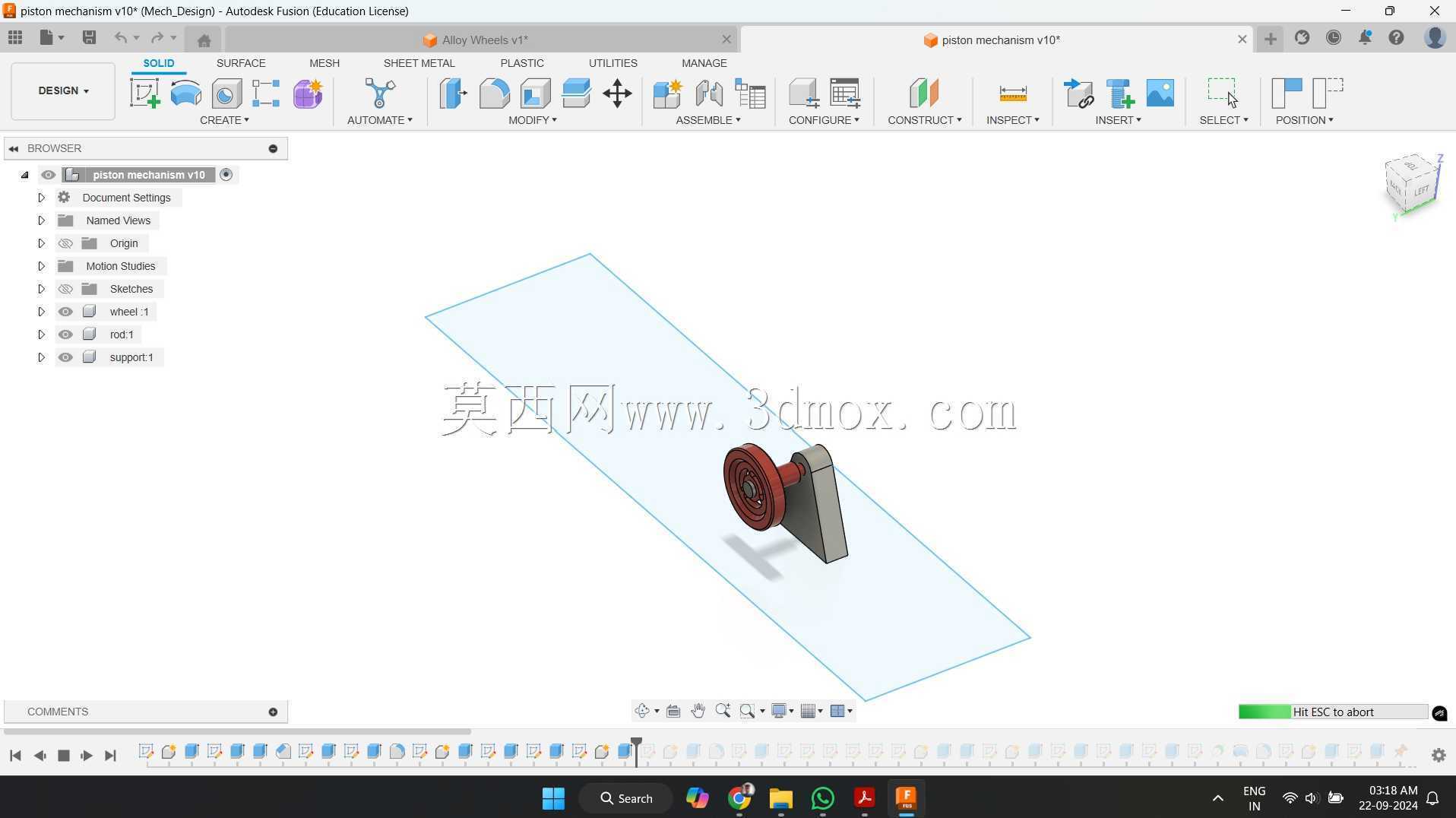

活塞曲柄连杆传动机构三维结构

　　该套三维结构围绕热能向机械能转换的典型传动路径展开，核心组成包含气缸腔体、往复活塞、传动连杆、回转曲柄与储能飞轮，各部件间的运动约束关系完整还原了活塞缸机构的实际工作逻辑。在现场应用层面，这类机构广泛出现在小型动力演示台、内燃机原理教学装置、往复式动力工装以及通用机械传动实验平台中，用于直观呈现直线往复运动与圆周回转运动之间的转换过程。

　　从结构功能来看，活塞在气缸内部沿固定轴线做直线往复动作，连杆两端分别与活塞销和曲柄销形成铰接，曲柄随主轴回转，飞轮则安装在主轴输出端，依靠自身转动惯量抑制曲柄连杆机构在上下止点附近的速度波动，使整套传动过程更加连续平稳。设计时需要重点核对活塞行程与曲柄偏心半径之间的几何关系，通常活塞行程为曲柄回转半径的两倍；连杆长度、曲柄半径和活塞销位置共同决定机构的压力角变化，压力角过大将增加侧向分力，加剧活塞与缸壁之间的磨损，因此在三维装配阶段需要反复检查运动极限位置，避免连杆与缸体、机架或飞轮发生干涉。

　　外形与安装边界方面，模型中气缸作为主要导向部件，需要预留活塞往复运动的直线空间；曲柄回转区域应保留完整的旋转包络范围，飞轮外侧不得与防护板、底座或其他相邻构件重叠。底座平面承担各部件的定位作用，主轴支承位置、气缸中心线和曲柄回转中心之间需要保持较高同轴与垂直度要求。实际建模时，活塞外径与气缸内壁采用间隙配合思路，连杆大头、小头分别围绕曲柄销和活塞销转动，飞轮与主轴之间通过周向定位传递扭矩。

　　对于结构设计人员，该模型可用于校核运动轨迹、拆装顺序和铰接点布置；对于设备选型人员，可据此判断机构在小型动力装置、教学实验设备和往复传动单元中的布置方式；对于三维建模从业者，也可作为曲柄滑块类机构装配、约束和运动仿真的参考对象。整体结构简洁，运动关系明确，能够清晰反映活塞、连杆、曲柄、飞轮之间的协同工作方式。
