乘用车合金轮辋结构三维造型

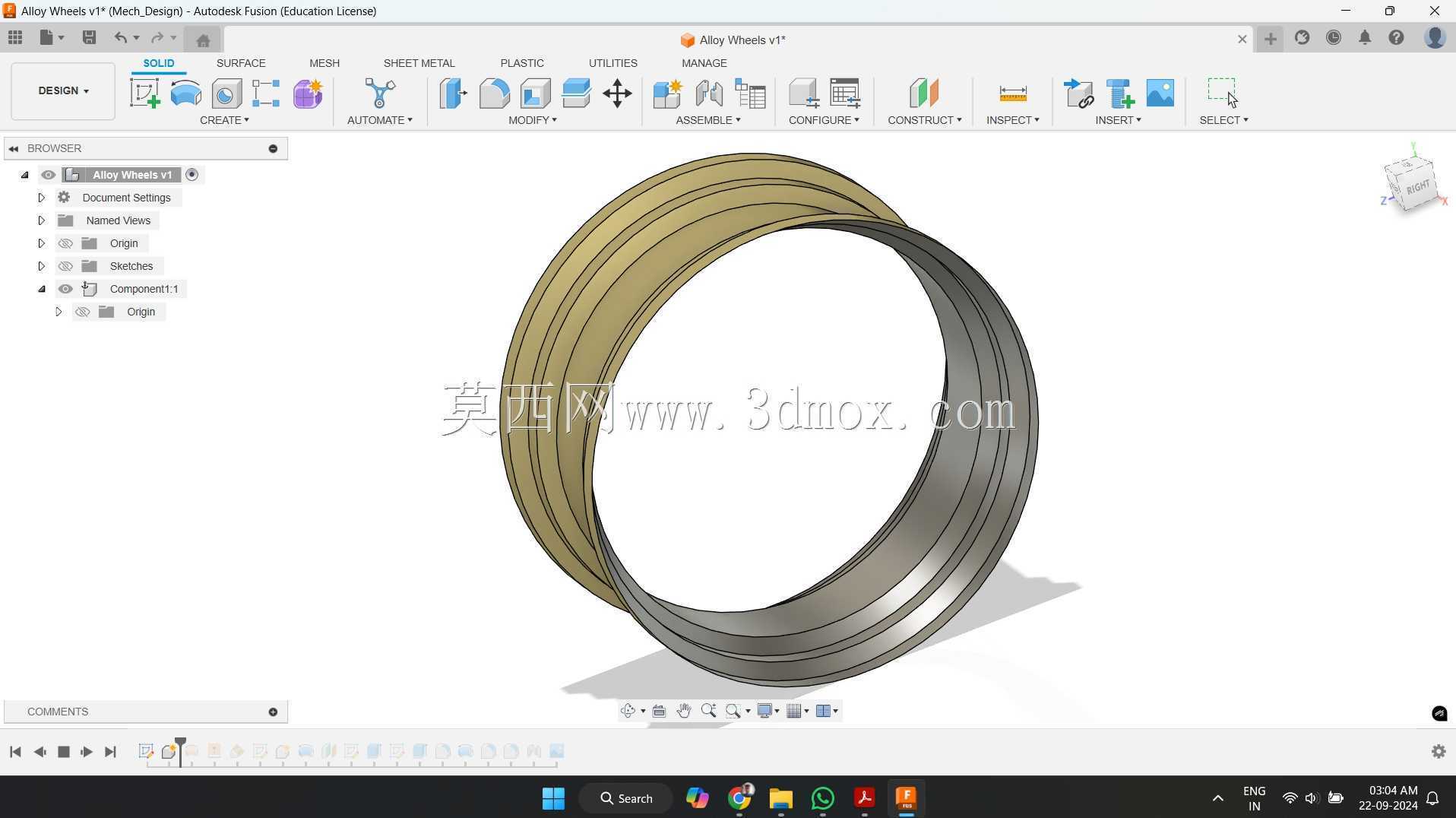

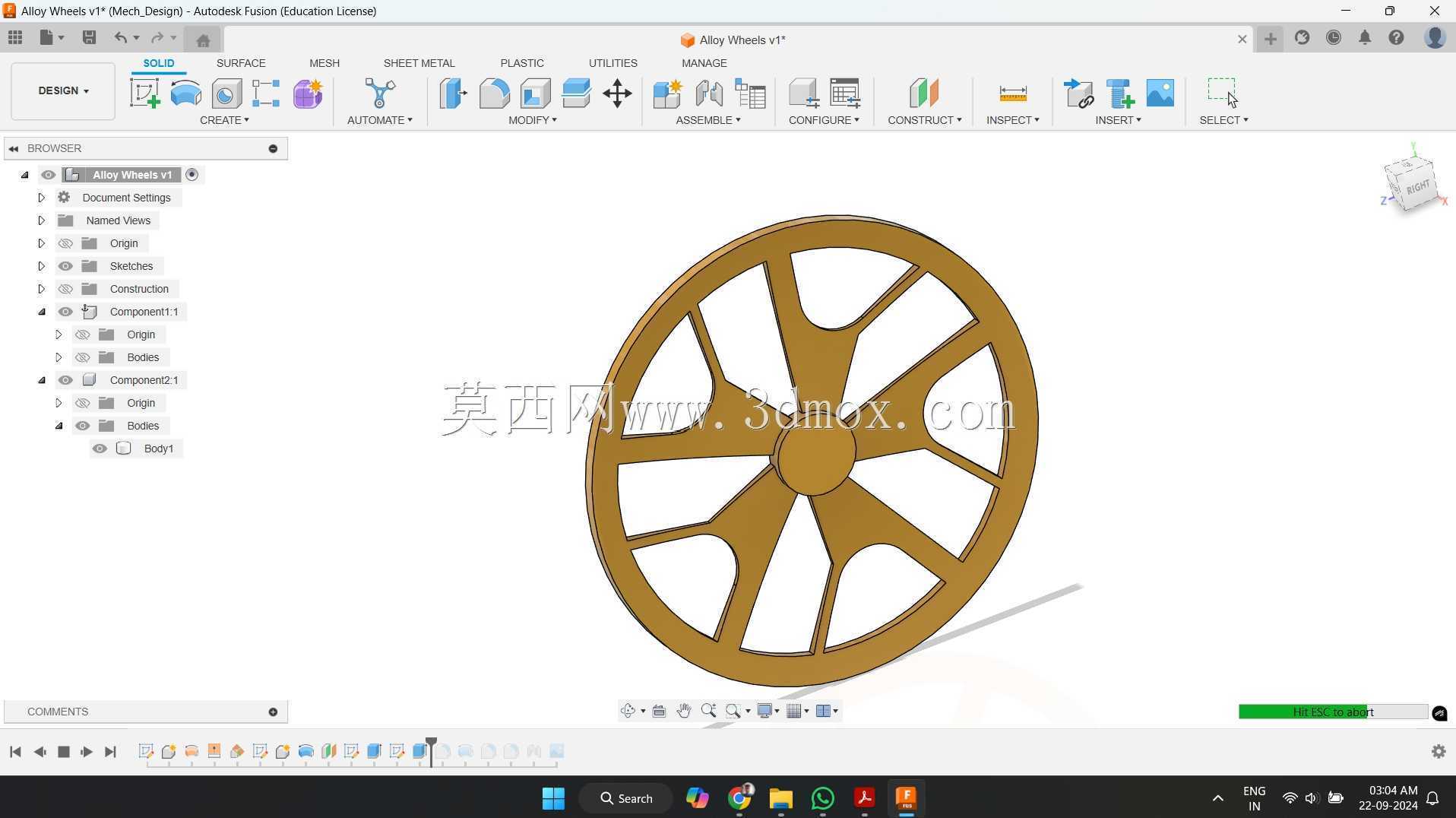

　　该造型围绕乘用车车轮中的合金轮辋部分展开，重点表达轮圈在轮胎装配、轮辐连接和整车承载中的结构边界。轮辋属于车轮总成的基础环形件，外侧与轮胎胎圈配合，内侧通过安装面与轮辐、轮毂单元形成连接，在行驶过程中承担垂向载荷、转向侧向力以及制动、加速时产生的扭矩传递。建模时先以回转轮廓为核心，确定胎圈座、轮缘、槽底和过渡圆角的连续关系，再根据装配关系检查各段直径、宽度和壁厚变化，使模型既能反映外观形态，也能体现实际零件的工艺特征。

　　从使用场景看，这类轮辋广泛用于轿车、SUV等乘用车辆的车轮总成设计。轮胎装入后，胎圈需要贴合在轮辋两侧的胎圈座上，轮缘则对轮胎起到径向和侧向约束作用，因此轮辋截面不能只按简单圆环处理。模型中保留了多层环形台阶、凸缘和圆滑过渡区域，这些结构对应轮胎拆装、充气定位以及高速行驶时的防脱开需求。中部较深的环槽为轮胎装配提供变形空间，两侧凸起轮廓则保证胎圈在额定气压下稳定就位。

　　设计思路上，轮辋采用近似轴对称的回转体方案，有利于铸造成型、旋压加工和后续车削加工。壁厚沿轴向并非完全一致，靠近轮缘和胎圈座的位置需要更高刚度，槽底区域则兼顾减重与成型可行性。模型表面的金属色泽区分了不同加工区域，也便于在三维环境中观察截面层次。对于结构工程师而言，轮辋外径、轮缘宽度、槽底直径、胎圈座倾角以及与轮辐连接的环形边界，都是校核轮胎匹配和运动包络的关键尺寸。

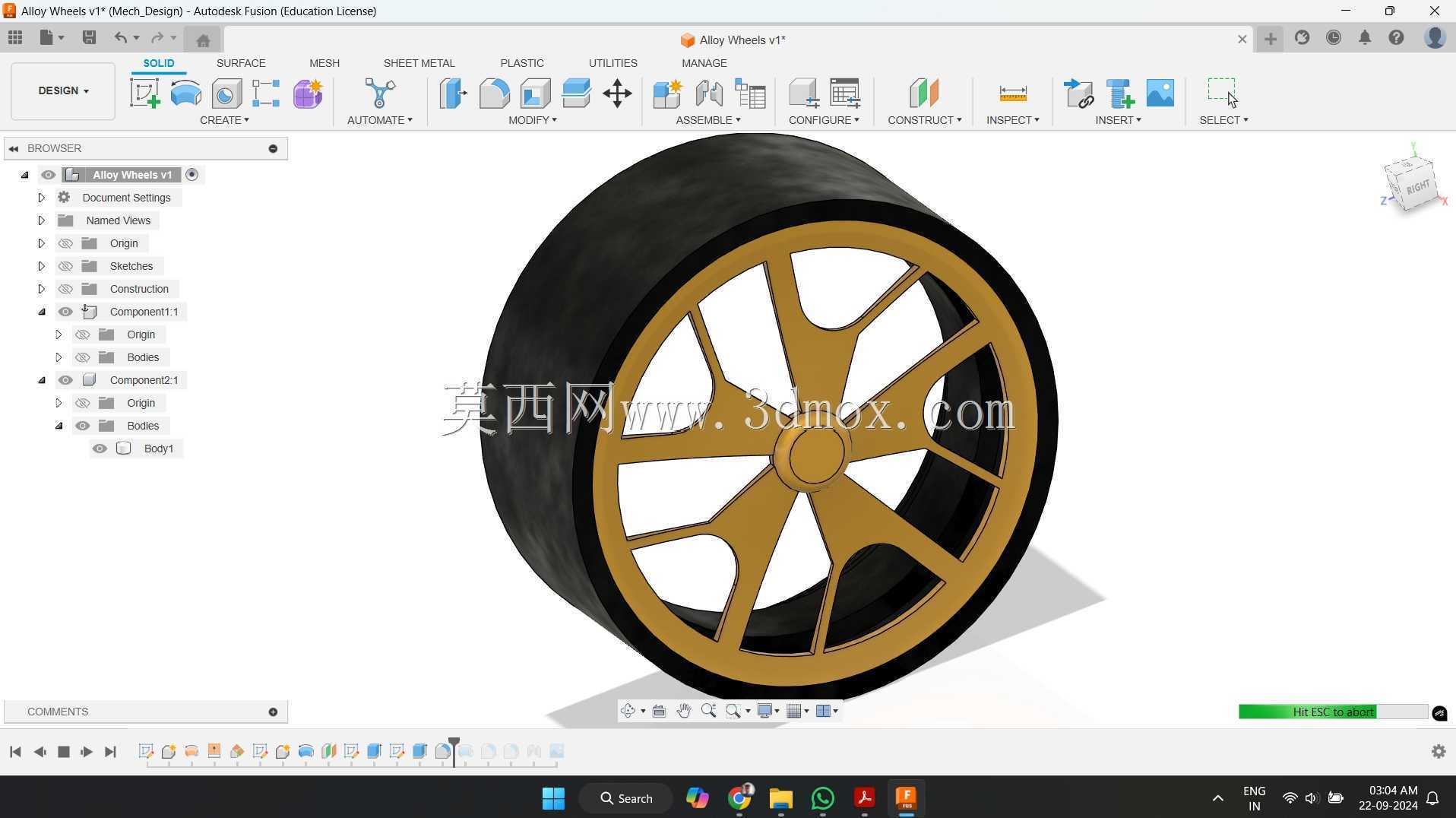

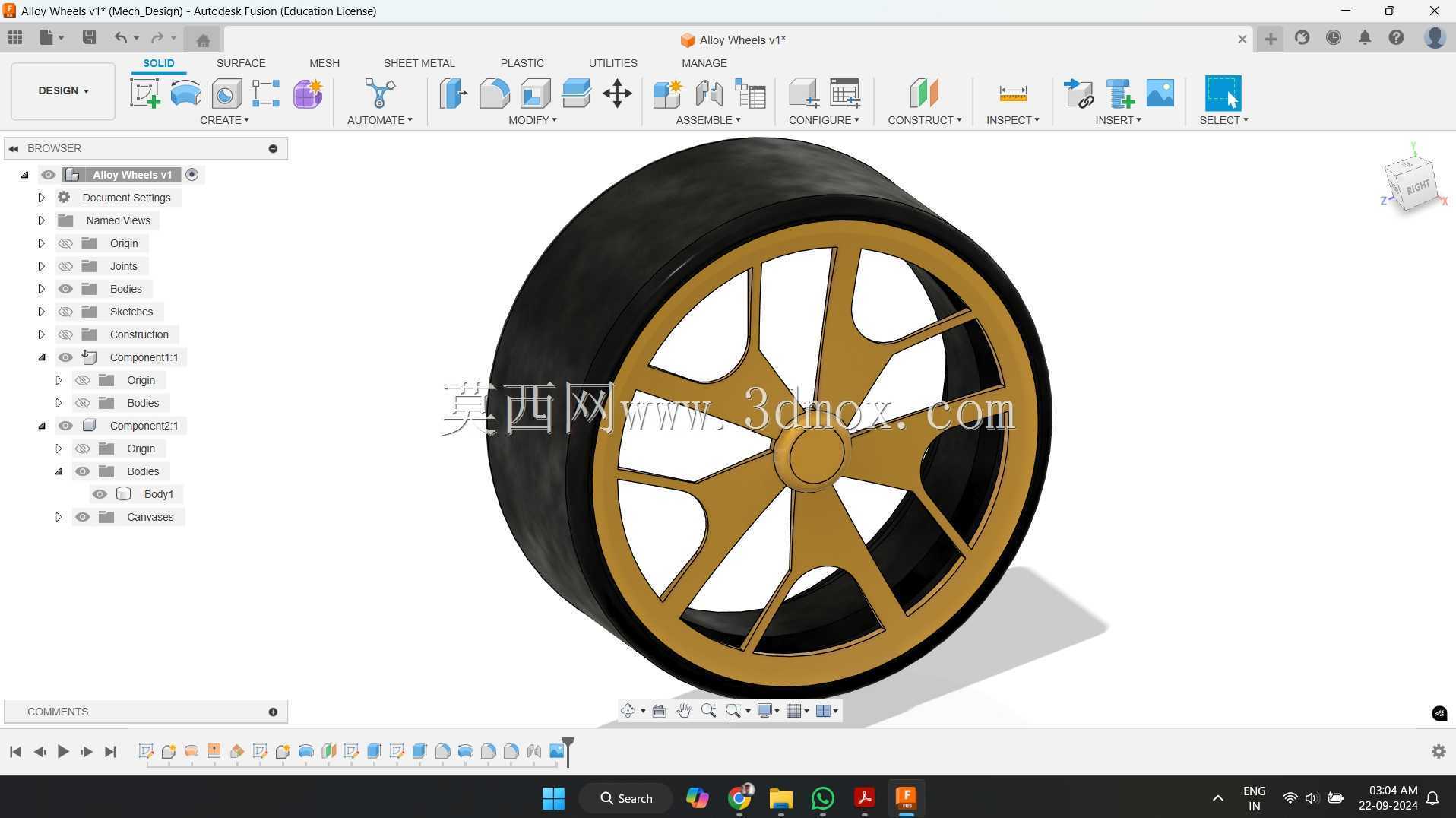

　　安装边界方面，轮辋需要与轮胎、轮辐、气门嘴、平衡块以及制动系统周边空间共同校核。车轮旋转时，轮辋内侧不能与制动卡钳、悬架杆件或车身覆盖件发生干涉；轮胎受载变形后，轮缘外侧也需与翼子板保持安全间隙。该三维造型将环形轮廓、台阶过渡和装配基准集中呈现，可用于车轮方案评审、轮胎匹配分析、加工工艺讨论以及展示级装配验证。通过回转特征建立主体后，再对边缘圆角、密封接触面和安装过渡区进行细化，能够减少后期二维出图与工程分析中的几何歧义，使轮辋从外观概念转化为可讨论、可校核的机械结构件。
