车用增压进气中冷换热总成结构设计

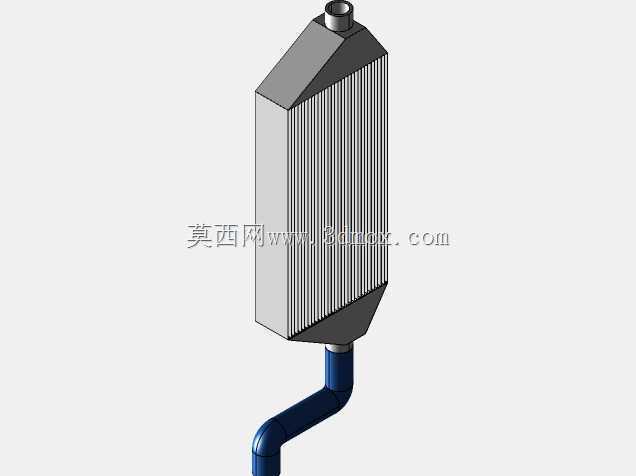

　　这套换热总成的结构搭建，核心围绕增压进气回路的温降需求展开，主体换热芯体采用直立式窄长布局，芯体两侧集成变径集流腔，顶部预留同轴进气接口，底部通过弯管引出出气通路，整体轮廓适配机舱侧置安装的狭小空间。从实际工况来看，这类部件多用于小排量增压动力单元的进气链路，涡轮压缩后的高温高压气流先进入上部集流腔，均匀分配到芯体内部的多层流道中，借助芯体外侧密集的散热肋片扩大与环境空气的接触面积，气流在贯穿芯体的过程中逐步释放热量，降温后的高密度气体经下部集流腔汇总，再通过弯折管路输送至节气门端，直接提升进气充量系数，降低燃烧爆震风险。

　　结构设计阶段优先考量了流道均布性，上下集流腔采用斜切过渡造型，避免气流在腔体内形成局部涡流死区，减少进气阻力损失；芯体主体的散热鳍片沿竖直方向平行排布，既匹配车辆行驶时的迎面气流走向，也能让冷凝积水、灰尘沿鳍片间隙自然下落，降低积尘堵塞的概率。外接管路采用90度弯折构型，弯折段预留了足够的弯曲半径，避免气流急转弯产生压损，管路接口与芯体底部接口同轴对接，装配时可通过卡箍或法兰完成密封固定。

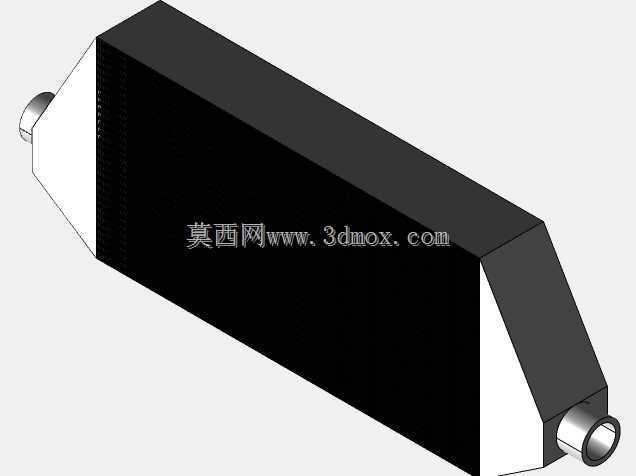

　　安装边界层面，芯体主体为规则长方体加两端锥台的组合形态，最大外轮廓集中在中部散热段，周边无外凸的冗余结构，可直接嵌入机舱预留的安装支架位，顶部接口、底部弯管的相对位置经过适配，无需额外改动周边线束、管路的走向即可完成挂载。建模过程中同步核对了芯体壁厚、肋片间距的参数匹配，肋片间距兼顾散热面积与通风通透性，既不会因间隙过小导致柳絮、蚊虫快速堵塞，也不会因间隙过大损失换热效率；上下端盖的锥面角度经过反复调整，在保证集流腔容积足够稳压的前提下，尽可能压缩轴向占用空间，适配不同车型的机舱布局差异。整套结构没有复杂的活动部件，依靠流道几何造型与散热面布局实现换热功能，后期维护仅需定期清理芯体表面积尘，即可长期稳定维持进气冷却效果。
